近几年的彩电市场上，康佳这个品牌已越来越引起人们的注意，在我们的读者当中也有很多的康佳用户。康佳集团公司不仅注重新品的开发同时也十分重视用户的售后服务工作。为满足广大读者了解I\(^{2}\)C总线控制技术的特点及维修技巧，康佳集团公司用户服务中心维修专家肖书忠应邀特为本栏撰写专稿，相信此稿能对广大彩电用户及维修人员有所帮助。
目前国产与进口彩电中有很多机型都已采用了I\(^{2}\)C总线控制，如康佳T2988P、T3488N、T3888N、T3498N、T3898N、T3289W、T2993N、P2993N、T2998N． T547lN、T2139N、T2992N、P2989N、F2109A等十几种机型均采用I2C总线控制。由于采用l2C总线控制使整机性能可靠质量稳定，故障率极低，但也难免因其它因素造成故障，如：市电电源不稳定、雷击、运输途中从车上掉下来或人为搬运时不小心摔坏；水浸或受潮等。虽然元件经过精选但也难免有个别元件性能不良，所以机器的维修也是免不了的。
由于I\(^{2}\)C总线机型与传统的模拟控制机型有很多不同之处，所以维修思路就不能只沿用修理模拟控制电路的方法。本文将笔者对I2C总线控制的彩电维修经验介绍给大家，希望能起到抛砖引玉的作用。
一、I\(^{2}\)C总线控制的基本原理
I\(^{2}\)C线是指用SCL时钟脉冲信号和SDA数据信号进行的各项功能控制。中央微处理器CPU通过SCL与SDA两条信号线向各被控电路传输数字信号脉冲，被控电路在得到属于自己需要的数据信号脉冲才能启动，不是被控电路所需的脉冲数据信号，对该电路毫无作用。各被控电路相互并联，这就给维修带来了一定的难度。因康佳P2993N型彩电与其它多种机型基本相同，本文就以康佳P2993N型彩电为例，对电路I2C总线控制部分进行探讨和维修技巧的介绍。
二、康佳P2993N型彩电的I\(^{2}\)C总线电路流程及故障现象

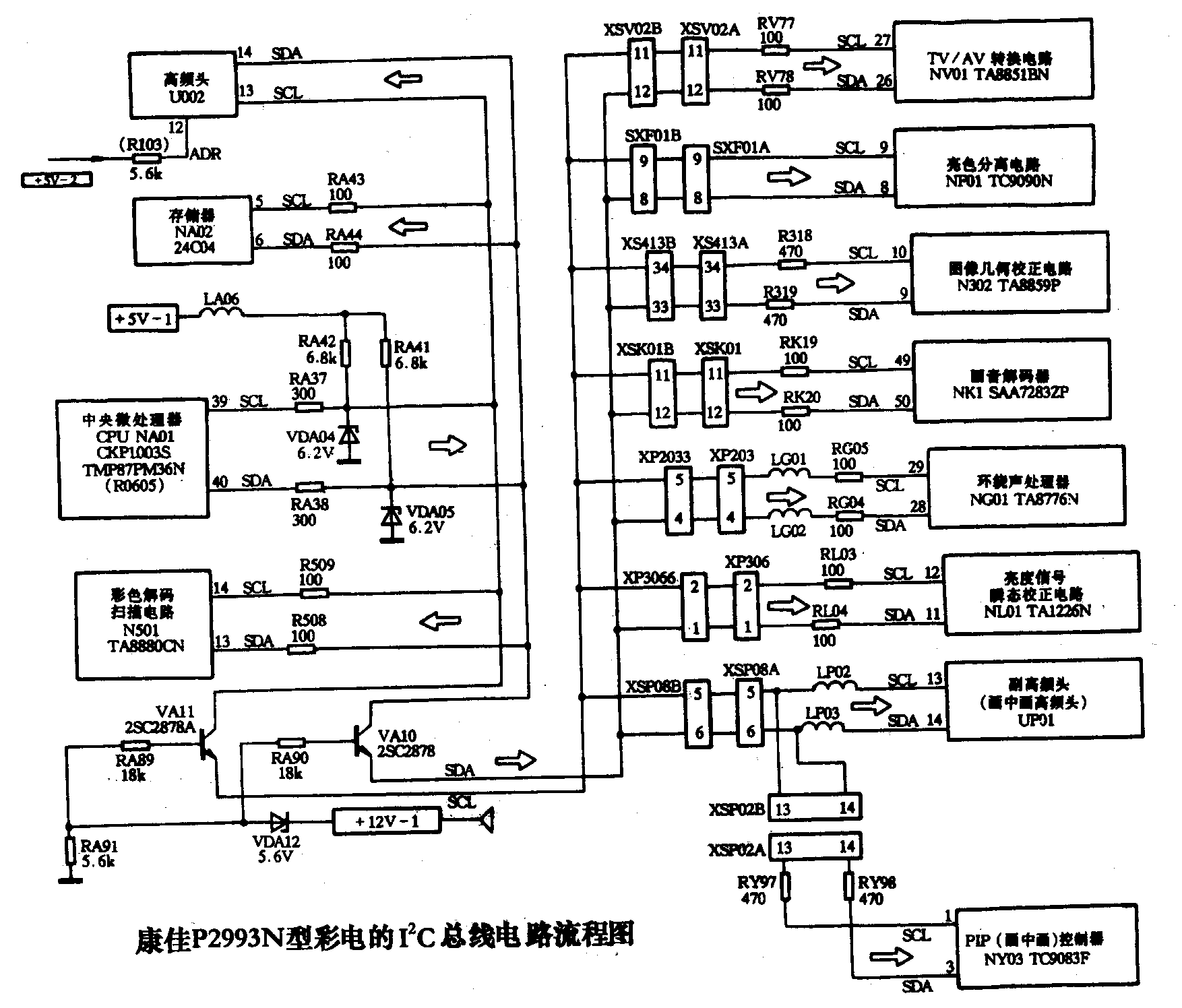

康佳P2993N型彩电的I\(^{2}\)C总线电路流程图如附图所示。以下对电路流程及故障现象作一介绍。
1．中央微处理器CPU：元件位号是NA01，型号是TMP87PM36N（R0605），康佳内部型号是CKP1003S。CPU第输出I\(^{2}\)C总线时钟信号脉冲（即SCL线），第输出和输入I2C总线数据脉冲信号（即SDA线）。RA38是SDA线隔离电阻，RA37是SCL线隔离电阻。VDA04与VDA05是6.2V稳压二极管，防止I\(^{2}\)C线端电压过高而损坏控制电路。RA41与RA42为I2C总线电路提供基准电压。该电路中易损坏元件为：VDA04、VDA05击穿与地短路；RA41、RA42开路失效。故障现象都是三无但电源指示灯亮。
2．存储器：元件位号NA02，采用集成电路型号AT24C04－（E2PROM）。I\(^{2}\)C总线控制电路是第⑤脚SCL线，第⑥脚SDA线，经RA43、RA44电阻隔离。该电路容易产生NA02损坏，出现三无、指示灯亮、无台、无记忆或记忆错乱等故障现象。
3．彩色解码扫描（视频、色度与同步信号处理）电路：元件位号是N501，采用集成电路型号是TA8880CN。I\(^{2}\)C总线控制电路是第脚SDA线，第SCL线，经R508、R509电阻隔离。该电路易出现的故障：三无、电源指示灯亮，有时继电器“嗒嗒”响，有伴音、主画面无光栅而子画面基本正常。造成原因是N501第⑤脚9V电压偏低，第④脚（I2LV\(_{CC}\)逻辑电路电源）电源未供上电，N501第脚或第与地短路。
4．主高频头：SCL线直接进入高频头第脚，SDA线直接进入高频头。该电路容易出现的故障：无台、选不到台或雪花大，损坏元件为高频头。若脚或与地短路也会造成三无，电源指示灯亮。一般厂家生产的高频头脚ADR都需要提供2.5V左右的直流电压才能使I\(^{2}\)C总线起控，当ADR无2.5V电压时会出现选台无作用，或换台时字符能改变，但图像仍然保持在原来的节目上。
5．供其它I\(^{2}\)C总线电路的隔离控制三极管：VA10与VA11（2SC2878A），当12V－1电源不供电时，其名副电路板所需I2C总线信号将被切断，此时出现故障现象为三无，电源指示灯亮，有时会有继电器“嗒嗒”响声。
6．TV／AV转换电路：元件位号NV01，采用集成电路型号TA8851BN。I\(^{2}\)C总线经XSV02B至XSV02第脚（SCL线）、脚（SDA线）至AV板，SDA线经RV78电阻进入NV01第，SCL经过RV77电阻进入NV01第。若TA8851BN第或与地短路损坏，将出现三无，电源指示灯亮，继电器“嗒嗒”响。
7．亮色分离电路：元件位号NF01，采用集成电路型号TC9090N。I\(^{2}\)C总线信号经SXF01B－SXF01A第⑧脚（SDA线）直接进入NF01第⑧脚，经SXF0lB至SXF0lA第⑨脚（SCL线）直接进入NF01的第⑨脚。该电路出现故障时可将该板从主板上拔下来，然后开机观察是否有正常的图像和声音，就可判断亮色分离板是否有故障。常见的故障有：无亮度信号，图像不同步（图闪）。
8．图像几何校正电路：元件位号N302，采用集成电路型号TA8859P。SDA线经XS413B至XS413A第再经R319电阻进入N302第⑨脚，SCL线经XS413B至XS413A第再经R318电阻进入N302第⑩脚。
9．丽音解码器：元件位号NK1，采用集成电路型号SAA7283ZP。SCL线经接插件XSK0lB至XSK0lA第脚再经RK19电阻进入NKI第，SDA线经XSK0lB至XSK0lA第脚再经RK2O电阻进入NK1第。
10．环绕声处理器：元件位号NG01，采用集成电路型号TA8776N。SDA线经XP203第④脚至LW02（电感线圈）→RG04电阻进入NG0第，SCL线经XP23第⑤脚至IG0（电感线圈）→RG05电阻进入NG01第。
11．亮度信号瞬态校正电路：元件位号NL01，采用集成电路型号TA1226N。SDA线经XP306第①脚经RL04电阻进入NL0l第脚，SCL线经XP306第②脚经RL03电阻进入NL01第脚。
12．副高频头（画中画高频头）：I\(^{2}\)C总线经插接件XSP08B→XSP08A第⑤脚（SCL线）和第⑥脚（SDA线）进入PIP单元电路板。SCL线经LP02（电感线圈）直接进入高频头，SDA线经LPO3（电感线圈）直接进入高频头。值得注意的是：该电路中从+5V电路上有一只5.6kΩ的电阻连接至高频头的ADR脚位上，如果不连接该电组将会出现子画面换台只见节目号变动不见画面变换，此电阻在电路图中未标注即来画出有此电阻，也许有的高频头无需加此电阻，所以在维修中一定要注意，换高频头时请留意检查。
13．PIP（画中画）控制器：元件位号NY03，采用集成电路型号TC9083F。SCL线经XSP02B→XSP02A第脚经RY97电阻进入NY03第①脚，SDA线经XSP02B→XSP02A第经RY98电阻进入NY03第③脚。
三、容易造成误判的故障与现象
在维修工作中经常有维修人员走弯路，判断错故障部位，造成多处与多只元件代换，使电路板修得乱七八槽，操作技术好的稍好一些，若焊接操作技术差的就得使电路板半残废，留下了维修后遗症，因重复焊接，易导致铜箔断裂。所以维修该类型彩电一定要先了解电路工作特性，不可盲目乱换元件。
I\(^{2}\)C总线控制的电路有一个特点就是：当I2C总线线路中有与地短路现象时，电路一般会出现关机，由此引起CPU的POWER脚位电位处于待机状态或连续开关…开关…的状态。若I\(^{2}\)C总线基准供电不正常时也会出现电源电路不能正常工作的故障，有很多时候会出现继电器不停地“嗒嗒”响。
以康佳P2993N为例的同类型电路中，若采用TA8880CN集成电路作为彩色解码扫描电路，还会出现修理中误判TA8880CN损坏的现象，这就是因为维修人员不完全了解该电路的一些重要特性。
1．TA8880CN第⑤脚为H．V\(_{CC}\)行振荡电路电源，该脚电压值为+9V，如果+9V偏低会使电路工作不正常，因此+9V一定要有足够的电压，这也是容易误判之一。当+9V不足时出现的故障现象是：有伴音无主画面，子画面正常等。
2．TA8880CN第④脚I2LV\(_{CC}\)为逻辑电路电源。该脚电压值为3V～3.5V，如果此电压丢失会使行电路不启振。这又会使不清楚该功能的维修人员当测量第⑤脚电压正常时就判断TA8880CN损坏的误判现象。以P2993N型彩电为例，该I2LVCC电压来自R402（220Ω／0.5W），R402与+9V连接，而此9V电压来自N200（TA7809S），N200的输入电压是来自N408（μPC2412HF或者用TA7812），N4OS的输入电压是来自行输出变压器第⑦脚，这些关系很关键，所以一定要搞清楚。当上述电路出现故障后无电压供给TA8880CN第④脚时，除会出现行不启振外，还会出现开关电源继电器“嗒嗒”响，这样还可能会使维修人员误判，以为电源电路故障。
3．I\(^{2}\)C总线控制线路中SCL和SDA或若与地有短路时，该两条控制线电压都会异常，造成三无、指示灯亮，使CPU第（POWER）电源开关控制端电压不正常，出现待机状电压值或连续开关……开关……的状态，使继电器连续跳动“嗒嗒嗒”响，也会造成误判，认为是电源部分故障。
上述现象是维修当中最为常见的故障，是维修此类机型彩电的关键，必须对它进行了解，有助于维修工作。
四、I\(^{2}\)C总线控制机型的三无故障维修技巧
这里以康佳P2993N型彩电为例，对三无故障的维修技巧进行讨论。
当P2993N型彩电出现三无，但电源指示灯发亮，继电器“嗒嗒”响故障现象时，不要首先检查开关电源电路，而是首先测量NA01（CKP1003S）第POWER电源遥控开关控制脚电压状态，如果该脚电位为OV时，再检查外围所控制的电路至开关电源电路，及各+B电压是否正常。当测得NA01（CKP1003S）第电位为5V左右或上下被动时，就用1只1kΩ左右电阻将该脚与地连接，这样就让电路工作在开机状态，此时才能方便进行维修工作。再检查NA01第和电压值，正常值应为4.5V左右且表针在测电压时不停地闪动。
01第和第电压值基本正常，就检查各+B电压是否正常。如果NA01第或第电压异常，就逐级断开I\(^{2}\)C总线被控电路，检查是哪一路被控电路损坏或与地短路等。检查I2C被控电路与NA01外围I\(^{2}\)C总线电路CPU外围件后未发现有元件损坏再代换CPU（NAO1）试机。注意：断开线路请不要割铜皮，可将在路跳线或隔离电阻等焊下来。
NA01第和第的电压基本正常，而+Bll5V电压不正常。（通常+Bll5V电压值偏低是较为常见），此时检查开关电源取样稳压电路，遥控开／关机控制电路，过低电压保护电路和与开关电源内阻有关元件等等。
NA01第和第电压基本正常且+Bll5V电压也正常。就检查N501（TA88880CN）第⑤脚H．V\(_{CC}\)行振荡电源9V电是否正常，该电压没供上会造成三无，电压偏低会造成有伴音但主画面无光栅（通常子画面正常）。N501第⑤脚电压9V正常仍是三无故障，就可能是N501第④脚I2L VCCLL逻辑电源供给端未加上电所致。
N501第④脚电压的来源是由行输出变压器第⑦脚输出，并经VD408整流后通过N408（UPC2412HF）三端稳压变为+12V－l电压、再经N200（TA7809S）三端稳压输出9V电压，最后经R402（220／0.5W）电阻降压及VD402（3.3V稳压管）稳压后供给N501第④脚。如果N501（TA880CN）第⑤脚电压值正常，测得N501第④脚无电压时，因行电路不启振使很多路电压均不能正常，所以给维修就带来了很大的困难。为了方便维修，此时可将开关电源B＋16V（VD862输出端）直接用几欧姆至几十欧姆电阻接入N408输出端（即12V－l电压端），因电路中N860（4脚12V稳压集成电路）未装，可将几欧姆Iw以上的电阻焊接在N860位置的①、②脚之间。这样使N501第④脚有了电压，行扫描电路才能启振，就方便检测，找出故障原因，如果按照上述操作方法仍然不能使行扫描电路启振。就得注意N501（TA8880CN）第④脚是否还是无3.2V左右电压，若无电压则是12V和9V电路有故障，若有则是N501可能损坏。
掌握上述技巧，可以大大节省查找故障的时间，大致判断出故障范围，方便进一步去找出故障根本原因。以下举几个实例进一步说明I\(^{2}\)C总线控制机型的三无故障维修技巧，供大家参考。
1．一台P2993N机出现三无，电源指示灯亮，继电器“嗒嗒”响。
分析与检修：检查NA01（TMP87CMN36）第电压，有5V左右，将NA01第用lkΩ电阻与地短接，开机测量+B电压正常，但仍三无。再测量NA01第与，发现电压只有2V。逐级断开SDA线，测量SDA控制线电压，发现故障是AV转换电路有损坏造成，用三用表测量NV01（TA885lBN）第对地电阻发现其阻值很小，判断NV01可能损坏，更换NV01后，恢复断开的线路再开机，检查一切正常。
2．一台P299N机也出现三无，电源指示灯亮，继电器“嗒嗒”响。
分析与检查：检查NA01（TMP87CM36N）第电压有5V左右，将NA01第用1kΩ电阻与地短接，开机测量+B电压正常，但仍三无。测量NA01第和电压也基本正常，判断故障可能不是I\(^{2}\)C总线控制线路引起。再测N501（TA8880CN）第⑤脚9V电压正常，测量N501第④脚发现该脚无电压。用2Ω／2W电阻将N860（空位）第①、②脚连接然后开机，发现刚焊上去的电阻严重发烫，三无故障依旧，判断12V电路有短路现象，用三用表测量其对地电阻已短路，逐级检查发现N408（UPC2412HF）击穿损坏，再检查发现R448O（0.33Ω／2W）已开路，取下连接在N860（空位）第①、②脚的电阻，更换N4O8、R448后开机一切正常。
3．一台P2993N机出现开机三无，有“吱吱”声。
分析与检修：测量B+电压输出不正常，在+50V～＋60V上下波动，很不稳定。测量NA（TMP87CM36N）（电源开关控制端，正常开机时为OV，遥控关机时接近5V）有2V左右电压上下波动，试将用1kΩ电组与地短路，开机B+电压正常，但仍无图、无声、无光，经测量NA01电压不正常，证明NA01及外围电路有问题（用三用表测量到NA01电压只有2V左右，正常为4.4V左右），检查外围VDA04等正常，将NA01（I\(^{2}\)C总线时钟脉冲输出端）悬空检查外围电压仍低，判断该故障是NA01外围的I2C总线控制线路异常所致，为判断故障范围将控制线路逐一断开检查，发现断开PIP板SCL控制线后电路恢复正常电压，B+正常输出。更换PIP板后开机，工作正常。(肖书忠)
