立体声耳机在使用中插头进线处断线属常见故障,修复的办法很多,各有利弊。我是采用下列方法修复的,愿与大家交流。

先将插头直角弯内侧用较锋利的小刀顺其纵向切开一个口,即可将塑料部分与插头芯剥离。将黑色连线与插头芯对应焊好(注意左右声道不要焊错),再将塑料部分按原样包上,用黑色涤纶缝衣线在塑料外皮上缠绕若干,尽量使塑料部分外观复原,捆绑结实后再涂敷一层热溶胶,修理过程即告完毕。 (李彧荣)

图1
图1 🔍原图 (357×314)

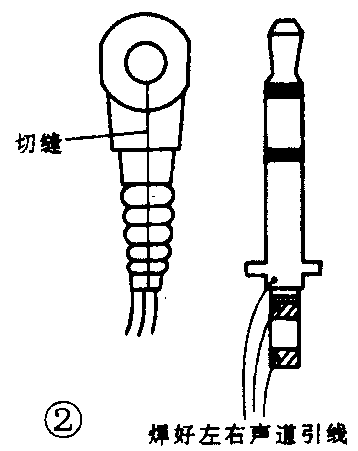

图2
图2 🔍原图 (358×451)

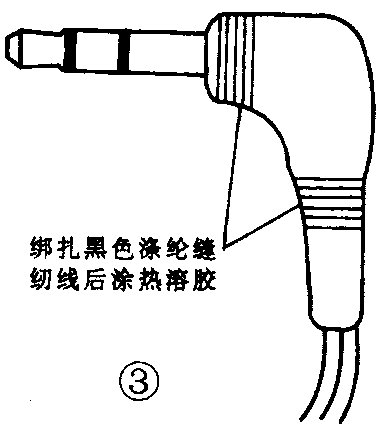

图3
图3 🔍原图 (381×436)
