旋转式音乐灯箱

本文介绍的音乐灯箱，可以旋转，能放送语言或音乐，造型新颖，集机、光、电于一体，很适合电子爱好者实验制作。

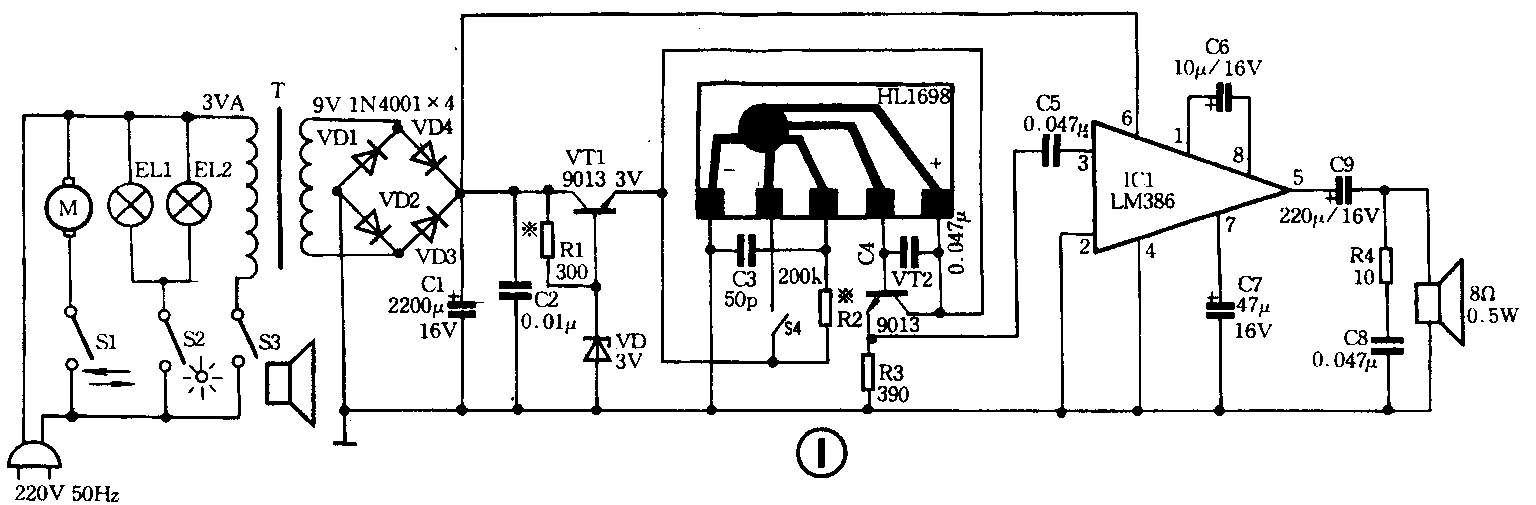

该灯箱由电子线路和机械外壳等部分组成。电路原理图如图1所示，开关S1、S2、S3分别控制着旋转（电动机M）、灯光（灯EL1、EL2）和音响（语音或音乐电路）。由电源变压器T的次级输出9V交流电压，给二极管VD1～VD4桥式整流，电容器C1、C2平滑滤波后，得到9V直流电压，一路经VT1、R1、VD进行稳压，获得3V恒稳电压为音乐集成电路供电。另一路将9V直流电压直接供给功放集成电路。这样，既满足了音乐集成电路HL1698低压供电的要求，又解决了集成功放LM386高压供电的需要。改变电阻R1可调整稳压电路输出电压的高低。晶体管VT2与电阻R3组成射极跟随器，它的输出电阻很小，带负载能力较强。R2用来调整语言快慢程度和音调，一般在150kΩ～300kΩ范围内选择。C5为耦合电容器，C7是滤波电容器，C6是外接电容器，用以改变LM386输出增益大小。5脚输出的音频信号给C9耦合，推动扬声器发声。

开关S4接音乐集成电路触发端，高电平有效。S4装在旋转主动轮下端，用铜片自制固定在绝缘板上，由两根导线引出接到线路板上，当电机旋转一周（约12s）时，螺丝铜头碰触铜片，S4接通触发音乐集成电路，扬声器发出“欢迎光临”语言（若换用存储乐曲的音乐集成电路，也可放送音乐）。

电动机M选用工作电压220V，每分钟4圈的减速电动机，鸿运电风扇专用电动机可以代用，它转速低，力矩大，不需电容可直接使用。EL1、EL2使用节能荧光灯作光源。S1～S3为KNS型钮子开关，S4为自制铜片触发开关。变压器T容量约5VA，输出电压9V。整流二极管VD1～VD4采用IN4001。音乐集成电路选择HL1698（语音“欢迎光临”），也可选用其它内容的音乐片。功放集成电路选LM386,当用9V供电时，输出功率可达500mW（当用12V供电时，输出功率可达700mW）。电阻使用0.25W碳膜电阻，标有“※”号的为阻值需要调整的电阻。电容器按图示参数配备即可。

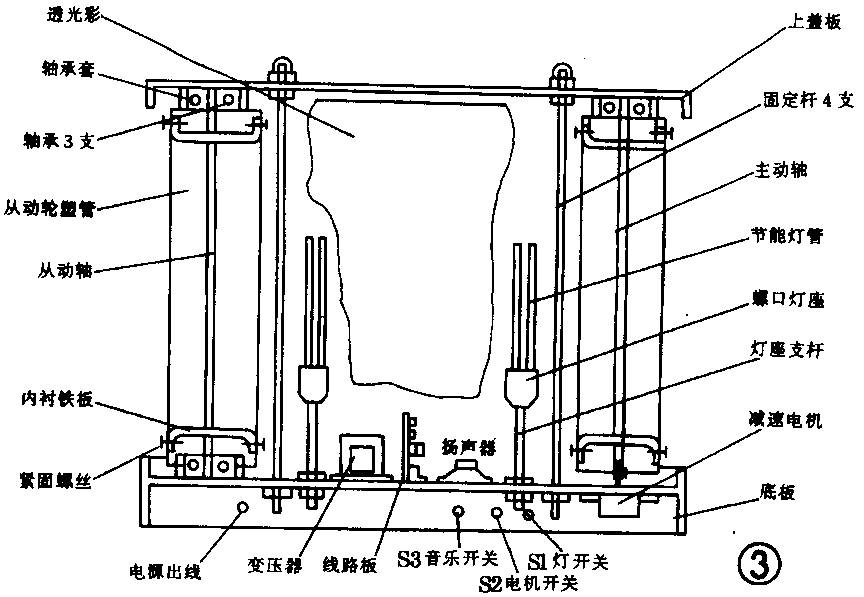

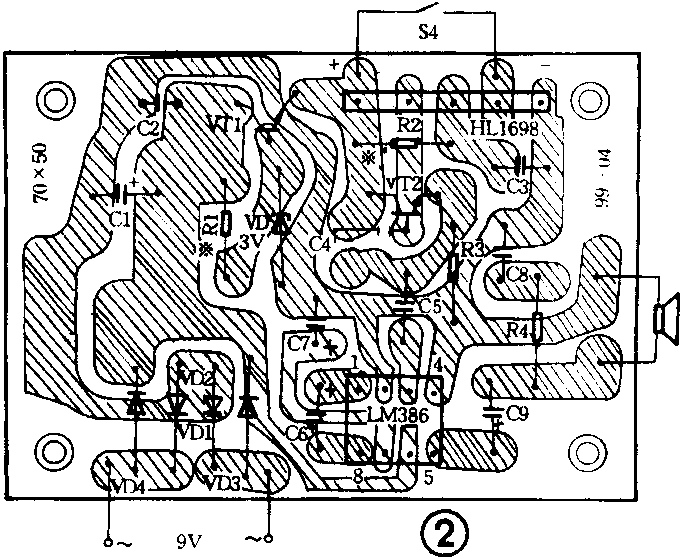

印制电路板元器件布置图见图2。图3绘出了灯箱外形结构，它主要由底板和盖板，主动轮和从动轮等组成。底板和盖板呈长圆形，用厚度为0.8mm铁板折边焊接而成。主动轮和从动轮用φ80白色塑管，两头端面用铁板剪成圆形并带4个小角折边，以便与塑管固定，轴用φ10钢筋，与端面铁板焊接，两头攻丝M8，里面用200型轴承固定。加工时要求尺寸准确，以免影响同心度。安装时可作适当调整，以保证同心和转动灵活。主动轴套在电机上，穿入开口销。通电后应转动平稳，无噪音，无卡住现象。

变压器、扬声器、线路板、灯管等可参考图3固定。为了安装和维修方便，也可将线路板、变压器装在底板下面。透光彩根据用户需要设计图案内容。若作广告灯，可将商品特征绘入图案（如彩电、冰箱、空调机等），让广告反复循环转动。注意粘接缝应平行，松紧适度。 （李海群）
