飞利浦CTO－S机心系列彩电比较特殊，其行、杨振荡集成电路在设计上有着与其它品牌行、场振荡集成电路所不同的功能电路，它将中放、扫描，伴音等小信号处理过程集成在一块电路里。在该集成块的内部设有“沙堡脉冲”形成电路。

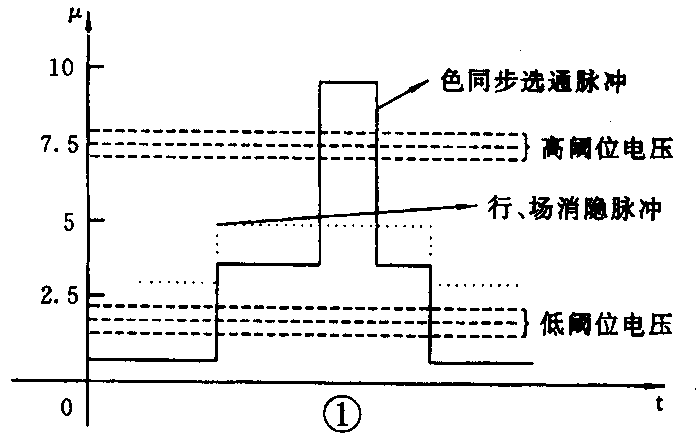

沙堡脉冲由行逆程回扫脉冲、场逆程回扫脉冲加上集成电路（如TDA8305A、TDA8361、TDA8362等）内设的沙堡脉冲发生器共同作用形成沙堡脉冲，见图1。该脉冲上半部较窄，下半部较宽，当色同步脉冲为10VP-P左右时，其较高阈值电压为7V左右，较低阈值电压为1.5V左右，此时的脉冲用以进行色同步控制，控制时间在行消隐期间，用以防止钳位在行同步脉冲上，沙堡脉冲的较宽部分包括来自行、场逆程脉冲。作为R、G、B三基色输出的行、场消隐信号，为了达到三基色输出级所需的行、场消隐信号的要求，在沙堡脉冲上又叠加了具有2.5VP-P的场消隐信号，即其内部“抄堡脉冲发生器”。
沙堡脉冲除了上述作用外，还有一个很特别的作用，即显像管防损伤保护。当场输出电路发生故障时，显像管保护电路开始动作，于是场消隐脉冲的持续时间发生改变，使整个扫描期间都有场消隐信号作用于R、G、B三基色输出级，从而使解码端R、G、B输出电压突降，视放管截止，显像管由于阴极电压升高而截止无光栅，避免了由场输出电路故障造成对显像管的损伤。
了解了沙堡脉冲的作用，在我们的维修工作中是很有帮助的，下面列举两个实例，与大家共鉴。
1．机型：牡丹54C8A彩电。
故障现象：有伴音，有较暗光栅，无图像有回扫线。

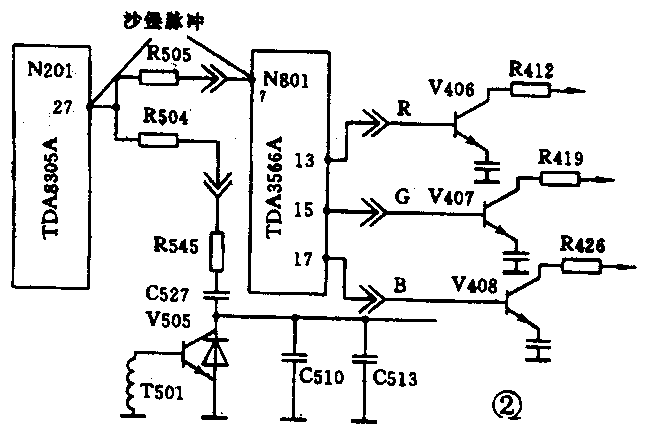

分析与检修：有伴音，有暗光栅说明该机电源，伴音，行扫描电路基本正常。经检测，各部分电压正常，测3个视放管V406、V407、V408集电极电压过高，视放管截止，见图2。查N801的R、G、B输出电压2.4V偏低；再测N801的⑦脚沙堡脉冲输入脚电压为0.2V，低于正常工作电压，于是进一步测集成电路N201的沙堡脉冲输出端同样很低，仅为0.3V左右，显然，沙堡脉冲的较宽部分是作为R、G、B三基色输出的行、场消隐信号没有起作用，致使其集成电路工作不正常。为了进一步确认是否有沙堡脉冲输出，于是对行逆程脉冲检查，发现行逆程脉冲是经C527、R545分压后送到N201沙堡脉冲发生器的，而这一电阻已烧焦开路，用同规格电阻代替后，加电试机，故障依旧，N201的电压提高到0.7V，仍低于正常工作电压，查有关外围电路，无异常，测N201各脚电压除（一致检测器1.5V，正常工作8.8V）及沙堡脉冲不正常外，其余基本正常，用示波器测波形不正常，由以上检测结果看，是沙堡脉冲发生器本身有问题，因此，怀疑N201损坏，用同型号TDA8305A代替检查确认无误，开机后，声像正常，故障消除。
2．机型：TCL－9329SP王牌大屏幕彩电。
故障现象：有伴音，无光栅，但关机时荧光屏中心有光斑。
分析与检修：有伴音说明电源、行输出电路工作基本正常。从无光栅，但在关机时荧光屏中心有光斑这一现象分析，检修重点应放在ABL电路或亮度信号通道；检查ABL电路，正常，查D405、R321、R341，无异常。进一步对亮度信号通道检查，发现IC304的⑥脚、IC102的电压偏高，超出正常工作电压范围，用示波器测IC102沙堡脉冲输出端，无输出脉冲，从沙堡脉冲的形成要有行逆程脉冲的叠加来分析，检查行逆程分压电路上的有关元件C416、C434，检测发现该电容近于开路，更换同规格电容后，图像正常，故障消除。
从这一故障来看，飞利浦机心彩电沙堡脉冲失落也可造成无光栅故障，但它与场扫描故障所引起的无光栅故障的区别在于沙堡脉冲失落或异常时，在关机瞬间荧光屏中心有亮斑或屏幕出现带状光栅，而场扫描异常时，关机屏幕无变化。
从以上两例可以看出，沙堡脉冲出现故障会引起很多不易直接判断的故障。由于沙堡脉冲的键控电压不高，零点几伏的异常变化用万用表测量往往不易把握故障的关键，用示波器则一目了然。由此可知只要知道和了解沙堡脉冲的形成和在电路中的作用，遇到这类问题时，对沙堡脉冲给以足够的重视，就会手到病除的。 (贾维利)
