利用电灯线作载波加密遥控，不仅具有抗干扰能力强、传送距离远、不受房间和地形等障碍物阻隔影响等优点，而且保密性极高，绝无泄密现象，加上控制接口简单、安装十分容易，同一电灯线上遥控距离大于200m，被广泛应用于游戏机中心作程序控制以及工矿企业、家用电器中作功能遥控。

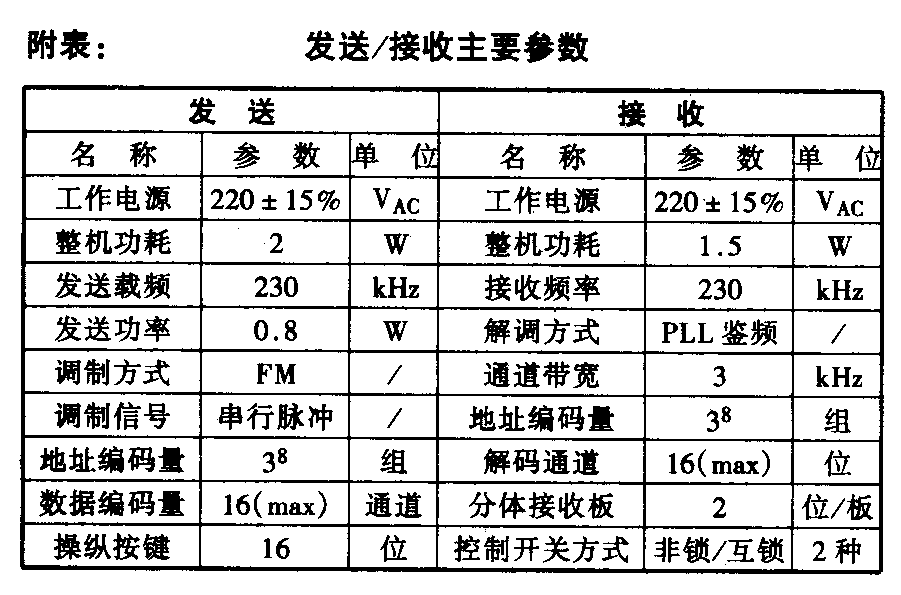

载波密码遥控器由16键盘操纵器和接收控制组件两部分组成。由于接收控制通常分散安装，因此接收组件设计每组为2通道，用户可根据需要任选1组2通道、2组4通道或8组全通道，其主要性能指标见附表，发送及接收控制电路分别见图1、图2。

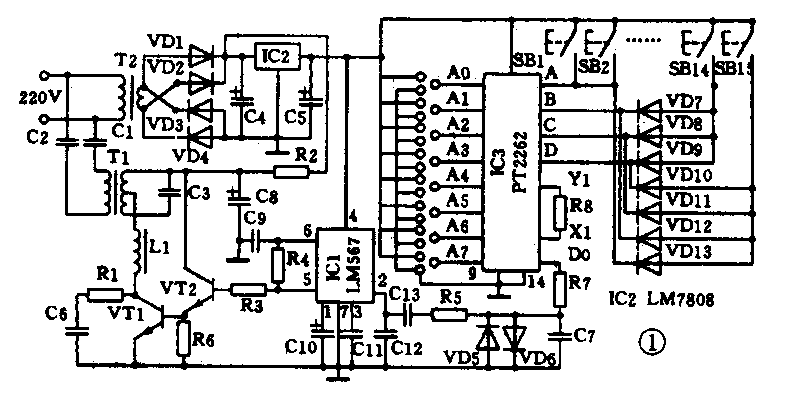

载波发送 图1中，电路所需230kHz载频振荡信号由IC1产生，频率高低可通过改变R4来实现。IC3为8位三态编码电路，用以区分不同用户。遥控指令（数据）由SB1至SB15进行控制，经二极管与门阵列将16进制转换为IC3的BCD码，最后由DO端输出编码串行数据，并送入IC1第2脚进行频率调制，第5脚输出调频波，经VT1、VT2放大，T1选频后送至电力线。

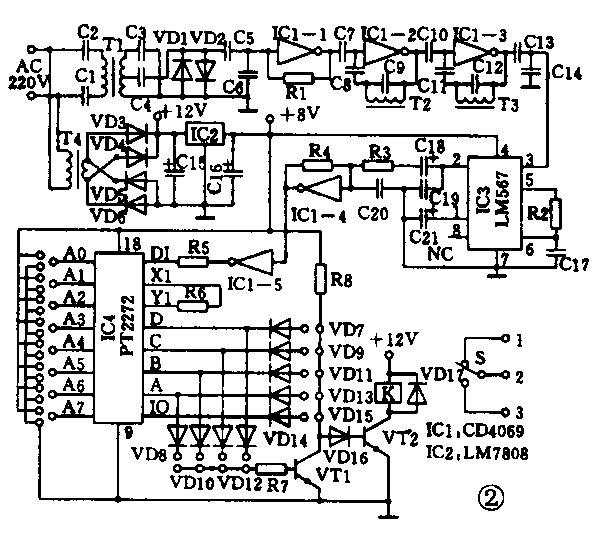

载波接收 图2中，电力线传送来的230kHz遥控信号由T1选频后经C5耦合至IC1进行放大和再选频，经C13耦合至IC3第3脚。IC3接成PLL锁相频率解调方式，对调频波进行数据解调，第2脚输出复合串行数据，最后经IC1－4放大、IC1－5整形后送至与遥控发送电路对应的解码IC输入端进行数据比较，当编解码设置地址完全相一致时，IO端输出解码成为高电平指示，A至D端对应遥控键输出组合高电平，最后经补码与反码二极管阵列译出1～15路遥控通道指令，推动各自的继电器触点的通断，从而实现对被控电器的遥控功能。接收控制电路设计为多组分体结构，有利于被控电器较分散时控制配线。为分析电路方便，图2接收电路仅画出一路控制终端，实际为两路控制终端。
通道设置 各接收通道的确认，是以补码及反码二极管阵列VD7～VD13的不同跳接，来实现1～15通道的任意设置。例如需要遥控8路不同的电器，则需将4个接收组件8路遥控通道进行不同的跳线设置。具体方法是：解码IC4的A、B、C、D 4位数据分别代表数字1、2、4、8接收通道，其它如第6通道则将B、C的代数2和4相加得到。第6通道对应为B、C解码端，则VD11、VD9连通，余下VD7、VD13断开，称正向补码；VD10、VD12断开，余下VD8、VD14反而接通，称为反向补码。这样设置后只有按下遥控盒第6键时，B、C输出高电平，A、D输出低电平，使VT1截止VT2导通，继电器K动作，完成对第6通道的遥控操作。
注意事项 1．发送遥控器1～15键为15个通道操纵键，第16键为接收公用键，它只有当各接收组件解码IO输出端均独立驱动一路终端时，群呼功能才能实现。2．解码IC第17脚IO端的跳接设计为插针跳接确定互锁存／非锁存遥控方式，当多组应用时，一些通道如1、2可以设置为互锁方式，而3、4通道又可以设置为非锁方式进行混合型遥控，但每一组接收板的2个通道不宜锁／非混用。3．遥控系统必须确认接在同一相220V电灯线上，以保证可靠操纵。4．发送与接收两点间尽可能避免有220V的电力电容器存在，否则将缩短有效传送距离。
