万用表中使用的叠层电池令不少人烦恼，不是不好买，就是安上后用不了多长时间，甚至影响了万用表功能的发挥。本文介绍的IC电池，是专门针对万用表设计开发的，分为数字万用表用和指针式万用表用两种型号，基本可适合各种万用表使用。由于该电池组件体积小巧（与常用的叠层电池一般大），使用方便，电路同单元电池集成封装在一起，工作可靠，无发热器件，故称IC电池。
一、数字万用表用IC电池

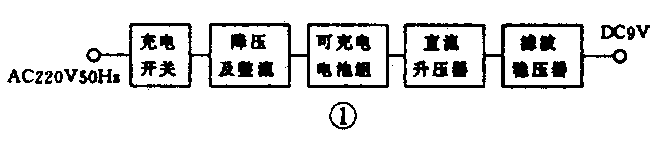

1．电路组成及原理

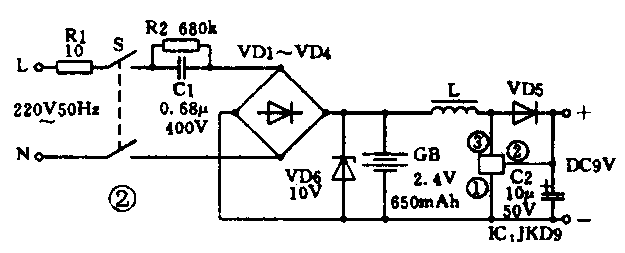

220V50Hz的交流电经过R1、C1降压，VD1～VD4桥式整流和VD6稳压后，输出脉动直流电流给电池组GB充电，电流为50mA左右。IC和L、VD5、C2组成直流升压变换电路，由电池组GB提供直流低压，在C2两端输出9V直流电压。IC是专为直流电压转换而设计的CMOS集成电路，内部设有变频振荡器，工作在开关状态。这种电路转换效率高，自身功耗小，稳定可靠。当DC9V对外无电流输出时，电池组GB仅消耗数微安的维持电流，对于650mAh的Ni-MH电池组来讲可忽略不计。电路中R1为保险电阻，R2为C1的泄放电阻，S为充电开关。当IC电池标志面朝上时，S自动接通，可以对电池组充电；反之，当标示面朝下时，S自动断开，使万用表与充电电路完全隔离。
2.元器件选择
R1选用1／2W金属膜电阻，VD1～VD4选用1A／400V硅桥，C1选0.68μF／400V金属化无极性电容器，GB选用2节同型号和同性能参数的镍氢电池串联成组，L选300mA以上的磁芯电感，IC为专用变换集成模块，VD5选肖特基二极管（正向压降0.3V，电流300mA），C2选用10μF／50V钽电解电容。其中S和IC均为进口元件。
3．安装使用方法
将数字万用表打开，把两根充电线的L线（红色）接到万用表的V／Ω插线座上，N线（黑色）接到万用表COM插线座上。IC电池的安装位置和方法同6F22电池。检查无误后将表盖拧上复位。万用表正常使用时其准确度和功能安全不受影响。
充电时先将万用表置于750ACV挡的测量状态，把两表笔插入交流220V市电插座，不分火线零线（最好是红表笔插火线），这时表有正常显示，然后关掉万用表，并把万用表倒扣在桌子上（即面板面朝下），就进入充电状态了。关掉万用表的主要目的是节约充电时间。应当注意：在表笔插入市电插座后，万用表就带电了，人不应触摸表内部任何部位和表外露的各插孔金属件，这点同万用表的正常使用要求完全相同。
二、指针式万用表用IC电池

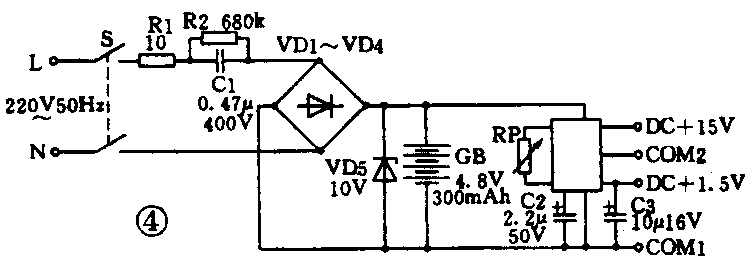

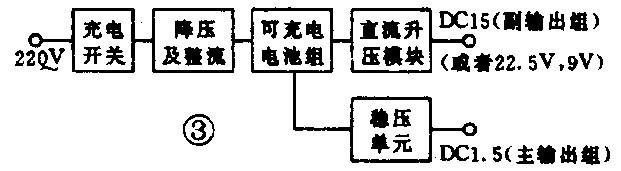

我国指针式万用表型号有几十种之多，大多数常用型号的表内部使用两种电池，一种是一节1.5V干电池，另一种是叠层电池（多数为15V和9V，另有一些为22.5V）。本文介绍的IC电池主输出为1.5V稳压电源，副输出为高压电源，可调节为9V、15V和22.5V。
电池在万用表中主要是供欧姆档和三极管测量用。IC电池的高低压电源是完全独立的，使用时就像两个单独的电池一样，不必担心万用表内部的接线方式。另外，由于1.5V电源采用了稳压电路，对于由其供电的×1～×1k电阻挡来讲，一般情况下换挡不需重新调零，或只需微调，使用较为方便。
此IC电池供货消息可参见插页广告1999-10－6第2个广告。（曲国敏）
