问：一台松下画王彩电TC29GF10R，使用数年后发现亮度不足，图像暗，经用万用表交流10V挡测显像管灯丝电压，为3V左右，而行输出T501⑥、⑦脚提供的灯丝电压有5.6V，据此怀疑显像管灯丝电压不低，但减小灯丝降压电阻R393之阻值无法升高电压，不知如何解决？灯丝电压3V正常吗？（上海 吴锋）
答：该机灯丝电压用普通万用表测量应为（交流）4V左右，3V显然太低，会造成亮度不足现象，可以减小灯丝降压电阻以解决之。但是，R393系并联在灯丝两端的电阻，减此电阻阻值是不行的。正确的方法是减小电阻R580（2.4Ω／2W）的阻值。当然应先检查此电阻是否变值，若是，则应掉换而不是减阻值。（王德沅）
问：一台日立CRP－149D型彩电，故障现象为每次开机时都发出“吱吱”的叫声，但电源不启动，无光栅无伴音，有时反复通断电源开关数次方可正常收看，当正常收看后，再关断或接通电源开关，均正常，而第二天重新开机时仍重复上述故障，几次检修都未查出故障，问其故障原因？（北京 张清伟）
答：该型机机心采用的是日立NP6C型，生产年代较早，相对讲故障率较高。从现象分析，故障属于开关电源启动振荡失谐，即开关电源虽已振荡，但振荡频率不是与行频同步，处于独立振荡状态，根据该型机心的特点分析，此故障多是因为行频信号与开关电源之间的反馈交连电容C914（3.3μF／25V）变质，导致行脉冲无法顺利到达开关电源同步振荡，故此造成电源无光栅无伴音，当故障出现时，反复地通断电源，电容C914的充放电次数增加，在某一时刻该电容将可勉强工作，这就是有时收看正常的原因。检修时可将电容C914更换为l0μF／100V的电容，即可消除故障。（陈克军）
问：一台金星C498型彩电，故障现象为自动搜索调谐寻台时不停台，无法锁住频道，检查微处理块PCA84C640各脚电压基本正常，问故障出于何处？（江苏 孟宪德）
答：这种现象大多是由于自动频率控制电路AFC信号不正常所致，在该机中AFC信号由中放集成块TDA4501的输出。检修时可测该脚电压是否为6.4V，若该脚电压变化不稳则是内部电路损坏，若该脚电压过低，则往往是外接的射极输出器基极滤波电容C360（1000pF）漏电，该电容易出此类故障，应予注意。（陈克军）
问：一台NV-M10摄像机插入带盒，滑动CAM／VTR选择盖机器很难进入CAM状态，偶尔进入CAM状态后按开始／停止键能够摄像，但寻像器内图像经常突然消失出现噪波点，检查操作面板上PLAY指示灯亮、REC指示灯熄灭。按出盒键带仓能弹出，重新关好带仓磁带不加载，面板上REC指示灯和寻像器内出现TAPE字符并不停闪烁。请问这是什么原因造成的？怎样排除？（山西 王健）
答：上述现象是该机防误抹开关接触不良所造成的。遇到这种情况可拆开摄像机右边机壳，检查接插件P6501接触是否良好，如果接触没有问题，则故障出在防误抹开关SW1502上，在这种情况不可卸出防误抹开关，用金相砂纸打磨开关触点后重新装好，机器工作就能恢复正常。（黄福森）
问：一台东艺2500XH彩电发生上部光栅拉长、下部光栅压缩的故障，该如何来修理？（湖北 潘样根）
答：这是场线性不良的故障，通常都是场锯齿波电压形成电路或者场反馈电路中元件性能变劣所引起。可以用同规格电容置换TA8659N（31）外的C303（1μF）、R303（39kΩ）或者（32）外反馈电路的C317（2.2μ）、R313（180kΩ）和R312（10kΩ），即可以排除此故障。（汤志成）
问：请介绍常用枕形校正电路TDA88145各引脚功能。（山东 吴呈祥）
答：TDA8145①同相输入、②反相输入、③基准电压、④地、⑤场抛物波信号输出、⑥电源Vcc、⑦负反馈输入、⑧行锯齿波信号输入。（汤志成）
问：一台牡丹64C1彩电有些枕形失真，调枕形失真校调电位器VR452，枕形失真现象有所改善，但始终无法使之完全正常，怎么办？（北京 江清泉）
答：这通常都是枕形校正电路中的C453（1000μF／10V）性能变劣之故。取优质电容代换C453即可排除该枕形失真故障。C453产生左右对称的下凹抛物波，若其性能变劣则会产生轻度的枕形失真。（汤志成）
问：一台L15录像机卡带后造成机械错位曾几次排齿均未成功，且对资料中介绍的各齿轮定位关系不很理解，请告知修复方法。（天津 石荣民）
答：L15属松下G型机心。各资料中所给出的是半加载（STOP1）到位时的定位关系，即带盒仓加载到位，P5杆从带盒中拉出磁带至主导轴上，压带轮落下，方式开关顺时针旋转，半加载杆从带盒中拉出磁带牵引至音控磁头上。也就是说你无论插入磁带否，排完齿轮应呈上述状态，通电后，机械自动复位后便可正常使用。（刘福胜）
问：一台普及型功放的末级互补推挽管D1763A、B1186A损坏。购买不着，请提供代用管型号。另外能否提供D1559和B1079的电气参数？（大庆 尹亮）
答：D1763A、B1186A的电气参数为V\(_{CBO}\)＝160V、Icm＝1.5A、Pcm＝20W，可用易购的D1264或C2233和A940组成对管代用。D1559、B1079系达林顿低频功率对管，其参数VCBO＝100V、Icm＝20A、Pcm＝100W、β＝5000。（刘福胜）
问：一台东芝C－16312型彩电，荧光屏上出现肋条，左侧比较严重，右侧略有减轻，有图像时图像略有拖尾、请问何因？怎样检修？
答：助条状的竖黑道是行频中的振铃成分没有很好的被滤除造成的。故障出在显像管视频电路和行扫描电路中。图像拖尾是由于低频成分不能顺利通过，时延增大造成的。
该机此故障一般发生在给末级矩阵输出电路供电的190V电路中，经常是其滤波电容器C447（10μF／250V）容量减少、失效造成。C447容量减少程度不同，表现出来的故障现象也有差异，更换一只新的10μF／250V电解电容器后，图像拖尾现象会消失，肋条状会明显减轻，若在显像管尾板上190V电压输入端并一只10μF／250V电容器，一般肋条状黑竖道可完全消失。（倪耀成）
问：一台硅管收音机，在收听时，突然音量增大，并伴有严重的啸叫声和噪声，而且声音失真，测它的静态整机工作电流比正常值大许多，这是为什么？怎样修理？（山东 林本信）
答：这是因为硅管收音机的前几级大多采用硅稳压二极管来稳定电压的。当稳压二极管损坏时，如稳压二极管正向电阻变大或内部断极，它就不起稳压作用而使前几级供电电压升高。这时，前几级的晶体管的基极偏压增高，使晶体管集电极电流增大，造成高频电路中各级增益过高，引起自激，发生啸叫和失真。焊下硅稳压二极管用万用表测量其正向电阻，若大于2kΩ说明它已损坏。换上同型号的硅稳压二极管，故障便可排除。（倪耀成）
问：一台春雷3P7型收音机的功放管3AX83C损坏，能否用3AX31B代换？（山东 刘威）
答：3AX83C的最大额定耗散功率P\(_{CM}\)为500mW，最大额定电流为ICM为500mA，而3AX3lB的P\(_{CM}\)为125mW，ICM为125mA，显然无法用3AX31B代换3AX83C。可用3AX55B、3AX93C、3AX33低频管直接代换3AX83C。（倪耀成）
问：打算用十位LED驱动集成电路LM3914制作交流电压指示器，不知如何连接？又得知LM3915也是LED驱动集成电路，不知这两者有何区别？（山东 赵柱）

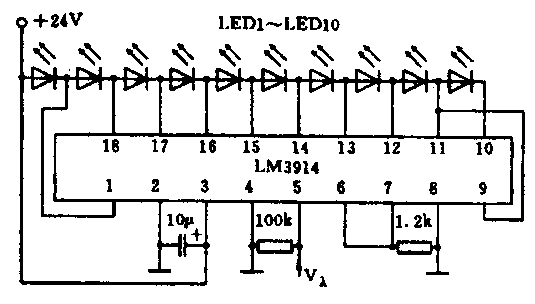

答：十位LED驱动块LM3914应用电路如图所示。此图是一种线图显示电路，电流小，功耗小。LM3914既能以线图驱动LED，又能以点图驱动LED，适合制作电压计；LM3915是对数标度输出，其输出范围是0～27dB，并有十级－3dB的步进台阶，适合制作功率计仪表。（霄明）
问：一台UNISEF－21型随身听，有一只单片立体声波音集成块损坏，因型号被擦掉，无法更换。此块18脚，电源用6V，经判断⑧脚为L、R声道磁头输入，①⑩脚接地，②脚是输出，不知是什么型号？各引脚功能是什么？（福建 卜桂闽）
答：在维修中遇到集成块型号不清楚或被擦掉，要判断出正确型号可先在电路板上作两样检查，一是引脚数及封装型式；二是至少要判断出Vcc，地，输入、输出的脚号。然后根据这两点查手册，大体上可找到正确型号。该机的IC型号可能是AN7105，各引脚功能是：①功放地，②功放输出Ⅰ，③功放负反馈Ⅰ，④功放输入Ⅰ，⑤滤波Ⅰ，⑥前置输出Ⅰ，⑦前置负反馈Ⅰ，⑧前置输入Ⅰ，⑨Vcc，⑩前置地，前置输入Ⅱ，前置负反馈Ⅱ，前置输出Ⅱ，C输入，功放输入Ⅱ，功放负反馈Ⅱ，功放输出Ⅱ，波Ⅱ。（韩家明）
问：一台上海牌L9040型立体声双卡收录机，收音部分只有中波、短波两个波段。我想增加调频立体声接收功能，有没有解决方案？该机收音部分采用μPC1018C，如何利用其功能？（江苏 朱斌）
答：早期生产的便携式收录机，往往是磁带部分是立体声，而收音部分没有调频立体声。许多读者询问如何加装。现就L9040型双卡机作一介绍。该机没有调频波段，要加装调频高放电路，可采用FM高放集成电路，如AN7213或TA7335P制作。μPCl0l8C是FM／AM中放集成电路，可将调频中放部分利用起来。高放输出的FM信号从μPC1018C的②脚输入，④⑤脚接中频滤波器，⑥脚接FM Vcc，⑦接鉴频电路，⑧接调频旁路电容，③⑨仍接地。鉴频电路输出端的去加重电容要尽可能小，让导频信号通过。鉴频信号输出加到新加装的FM立体声解码电路中。解码电路可用TA7343P或LA3361制作。解码输出的立体声信号接该机的音频双通道电路即可。（韩家明）
