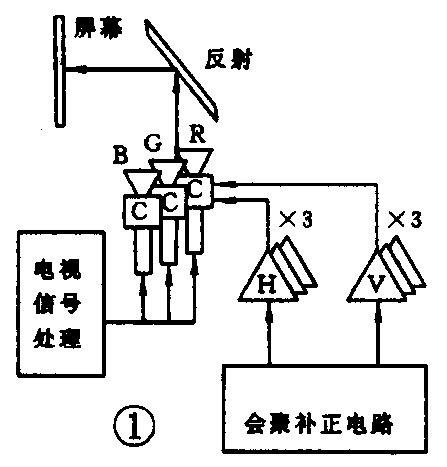

投影电视是将红、绿、蓝3个单色投影管显示的图像通过透镜放大到屏幕上合成彩色图像，并在安装于各显像管上的会聚补正线圈（CY）上印加补正电流，使三色图像完全重叠以显示正确图像，其框图如图1所示。会聚补正电路产生这种补正电流，其电路性能的好坏，直接影响投影电视对图像细节的表现能力。
由于聚焦性能、投影管性能等方面的欠缺，早期的投影电视普遍采用模拟方式的会聚补正电路，其缺点是：调整点少（仅四五十个），调整点间相互影响大，补正精度低，特别是边缘会聚差，线性也较差，易出现边缘红、绿、蓝三色错位现象，如图2所示。
近年来，随着聚焦性能的提高和投影管工艺改进，以及数字技术的发展，出现了能产生任意波形的数字式会聚补正电路，它可以通过对多达一百多个点的精确调整，使得三色会聚重合于最佳状态，具有模拟会聚系统不可替代的众多优点，可以最大限度地满足人们对会聚性能的要求。
鉴于显像管和投影管的电子束会受到地区磁场的影响，因此投影电视放置地点的改变，放置方向的改变都将引起会聚状态的变化。其结果使得显像管电视或普通的投影电视即使在生产线上调整的精度很高，但运到用户家里，由于地磁场改变、放置方向的改变、甚至用户家用大功率音响系统的磁泄漏或附近大功率交流变压器的漏磁等外在因素的影响都将使得会聚出现偏差，造成红、绿、蓝三色不重合（见图2），出现色纯不良，严重的甚至造成图像的镶边现象。
解决上述问题的最佳途径就是使用魔术会聚自动调整系统。以往的数字会聚调整系统，通常采用画面整体平行移动的方法来弥补安装后的会聚偏移，这种方法对水平和垂直方向的偏移量具有很好的校正能力，但是，对于倾斜的偏移不具备补正能力，且用户实施困难。而魔术会聚自动调整系统则通过在屏幕外部加装8个光传感器，利用光电转换的原理测量出生产时调整状态的参数，并保存在存储器中，当用户将购买的投影电视运回家，在安装位置上放置好，通电并且接收到正常的图像信号以后，只需接面板上的魔术会聚调整钮一下，投影电视即启动魔术会聚调整功能，自动测量当前的工作状态，并与出厂状态相比较，计算出差值，然后根据差值进行演算，求出会聚补偿量，将会聚状态恢复到出厂状态上，其框图如图3所示，从而抵消了外磁场的影响。（潘晓斌）
