LA7838是日本三洋公司为彩电、监视器、显示器，尤其是为高画质、大屏幕彩电而开发的场输出用集成电路。在电视机的扫描电路中并不直接处理电视信号，而是在通过同步分离电路从全电视信号获得同步脉冲的控制下，使场偏转线圈中流过锯齿波电流，以产生线性变化的均匀磁场，使显像管电子枪发射的电子束通过磁场时产生偏转，在荧光屏上形成一幅与发送端频率相同、相位一致的扫描光栅。场输出电路在大屏幕彩电中，主要要求是希望输出足够大的功率，并要求光栅几何失真小，所以，一种功率消耗更小、效率更高、失真很小的低损耗场输出电路更适应现代大屏幕彩电的发展。
LA7838是90年代末具有新技术、新概念的全集成大屏幕彩电场扫描输出电路。适用于25英寸至34英寸大屏幕彩电的场扫描输出级，它的主要技术特点如下。
1．LA7838由于采用了新的电路程式，较之过去的场输出电路大幅度提高了隔行扫描的性能，减少了帧抖动，提高了画面质量。
2．LA7838首次内藏驱动功能，与前端小信号处理单片集成电路之间不存在交直流反馈耦合，具有单独处理场扫描的特点，减少和避免了前后级影响，克服了信号相互干扰。
3．LA7838由过去传统式线性锯齿波信号改为脉冲式输入型，因此，即使小信号单片集成电路和它之间引线排版耦合混入了噪声，尤其是行噪声，对场扫描都无影响。
4．LA7838还内藏锯齿波电压发生器、50Hz／60Hz场频转换时场幅稳定电路、热保护电路、泵电源电路、功率放大电路等，无需场频、线性调整。
5．LA7838的最大输出电流为2.2A（峰－峰值），更适宜大屏幕彩电作场偏转输出电路，内部设有自举电路，功耗低，外围元器件少，可靠性高。

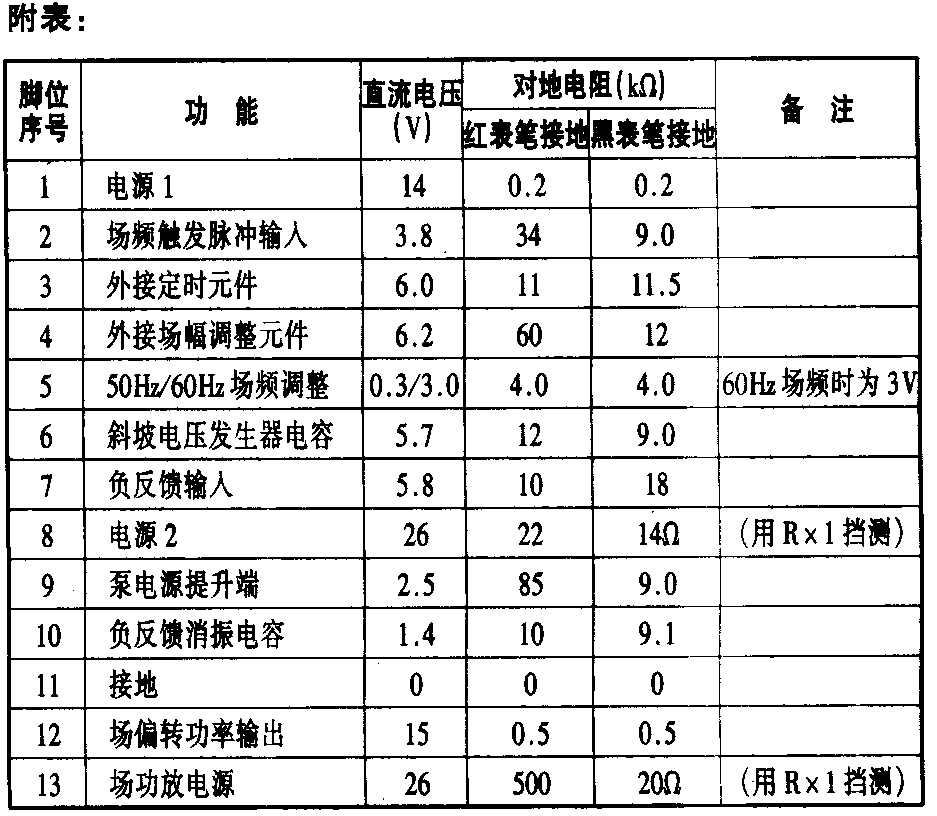

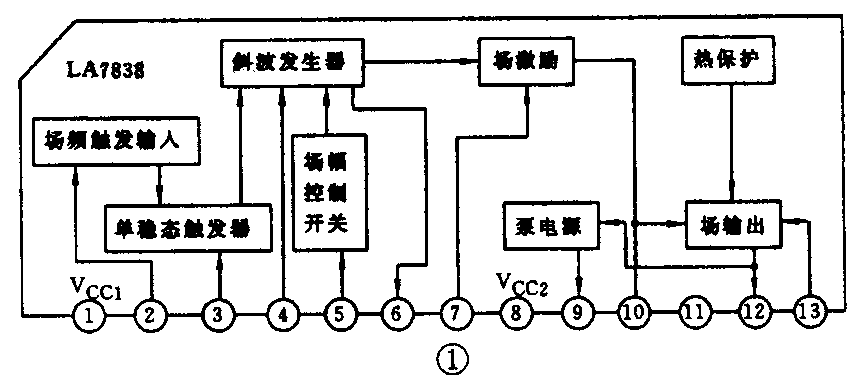

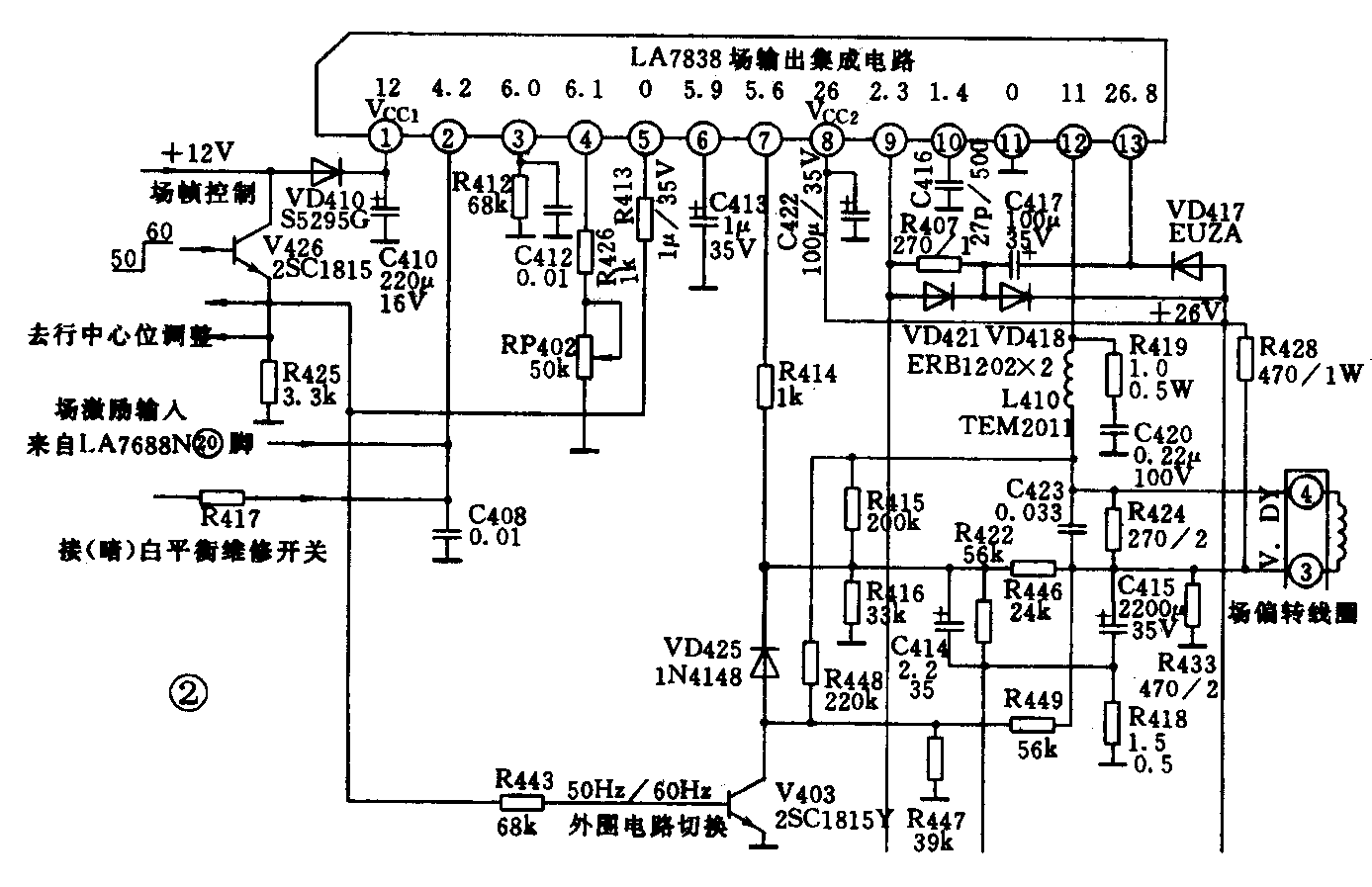

图1为LA7838的内部框图，由图中可见，此集成电路主要由场频触发输入电路、单稳态触发器、场幅控制开关、斜波发生器、场激励电路、场扫描输出放大电路、泵电源以及热保护电路等组成。附表示出LA7838各脚功能及各种参数。图2为实际应用电路，具体工作原理是：场频方波激励脉冲信号由彩电单片集成电路LA7688N输出，输入到LA7838场输出集成电路的②脚，进入内部的场频触发输入电路，经单稳态触发器与斜波发生器形成场扫描锯齿波电压，并受50Hz/60Hz场频控制，然后由激励放大级送到互补推挽功率放大输出级放大后，从M7838的脚输出场锯齿波电流，经场线性补偿电感L410到场偏转线圈V．DY一端，场偏转另一端接C415、R418到地。R418为场偏转线圈串联电流负反馈电阻，锯齿波电流经R418产生锯齿波电压，经R422、C414、R414接⑦脚负反馈输入端，作为交流电压负反馈信号，通过R422则可取得适当的直流电压负反馈。从输出端脚到输入端⑦脚之间接有C423、R424、R446、R414用以取得交直流并联电压负反馈。这些措施都是为了改善场扫描线性，并稳定放大器的工作点。
LA7838场输出电路外围接有交直流串联电流负反馈及交直流并联电压负反馈，因此，线性良好且无需线性调节电位器。LA7838④脚通过R426接场幅调节电位器RP402（50kΩ），在50Hz场频时将场幅调好后，60Hz场频时无需再调整，也能保持所需的场幅。由图可知，LA7838需要两组电源供电，前级小信号电源为+12V，由①脚输入，后级推挽功率放大器为+26V，由⑧脚输入，自举泵电源的高压端为脚，在场逆程期间，峰值电压可达52V，用直流电压表测量时，仅比⑧脚的电源电压略高1V左右。③脚外接R412、C412为单稳态触发器定时元件，⑥脚为斜波电压发生器电容C413，①脚外接的C410和⑧脚外接的C422均为电源滤波电容，场扫描维修开关在维修时通过R417接②脚，这时LA7838内部的单稳态触发器停振，垂直扫描停止，光栅呈现水平亮线，同时由于视频缓冲放大管开路，图像信号截止亮度下降，所以水平亮线不会过亮而损伤显像管屏，以便于暗亮平衡调整。脚为LA7838的接地端，⑤脚为50Hz／60Hz转换时振幅稳定控制输入端，⑨脚为泵电源输出端，R424是阻尼电阻，消除V．DY可能产生的衰减振荡，C423旁路行偏转线圈耦合到场偏转线圈中的行频干扰。（张玉香）
