一、玩具射击报靶器

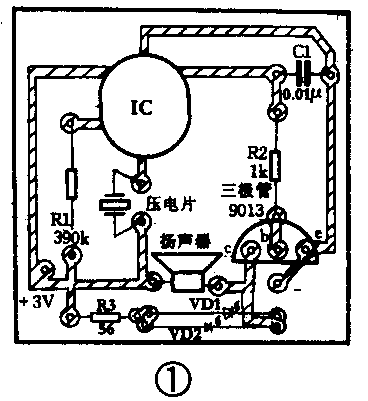

图1所示是它的电路原理图。在猫叫模拟声集成电路IC的触发端和电池正极之间接一个陶瓷压电片，当我们用手指弹击压电片时，它的两端就产生一个电脉冲，因而触发了IC，使扬声器发出“妙！妙！”的叫声。全部电路装在一个猫形的机壳内，压电片就固定在猫形机壳的胸前，让黄铜基片朝外，两只发光管作为猫的眼睛。

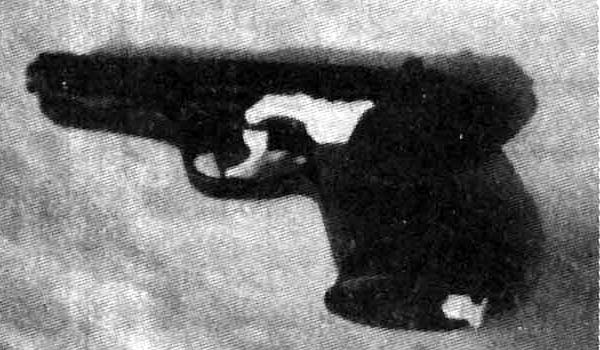

使用时将它接通电源，放在一定的距离上。用装有塑料子弹的玩具手枪对准它射击，当子弹击中机壳的任一部位时，都因振动而触发报靶器工作，这时它就会发出猫叫声，并且猫眼会闪闪发光，十分有趣。另外，还可将它作为敲击式门铃。这时，只要用导线将压电片牵出，固定在门框适当的地方，当有客人敲门时，门铃就会报警。
二、光暗报警器

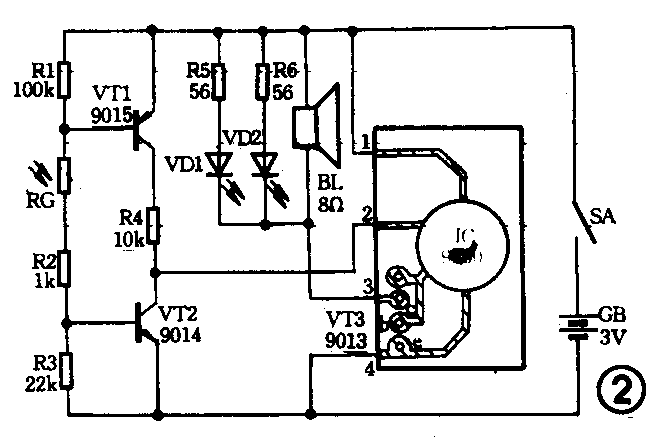

IC是KD9300型音乐集成电路，图2所示是电路原理图。光敏电阻RG是电路中的关键元件，其阻值的大小对光照的强弱十分敏感。当它受到的光照较强时，阻值很小；这时电阻R1、R3上流过的电流足够大，两只电阻上的压降都在0.6V以上，VT1、VT2均处于导通状态，音乐集成电路IC的触发端被VT1傍路到电源负端，为低电位，IC不工作，当RG受到的光照较弱时，其阻值增大，流过R1、R3上的电流相应减小。由于R1的阻值较大，其两端的电压仍然能维持在0.6左右使VT1导通；但R3的阻值较小，所以它两端的电压降就小于0.5V，VT2也就处于截止状态。这时IC的触发端通过R4和VT1接到电源正端而被触发，IC推动扬声器工作，达到光暗报警的目的。当光线更弱时，RG的阻值极大，VT1、VT2均处于截止状态，整机耗电极小。

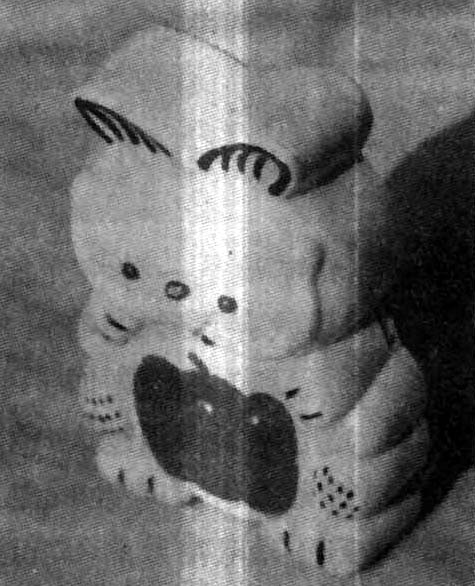

全部电路安装在一个猫形的机壳内，光敏电阻RG就固定在猫形机壳的鼻子上，使用时将报警器平放在书桌上，让光敏电阻正对光源，一旦照度减弱，不适于阅读时，扬声器中就播出音乐，提醒您注意保护视力。
三、“一装响”超外差式收音机
图3所示是电路原理图。核心器件是IC CXA1600P型集成电路，它包括了变频、中放、检波、低放、功放等全部单元电路。由于它采用低中频工作（55kHz），因此不用中频变压器，使电路结构得以大大简化。因为电路一共只有11个元件，只要焊接无误，通常一装就响。
焊接安装完毕后，即可进行调试。接通电源，旋动RP使音量最大，缓缓旋转双连可变，即可收到当地中波电台的播音。试收一个低端的电台，并移动磁棒线圈的位置使播音声最大；再旋转双连，寻找一个高端的电台，并调整Cla上的微调电容，使电台播音声最大。如果有的低端的电台收不到，可将振荡线圈的磁帽旋进一些，反之如果收不到高端的电台则可将Clb的微调旋出一些，反复调整这两个元件使高低端都能兼顾。由于本机为了进一步简化电路，采用了差容双连，故频率覆盖范围稍窄，约570～1500kHz。对于大多数地区，这个覆盖范围是足够了。(湖北省少年科技中心 武汉市新宝电子电器厂 王双明)
