本文介绍的汽车电瓶充电机，采用现代PWM开关电源技术，不仅输出功率大、保护功能完善、体积小、重量轻、便于携带作业，而且充电电流能在（0.2～15）A内任意调节设定，从而扩大了充电机对各种不同容量电瓶充电的使用范围。
性能特点电瓶充电机的主要技术参数见附表。最大使用功率达180W，即对12V电瓶充电时，最大充电电流可达15A（24V电瓶时，充电电流最大7.5A），若使用功率超过了200W，电瓶充电机将自动保护性停机。该机保护功能完善，当输入市电超过240V时，充电机自动限流充电；输出短路时自动停机，排除短路后需要重新操作启动按钮，方能恢复充电状态。输出电流采用表头指示，可即时了解实际对电瓶充电的电流大小，通常以被充电瓶容量C的1／10作为标准充电电流。例如C＝120Ah12V铅酸电瓶，其1／10充电率为12A，充电时间约12小时。
附表: 主要参数表
参数名称 参数值 单位
输入电压范围 180～240 V\(_{AC}\)
功率限制电压 240 V\(_{AC}\)
最大输出功率 180 W
超载保护功率 200 W
充电 12V电瓶 0.2～15 A
电流 24V电瓶 0.2～7.5 A
开关变换频率 40 kHz
整机变换效率 ＞85 %
整机重量 1.3 kg
（输出线除外）
体积 170×140×75 mm\(^{3}\)
（长×宽×高）
电瓶充电机属手动调定电流充电方式，但兼顾一定的电压自调节功能，假设初充电时将充电电流调节至10A，随着充电时间的加长，电瓶端电压亦逐渐上升，充电电流会逐渐减小至8A左右，有利于延长电瓶使用寿命。

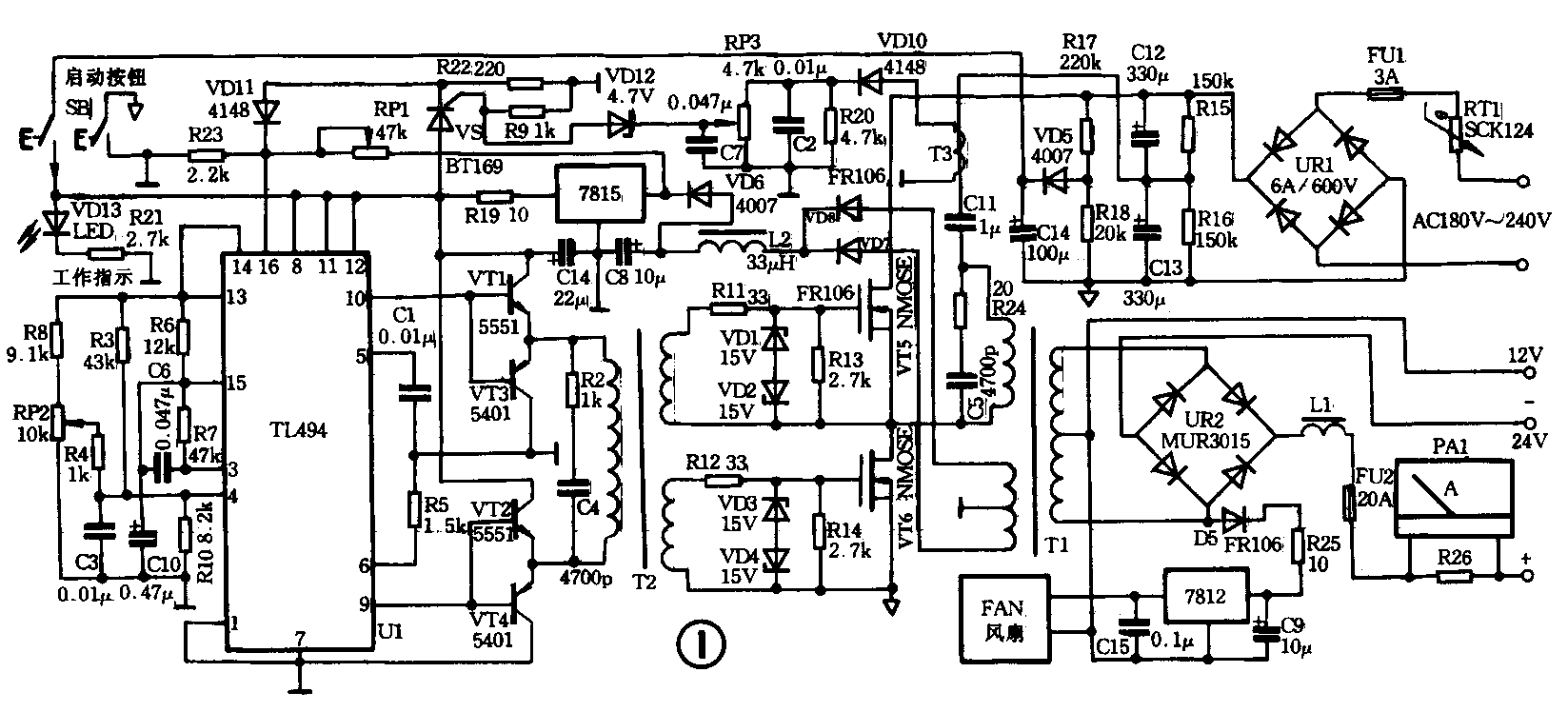

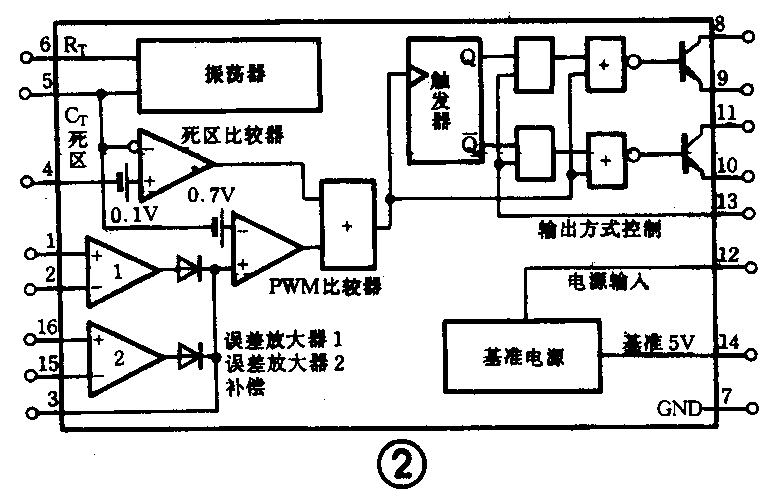

电路原理 图1是电瓶充电机电原理图，采用TL494专用PWM控制IC作脉宽调制半桥方式工作，IC内部结构方框图如图2所示。市电经UR1整流后，在C12、C13两端得到300V直流电压，一路直接加在功率开关管上，另一路经R17、R18分压得到约24V直流电压，作为控制电路及VT1～VT4推动级的启动电源。当按动常开启动按钮时，控制电路TL494加电起振，第9、10两脚输出反相脉冲信号，经VT1～VT4互补放大、T2次级倒相后，驱动NMOS管VT5、VT6作高压大电流开关变换，同时T1反馈绕组及输出绕组均产生感生电压。反馈电压经VD7、VD8作全波整流、C8滤波，最后由7815三端稳压器输出15V稳定电压，提供控制系统用电，启动过程结束，SB再恢复常开状态，电路仍能稳定工作。
RP1为输入过压检测保护设置电阻，一般调定在市电输入超过240V时，16脚内放大器翻转，使输出占空比加大，迫使充电电流大幅减小，限制电源功率始终不致超载运行。RP2为脉冲宽度设置电阻，用以连续调节输出充电电流值。RP3为过流检测设置电阻，当T3感生电压因过流而升高时，经VD10、RP3使VD12稳压管击穿，可控硅VS导通，R22上产生较大压降，先使控制电路自动降低输出功率，继而将进入非稳压状态的15V电源下拉至5V以下，达到过流自动关机目的。
输出电路分12V、24V两组输出，12V时为全波整流，24V时为全桥整流，均为高频直流脉冲充电方式。“＋”端为两组输出的公用端，输出部分与控制电路高度绝缘。
使用方法 该机在与市电接通，但未按启动键时，充电机呈待机状态，先根据被充电瓶的使用电压选择接入12V或24V充电端子，配接方法为输出“＋”对接电瓶“＋”极，输出“－”对接电瓶“-”极。而后将电流调节旋钮逆时针转至最小，再按启动钮，钮内指示灯亮，最后顺时针调节充电电流至设定值即可。
注意事项
1．每次充电启动或电源保护自动关机后需再启动前，应将充电电流调节钮先反时针调至较小位置再开机。
2．充电机输出“＋、－”端子与被充电瓶“＋、－”极必须相对应接入，不可接反。
3. 12V／24V端子不能同时对两组电瓶充电，以免过载使电路不能正常工作。
4．对于初充电时，电流调不到0.1C标准充电电流值，属于被充电瓶质量问题。随充电时间延长，其充电电流越来越大，属电瓶极板轻度极化，需监护充电。(蔡凡弟)
