TA1276AN是日本东芝公司为适应数字化电视发展的需求，于1998年8月最新推出的数码100（兼容正常扫描）彩电用的超大规模集成电路（外形见图1）。它具有PAL和NTSC制彩色电视信号视频解码、色度解码和偏转处理，适合于高画质、大屏幕、宽屏幕和倍场扫描电视。它拥有高性能的Y、U／Q、V/I信号的处理电路（信号带宽可达15MHz），色度PAL/NTSC的自动识别电路，50/60Hz的同步自动识别电路。PAL解码电路包含基带信号处理系统。TA1276AN全I\(^{2}\)C总线控制，通过总线可以对任何量进行调整。
一、TA1276AN的主要技术特征
在视频／色度处理部分：具有亮度延迟线，色副载波陷波，NTSC的I／Q解调，PAL的UV解调，能够独立地处理YUV信号输出，倍场的YUV信号输出。
亮度处理部分：具有黑电平延伸（I\(^{2}\)C控制），直流电平恢复电路（I2C控制），高亮度电路，延迟型孔澜锐度改善和超越其实电路（DLTI），γ校正电路，亮度噪声抑制电路，速度调制电路。
色差处理部分：具有色度细节增强电路，可选择的相对相位和幅度调整，真彩色恢复电路，彩色γ校正电路，基带色调控制电路。
文字处理部分：具有RGB三基色输出，OSD屏显界面，线性RGB界面，快消隐电路，基色激励控制，AKB控制功能。
偏转处理部分：具有高性能的同步分离电路，行、场振荡电路调整（通过I\(^{2}\)C总线），行场中心调整（通过I2C总线），正常模式下的行、场脉冲输出。

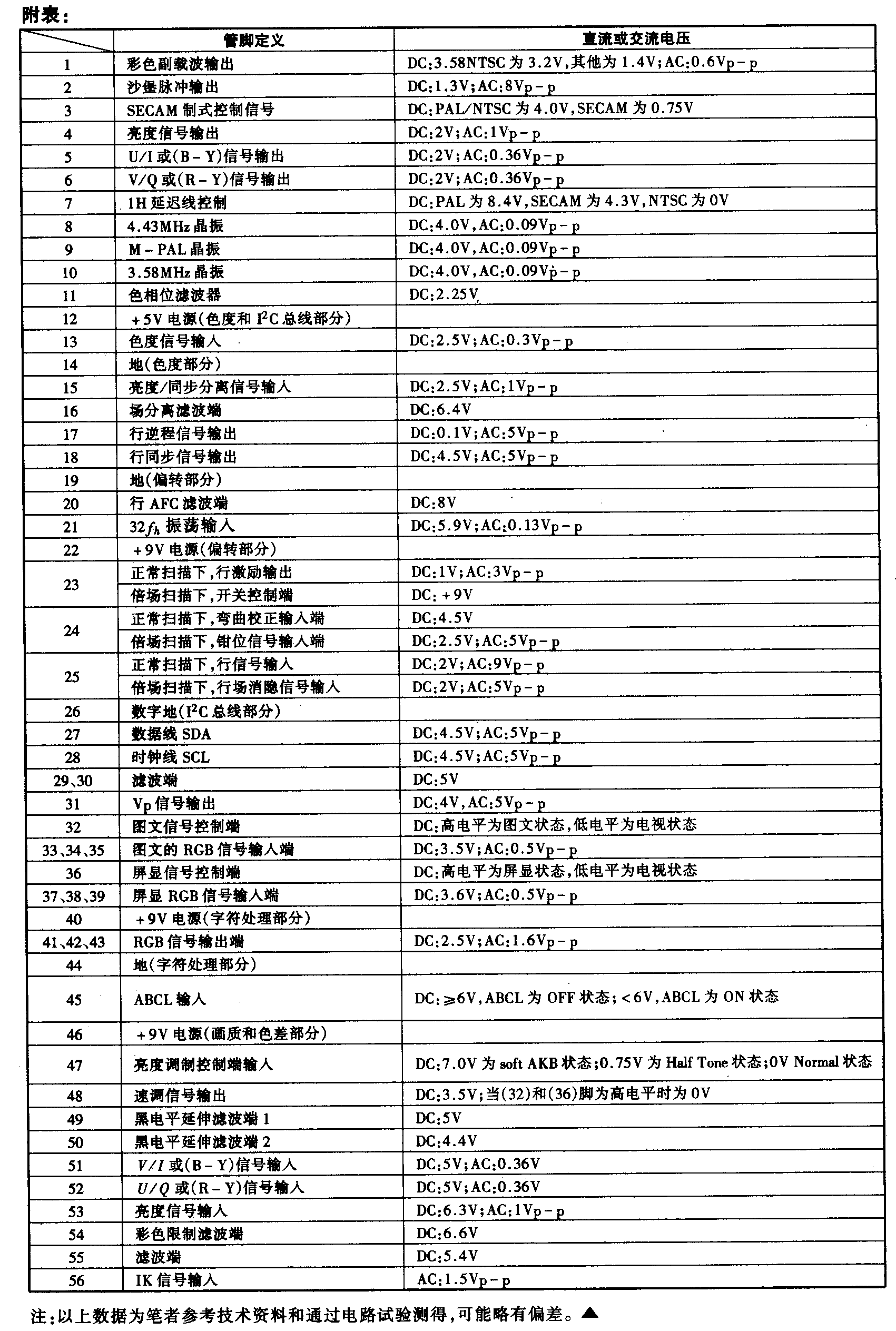

二、TA1276N各管脚的说明（见附表）
三、TA1276AN组成的倍频电视系统

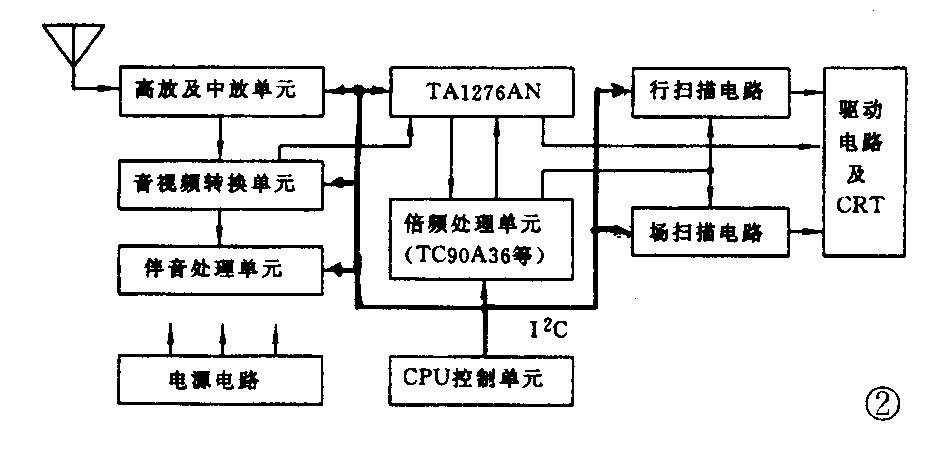

由TA1276AN组成的倍频电路系统如图2所示。
图中粗线部分为由CPU发出的I\(^{2}\)C总线数据流，对整个系统进行控制。
图中细线部分为信号的大致流程：由天线来的射频信号经高频调谐器成为38MHz的中频信号，中频信号经中放单元解码后，解调出TV的视频信号和伴音信号，然后输出到音视频（AV）转换单元与外部输入的视频信号和伴音信号（VCD、录像机、21针等）进行切换，切换后的伴音信号输出到伴音处理单元，进行SRS或3D等伴音处理后，经功放放大输出驱动扬声器。切换后视频信号（也可能是先经梳状滤波电路分离后的亮度信号和色度信号）进入到TA1276AN进行解码，解调出Y、U/I和V／Q信号并输出到倍频处理单元，进行倍频的处理，倍频后的Y′、U′/I′和V′／Q′信号再返回到TA1276AN，进行最后的矩阵解码，以及与VGA信号、OSD、TEXT等信号的切换，最终输出RGB信号至显像管驱动电路。倍频处理单元同时产生倍频的行、场激励信号和行、场同步信号（不同的倍频系统可能有所不同），去激励行、场扫描电路形成扫描光栅。
四、AKB功能说明：
TA1276AN在功能上除具有最重要的数码100的倍场信号处理外，还具有一项比较先进的功能设置，即TA1276AN本身内置暗平衡的自动调整功能AKB（Antomatic Kine Bias）。
TA1276AN中的AKB功能只是针对暗白平衡调整的。自动暗平衡调整是在场的逆程期（消隐期）内进行的，在芯片内部由定时脉冲发生器分别产生R、G和B的检测脉冲，叠加到场的消隐期内，并分别输出。在视放末级检测输出的反馈检测电流经检测电阻形成时分复用的电压信息（IK Line）输入到TA1276AN的。此信号在芯片内部进行R、G和B的时间分离，并经5外接滤波保持电容的滤波，形成一稳定的直流电压，与芯片的基准电压进行比较，取得可控制截止的电路增益调整即稳定的截止电压，从而得到稳定的暗白平衡。（孙士华）
