欧姆定律

在任何一段电路两端加上电压，就会产生电流，电流流过电路时不可避免地会遇到电阻。欧姆定律确定了一段电路中电压、电流和电阻这三个电学量之间的关系。下面通过简单的实验验证欧姆定律所阐述的主要内容。

1．长10cm、宽10cm、厚度1.5～2mm的胶木板（也可用三合板、塑料板）一块。

2. 2.5V手电筒用小灯泡2只。

3. 5号电池两节，电池夹1个。

4．直径3mm、长12mm的螺钉9只，直径3mm、长10mm的平头螺钉2只，螺母21个。

5．长10cm、宽1cm、厚约0.5mm的马口铁两条（可用罐头盒或易拉罐剪成）。

6．连接导线：单股铜芯塑料线（线芯直径0.3～0.5mm）约1m；细多股塑料软线（塑料线外径1.5mm左右）约10cm。

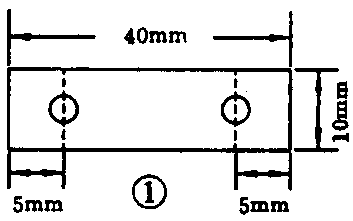

1．按图1剪好马口铁条2条，并按图示位置打两个直径3mm的小孔。

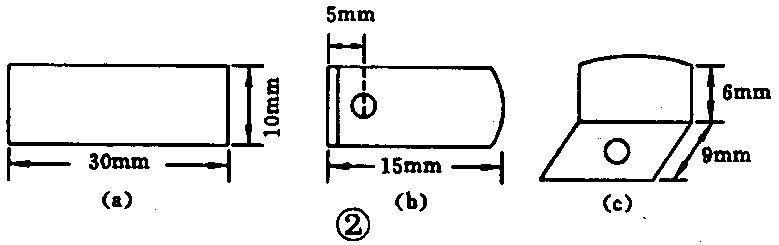

2．按图2（a）剪好2块马口铁条，对折成图2（b），并照图示位置打1个3mm的小孔，再照图2(c）所示形状把图2（b）的铁片弯好。

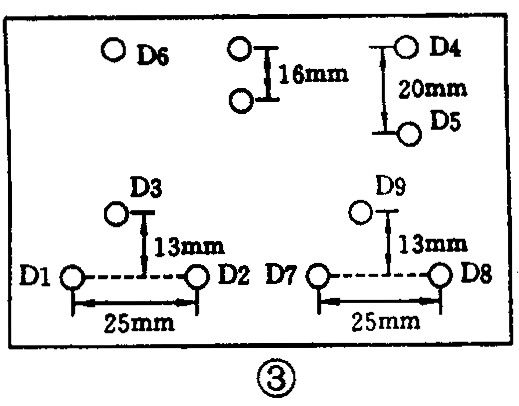

3．照图3所示尺寸，在实验板上打出11个直径3mm的小孔。

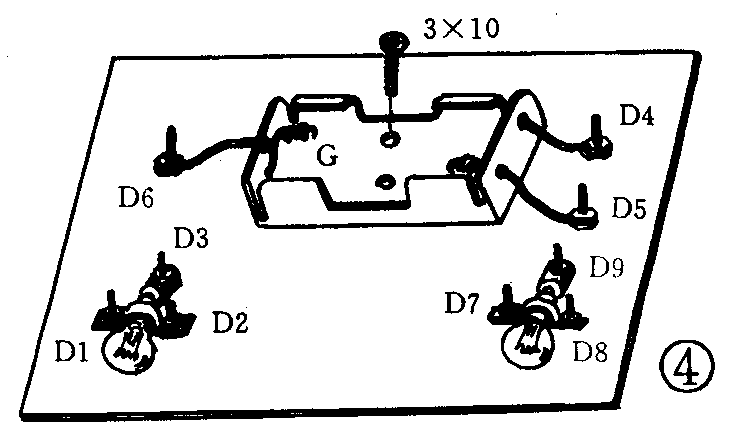

4．参照图4,用剪好的图1和图2（c）所示的金属片把2个小灯泡用3×12的螺栓固定好。固定小灯泡时，一定要使小灯泡的锡珠电极与图2（c)所示的金属片接触良好。

5．用 2个3×10平头螺钉把电池夹固定在电路板上。将3V的正、负极引出线分别压紧在D4、D5两个螺钉上。然后，用10cm长的细多股塑料软线两头剥出铜芯，一头缠在两节电池正、负极连接的极板上（图4中G点），另一头用螺母压紧在D6螺钉上。至此，实验板制作完成。

〔实验1〕电流（I）和电压（U）的关系

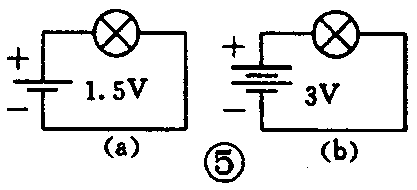

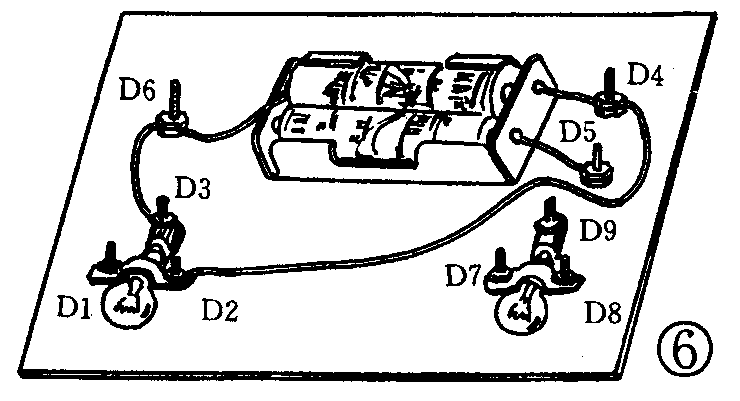

（1）按图5（a）在实验板上接好电路，如图6所示。此时，小灯泡只接上一节电池，记下它的发光亮度。

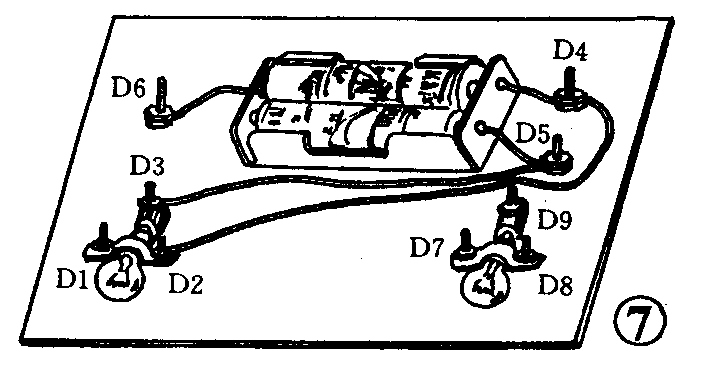

（2）按图5（b）在实验板上接好电路，如图7所示。此时，小灯泡接上两节电池，再记下它发光亮度。

实验结论：通过以上两次实验读者可以直观地看到，同一个小灯泡，接上一节干电池时，发光较暗；接上两节干电池时,发光较亮。说明在同一电阻两端，外加电压越高，流过电阻的电流越大。也就是说，在电阻不变时，流过电阻的电流与电阻两端的电压成正比。

〔实验2〕电流（I）与电阻（R）的关系

（1）按图8（a）在实验板上接好电路，仍如图7所示。此时，两节干电池接在一只小灯泡上，记下它的发光亮度。

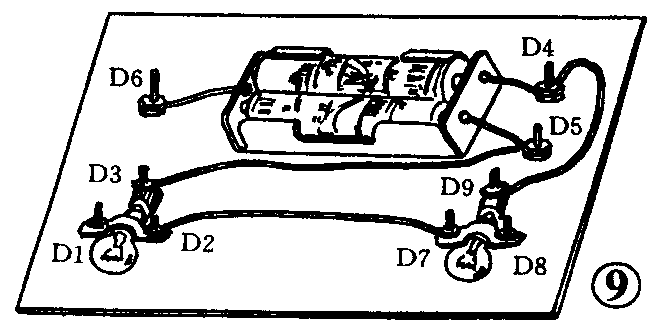

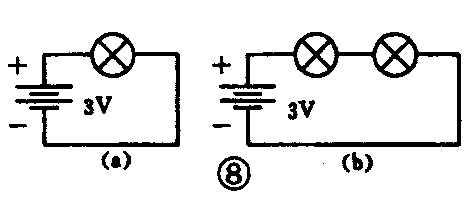

（2）按图8（b）在实验板上接好电路，如图9所示。此时两节干电池接在两只串联小灯泡上，再记下它们发光亮度。

实验结论：通过以上两次实验，读者可以直观地看到，电源电压不变，连接一只小灯泡发光较亮，连接两只串联的小灯泡，发光效暗。说明在同样电压作用下，电阻越小，电流越大。也就是说，在电压不变时，电流与电阻成反比。

把实验1和实验2的结论综合起来，大家不难总结出以下的规律：电路中的电流与加在电路两端的电压成正比，与电路中的电阻成反比。用简单的数学式于表示，可以写成：

这就是电学的基本定律——欧姆定律。(沈长生)
