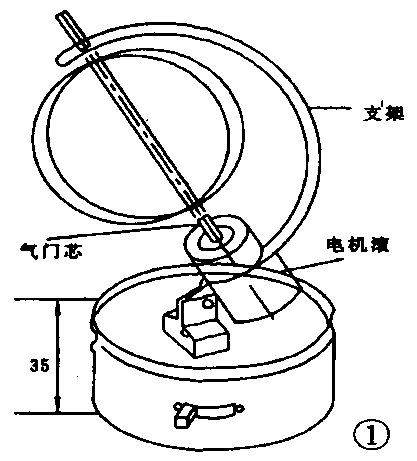

“扁地球”是一件有趣的小制作。它既可以演示离心力的作用，在一定程度上又可以说明地球呈椭圆形的原因，因此取名为“扁地球”，如图1所示。这个制作十分简单，它主要由底座支架、电动机、电池组及有弹性的金属环组成。当电动机带动弹性的金属圆环高速旋转时，产生的离心力使弹性金属圆环变扁。再利用一个多谐振荡器来控制它，就能更多地观察金属圆环变化的过程，收到很好的示范效果。

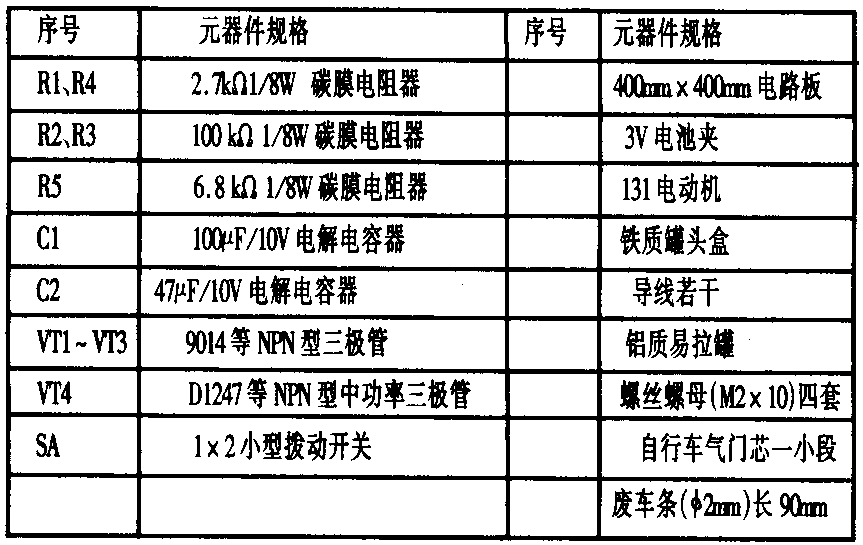

一、元器件及材料的准备（见下表）
上表中三极管VT4为中功率管，要求功率Pcm不低于1W，集电极电流Icm不小于1A。
二、机械部分的制作方法

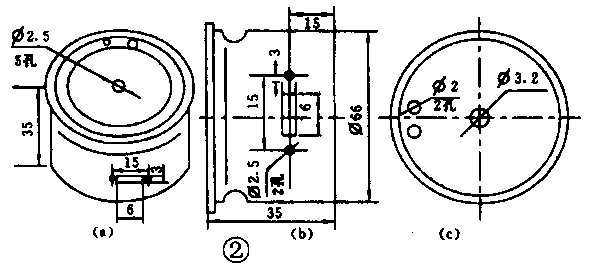

1．按图2（a）制作基座。在一铁质饮料罐距底部35mm处，用小钢锯边锯边转，锯下铁质饮料罐的底部。然后用什锦锉仔细修整锯口，去掉毛刺，使锯口平整光洁，作为基座。
2．按照图2（b）在距基座底边15mm处钻φ3的孔，再用什锦锉修成3×6的长孔。装入小开关，并钻两个φ2.5的固定孔，用螺丝将开关固定在基座上。
3．在基座上面钻一φ3.2的孔，两个φ2的穿线孔，见图2（c）。

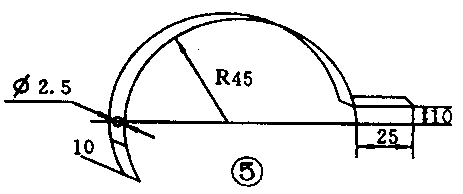

4．用剩余铁质饮料罐按图3制作电动机支架。按图4制作电动机固定套。按图5制作旋转轴支架，为了增加它的强度，可用一定20mm的铁皮折叠成双层，敲平后使用。
5．参考图1在基座上分别把3V电池盒、电动机支架用螺丝螺母固定在基座的下面和上面。
6.用电动机固定套把钢旋转轴支架与电动机一起安装在电动机支架上。

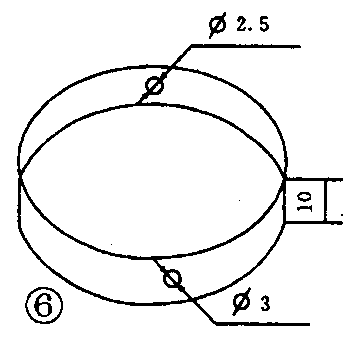

7．用剪子从铝质易拉罐上剪下一个宽20mm的圆环。并在圆环上对称的两点处钻φ2.5和φ3的孔各一个，如图6所示。

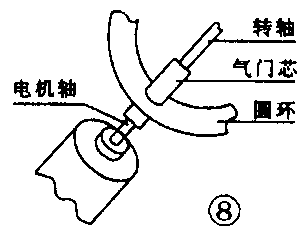

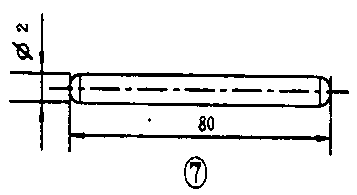

8.截取长度为90mm的废自行车车条做旋转轴，用锉将旋转轴两端的毛刺去掉，并锉一倒角，如图7所示。把做好的旋转轴插入铝质圆环中，其中φ3的一端用气门芯与电动机的轴相连，如图8所示。再将旋转轴一头插入旋转轴支架上的孔中，调整旋转轴支架与电动机轴的角度，使电动机轴与旋转轴在同一直线上，拧紧固定螺母。
9．调试时，使铝质圆环一端固定在旋转轴上（通过气门芯），另一孔可在旋转轴上自由滑动。
10.把电动机、电池盒用导线焊接起来。装上电池试一下，铝质易拉罐圆环应能顺利旋转。当易拉罐圆环由于离心力的作用变扁时，不应与旋转轴支架碰撞。
三、电路的制作与调试

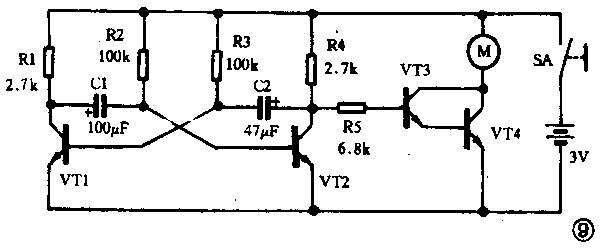

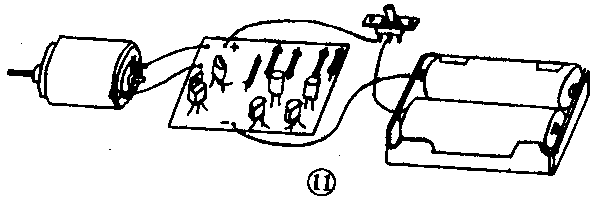

图9是扁地球的控制电路原理图。图10是它的电路板安装图，图11是它的实物图。组装时先将5只电阻器焊到电路板上。再把两只电解电容器焊到电路板上，并注意电解电容器的正负极性。最后把4只三极管焊到电路板上（参考图11），注意三极管的管脚排列，功率管的管脚排列与小功率三极管的管脚排列可能是不一样的。元器件焊好后，用多股导线连接电动机、电池夹和小开关，注意电池夹的正负极。由于电动机的转向没有要求，所以它的连接也不必考虑极性问题。只要元器件良好，焊接无误，电路是很容易制作的。如果需要改变控制电路间歇时间的长短，可以改变电容器的容量。最后将电路板装在基座内。由于基座是铁质的，所以要避免电路板的导电部分与基座相碰。晶体管多谐振荡器是一个非常简单的小电路，但是它的应用却很多。如“会眨眼的小动物”就是用它来带动两只发光二极管轮流发光的，这里介绍的有趣的扁地球又是一例，供参考。希望能对同学们有所启发，制作出更多更好的作品。 （周海）
