在电子制作过程中，有时需要测量一些阻值很小的电阻，如：改电流表量程时的分流电阻、过电流保护电路中的检测电阻、大电流导线的连接电阻、扬声器连接线的电阻、电感线圈的直流电阻，等等。在没有电桥的时候要测量1Ω以下阻值的电阻往往比较困难。本文分别介绍用万用表、示波器、晶体管特性图示仪测量低阻值电阻的方法。
一、用万用表测量
电路见图1。其中GB为充好电的5号镉镍电池；R为1Ω的线绕电阻，功率最好大于2W；S不要选用小电流的信号开关。测量时连好待测电阻Rx，合上S，再测量U1、U2的值，就可算出Rx＝U2／U1（Ω）。此法用500型万用表可测到0.1Ω，用数字万用表可测到0.01Ω。
在测量过程中需要注意：
1、GB要选用正品镉镍可充电池，充足电后一般可放电15～20分钟，由于刚开始放电时电池内阻变化较大，一般需过3分钟再测U1、U2的值。
2、测量电路中使用的连接导线截面积最好不小于0.5mm\(^{2}\)，并尽量短。
3、测量电路中所有接点必须接触良好，一般应采用焊接为佳。
二、用示波器测量测量
电路与图1相同，只是U1、U2的值用示波器测量。用示波器数格测量电压的方法是常用示波器的读者较为熟悉的，这里就不再介绍了。用示波器测量一般可测到2mmΩ。
在测量过程中需要注意：示波器控头打到×1位置，Y轴微调置校准位置，输入耦合置DC位置。在测量实践中你将会认识到一段稍细的导线也有好几毫欧电阻。
三、用晶体管特性图示仪测量
有晶体管特性图示仪的读者，用晶体管特性图示仪测量低阻值电阻是很方便实用的，不用添加任何器件。

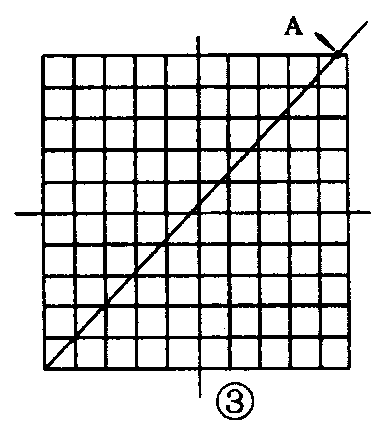

被测电阻与图示仪的连接方法见图2。例如被测电阻为4W、0.1Ω线绕电阻，图示仪峰值电压范围应打在20V挡，极性打在“＋”，功耗电阻打到0,Y轴作用取1A度，X轴作用取0.1V／度，峰值电压先打到0。按图2连接好后打开图示仪，把图示仪屏幕上的光点调到左下角，测试选择开关打到连有被测电阻的一方。慢慢地升高峰值电压，这时可看到屏幕上有一条射线自左下角慢慢地向右上角射去，当射线要射出屏幕时停止升高峰值电压，最后显示结果见图3。从图中A点看出当电流为10A时电压为0.98V，也就表示也电阻的阻值为：Rx＝0.98V／10A＝0.098Ω。

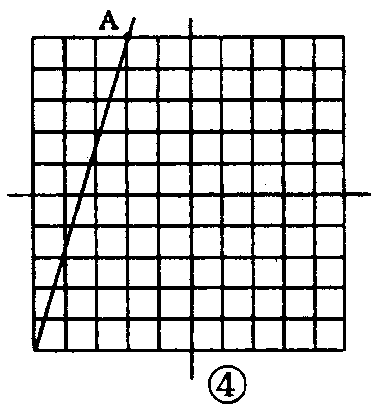

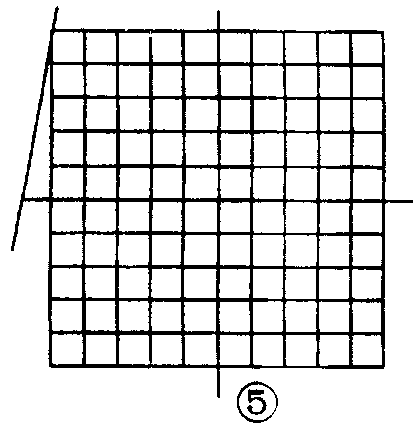

当图2中Rx直接用一根粗导线连接时，调X轴作用为0.01V／度，进行测量，测得的结果见图4。从图中A点可算出此时时的阻值为3mΩ，这就是仪器的测量内阻，实际测量时要减去此内阻。若把此时的屏幕曲线调节为图5所示（调节X轴位移），就不需要再在测试结果中减去此内阻值了。
测量时需要注意：
1、Rx同图示仪接触应良好。
2、测量时峰值电压必须慢慢升高、每次测好后要把峰值电压降到0。
3、如果被测电阻不能接受1A／度时的测量电流（7A有效值），请把Y轴作用打在500mA／度或200mA／度或100mA／度。
4、当集电极功耗电阻打在1Ω或2Ω时也可正常测量，但要白白在集电极功耗电阻上多耗电。
5、有兴趣的朋友还可用此法观测电阻烧坏时的阻值变化和熔丝管熔断过程中的阻值变化。(金忠阳)
