用氖管制作触摸门铃

🏠 首页 《无线电》杂志 1999年 🔗 第7期 🔗 第38页 分类:答读者问 🔗 迟健男 🔗

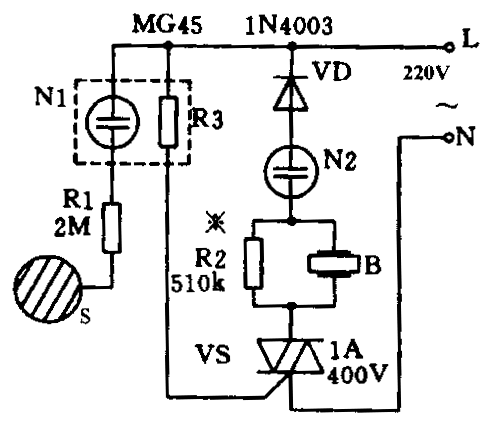

电路原理如附图所示。图中氖管N2、电阻R2和压电陶瓷片B的分布电容构成一个张弛振荡器;氖管N1和光敏电阻R3组成光电耦合器。来访客人触摸金属片S时,N1发光,R3阻值变小,双向晶闸管VS导通,220V市电经二极管VD整流后加在上述张弛振荡器上,振荡器起振,使B发出“嘟——”声,同时N2发出红光,告知有客人来访。本电路平时几乎不耗电。N1、N2可采用验电笔使用的启辉电压为60V左右的小氖管,VD采用反向耐压大于400V的硅整流二极管(如 1N4003、2CP18、BY127等),B选用任何型号均可。为增大音量,可加装简易助声腔。改变R2的阻值能改变音调高低,选择R2值时尽量使发声高扬有力。N1和R3用黑色胶布包扎在一起,构成光电耦合器。S用直径为10mm左右的圆铜片即可。

图1
图1 🔍原图 (491×425)

应特别指出,虽然S和火线相连,但因R1阻值足够,可以绝对保证没有触电的危险。(迟健男)
