例1：一台M－9000摄像机开机不能启动主电源，任何操作均无效。
分析与检修：松下M－9000摄像机，采用直流12V电源供电，经机内开关电源产生15V、9V和-8V三组电压（12V和5V是串联稳压电源电路产生的）。该开关电源主要是由主板右上部金属屏蔽罩内的振荡集成快IC1001（BA9703γ）、脉冲变压器T1001和整流滤波电路组成。经查发现电源输入板上的R1606（25MΩ）电阻烧毁，更换后，该机仍不能工作，主要现象是，打开电源开关，电源指示灯亮，约16秒后熄灭，整机进入保护状态，不能进行任何操作。重新启动电源，故障现象依旧。
拆下开头电源的屏蔽罩，测量T1001已损坏，因该元件奇缺，所以，特将T1001的实测数据绕制方法介绍给大家。

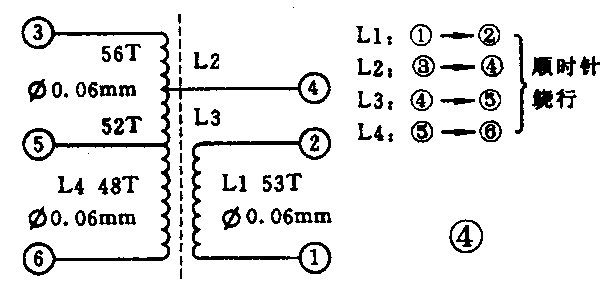

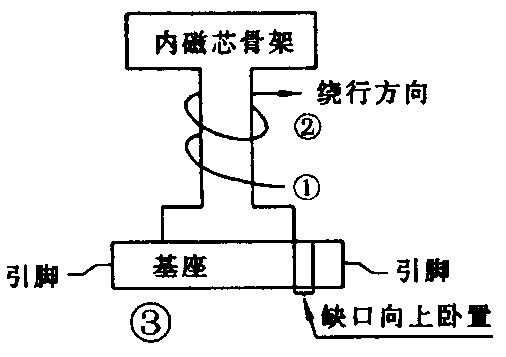

首先小心拆下T1001（在主板的位置见图1），因T1001是对称引脚，安装时请按图位置安装。先用尖利工具把T1001有磁盖与基座上的粘合物刮去，再用20～30V电烙铁，平压在T1001的上盖上数秒，轻轻撬下上磁盖，这时将内磁芯骨架上已氧化的漆包线拆下，按图2、3、4的绕法重绕。原漆包线是采用ф0.06mm，因T1001上磁盖与内骨架间隙较大，可用ф0.06～0.09mm的高强度漆包线绕制。重绕后，可滴入少许绝缘漆使绝缘性能更好，放两日或用电吹风吹烘数分钟，再将上磁盖用极少量703硅胶粘上，注意切不可密封粘合，以免影响散热。
T1001制好后，按图中要求焊上即可使用。随即故障排除。

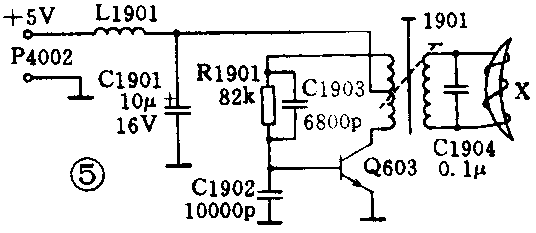

例2：一台M－9000摄像机，放像正常，记录时，不能抹掉磁带上原有信号，分析属抹音电路故障。该电路是一个超音频振荡电路，有关电路见图5。使摄像机进入记录状态，查Q603集电极为5V，基极为0.25V，且有波动，测R1901、C1903、Q603完好，显然是C1902漏电所致，更换同型号电容后，故障排除。

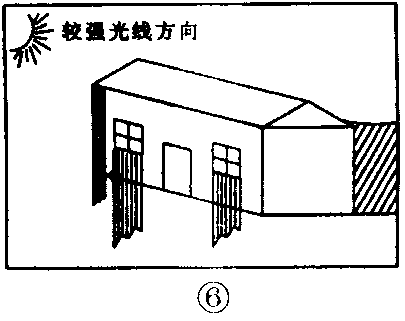

例3：一台松下DP200E摄像机，开机放像正常，从寻像器中观查景物时，出现图6的故障（图中阴影，实际是寻像中的高亮部分的拖尾现象。），记录后，重放该磁带时，出现原寻像器中的景物。
分析：该故障属CCD驱动放大电路，该电路板价格昂贵，元件奇缺，本人对比M－9000摄像机的CCD驱动电路板，发现电路元件同DP2000E的CCD驱动电路一样，取下已损坏的CCD驱动电路板（该板位置在摄像机CCD器件后面，编号为：VJB22117－4）用报废的松下M－9000摄像机中的CCD驱动电路。(郭强元)
