一、实验所用器材
1．长15cm、宽10cm、厚1.5～2cm的胶木板（也可用塑料板、有机玻璃板等）一块。
2. 2.5V小灯泡一只。
3．直径1cm、高3cm以上的接线柱两个（见图1）。
4. 5号干电池两节，两节电池夹一个。
5．直径3mm、长12mm的螺钉5只，直径3mm、长10mm的平头螺钉两只（见图4），配套的螺母13个。
6．长10cm、宽1cm、厚0.5mm的薄金属片一条。
7．连接用导线（单股铜芯塑料线，线芯直径0.3～0.5mm）约60cm。
8．实验用金属导线：直径0.5mm、长1m的铜丝一根;直径0.5mm、长1m的镍铬丝（可用电炉丝）一根;直径0.1mm、长2m的漆包线一根，长5m的一根；直径1.5mm、长5m的漆包线一根。
二、实验板的制作

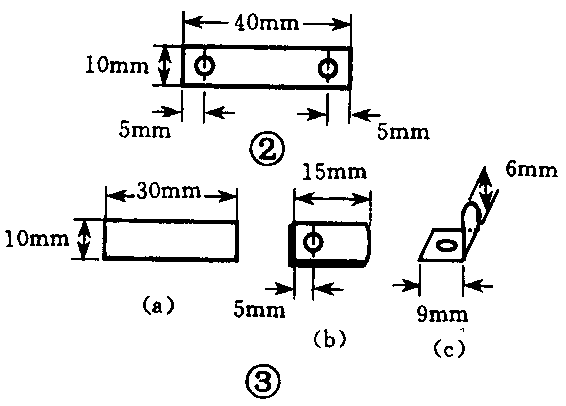

1．按图2剪一条金属片，并在金属片上按图示位置钻两个3mm的孔。
2．按图3（a）剪一条金属片，然后对折起来按图3（b）钻一个3mm的孔，再弯成图3（c）的形状。

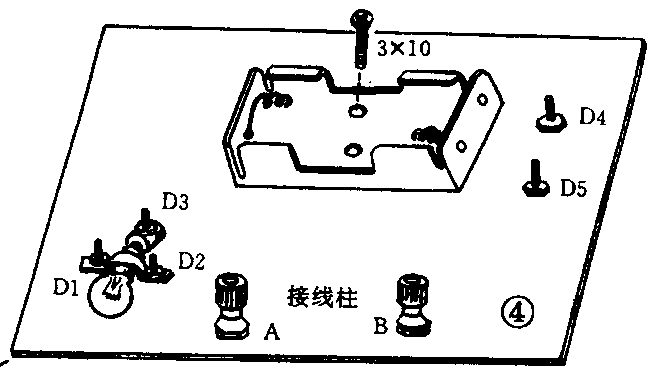

3．按图4用做好的上述金属片把2.5V小灯泡用3×12螺钉固定好，并保证小灯泡的焊锡点与图3（c）所示金属片接触良好。用两只3×10螺钉把电池夹固定在胶木板上。再把两个接线柱和D4、D5两只3×12螺钉紧固在胶木板上。
4．按照图5用导线把各部件连接好。
三、实验方法与步骤
1．把一根直径0.5mm、长1m的铜丝接在接线柱A、B之间，可以看到小灯泡发出很亮的光。把铜丝换成同样粗细、同样长度的镍铬丝，将会发现小灯泡的亮度明显减弱。以上现象说明，镍铬丝的电阻比铜丝大。从中可以了解直径相同、长度相等但导电材料不同的导线，电阻值各不相同，也就是导体的导电能力与导体的材料有关。
2．先把一根直径0.1mm、长2m的漆包线（把漆包线两头的漆皮轻轻刮掉，再镀上一层锡）接在实验板A、B两个接线柱之间，可以观察到小灯泡较亮；再换成一根直径0.1mm、长5m的漆包线，将会发现小灯泡的亮度明显减弱。以上现象说明，同种材料、同样粗细的导线，导线越长电阻越大，即导线的电阻与长度成正比。
3．取两根长度均为5m的漆包线，其中一根直径为1.5mm，另一根直径为0.1mm，先后分别把它们接在实验板A、B两个接线柱之间。我们将会观察到，接直径1.5mm的漆包线时，小灯泡较亮；接直径0.1mm的漆包线时，小灯泡较暗。以上现象说明，同种材料、同样长度的导线，直径越大（截面积越大）电阻值越小，即导线的电阻与导线的截面积成反比。
四、补充知识——导体的电阻率与导线电阻的计算
1．导体电阻率的概念

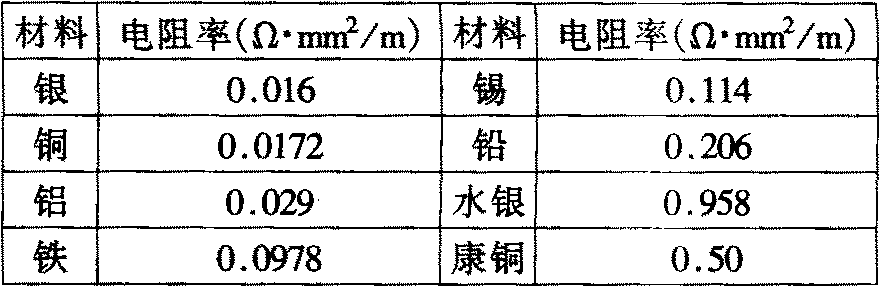

为了比较和衡量各种不同材料的导体导电性能的好坏，我们可以取同样长度、同样截面积但材料不同的导线，分别测量它们的电阻值。电阻值越小，导电性能越好；电阻值越大，导电性能越差。在电工技术中，常取长度为1m，截面积为1mm\(^{2}\)的不同材料的导线，在同样温度（一般为20℃）下，分别测出它们的电阻值，称为电阻率，同希腊字母ρ表示。常用几种导体的电阻率如下表所示。
2.导线电阻的计算
通过上述实验及分析，大家已经知道：导线的电阻与导线的长度及电阻率成正比，与导线的横截面积成反比。由此可以得到计算导线电阻的简单公式，即
导线的电阻=电阻率×\(\frac{导线长度}{横截面积}\)
〔例题〕已知铜线的长度为100m，横截面积为1mm\(^{2}\)，求这根铜线在常温（20℃）下所具有的电阻。
解：查上表，铜的电阻率为0.0172Ω·mm\(^{2}\)／m，代入上列公式得：
电阻=0.0172×\(\frac{100}{1}\)=1.72Ω
(沈长生)
