本文介绍一种新颖实用的遥控电路，它采用音频编译码方式，以红外线作信号载体，性能稳定，工作可靠，特别适合对家用电器进行遥控操作。它可以对一种家电实现多功能切换，如对电扇进行强、中、弱或阵风转换操作；也可以用一个遥控器对不同电器进行遥控（需增加接收电路的个数）。
一、编码发送电路
电路见图1。IC1使用CMOS单时基电路5G7555，也可以使用双极型555电路。IC1接成无稳态多谐振荡器，频率f1=1.44／（RP＋2R1）×C1。其中RP为RP1～RP8之一，RP1～RP8是音频频率调整电位器，S1～S8为编码开关，每个开关对应一种编码频率。8个编码音频相互间隔200Hz，在C1、R1固定不变时，RP1～RP8的对应值见表1。编码信号由IC1的③脚输出，去选通载频振荡电路。
IC2使用二输入端四与非门电路CD4001，用其中两个与非门组成载频振荡器，频率f0≈1／1.5RP9×C3，这里取f0＝38kHz。编码音频信号加至IC2①脚，对载频信号进行调制，经IC2另外两个与非门放大后，通过VT1驱动红外发光管VD1、VD2向外发射红外信息。
二、接收译码电路

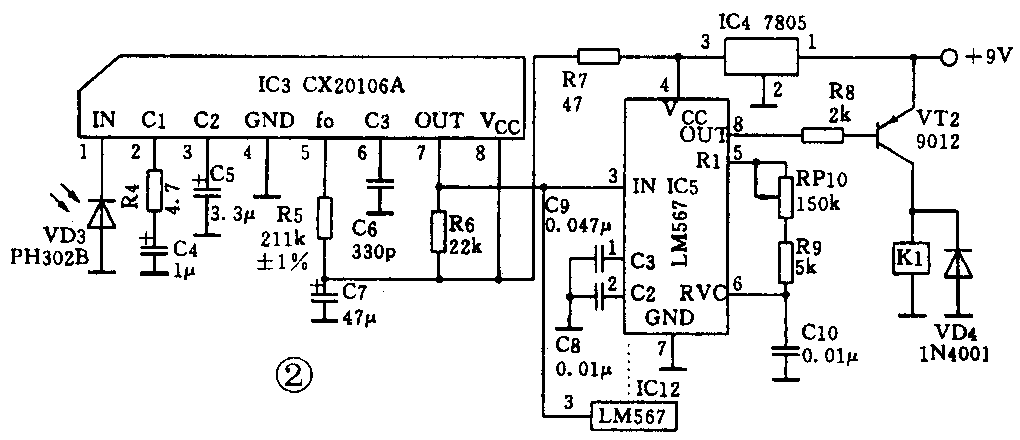

电路见图2，先由IC3从红外信号中解调出编码信号，再由IC5等进行音频译码，然后再控制执行电器作相应动作。
IC3使用红外解调电路CX20106A，其内部电路结构见图3。红外接收管VD3将接收到的红外信息转换成电信号，由①脚输入。R4、C4串联网络决定放大增益及频率特性。一般CX20106A总增益设计为80dB，使得VD3转换的微弱信号得到充分放大，保证⑦脚输出的编码脉冲的幅度在3.5V～5V范围。适当减小R4或增大C4会使增益有所提高，但C4太大时会使频率特性变差。为兼顾二者，通常取R4＝4.7Ω，C4=1μF。CX20106A采用峰值检波方式，检波电容C5一般取3.3μF。C5较大时将变成平均值检波，瞬态响应灵敏度会变低；C5过小时，虽然仍为峰值检波，且瞬态响应灵敏度很高，但检波输出脉冲宽度会发生较大变动，容易导致音频译码出错而产生误动作。R5是通带滤波器中心频率f0的设置电阻，改变其阻值可改变接收信号的接收频率，当f0偏离接收信号频率时，放大增益会显著衰减。一般技术手册中只给出f0=40kHz时，频率设置电阻为200kΩ，常数C=f0×R5。因此，当发送载颇为38kHz时，R5=\(\frac{40×10}{^{3}}\)×200×10338×10\(^{3}\)≈211kΩ。C6为积分电容，一般取330pF，C6较大时，虽然可使抗外部噪声干扰能力提高，但同时会使输出音频脉冲低电平持续时间增加，造成遥控距离变短。⑦脚为音频编码信号输出端，R6是输出负载电阻。

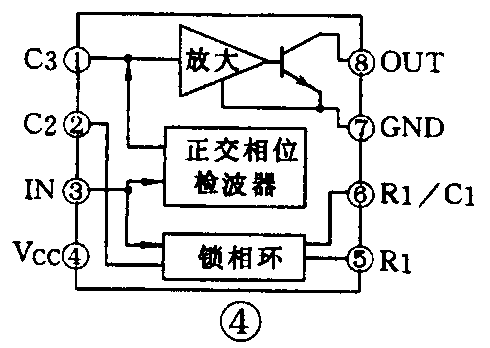

音频译码器IC5～IC12使用单音频译码电路LM567，组成8个音频译码电路，以对8个编码音频信号进行译码。图2只画出一个译码电路，其它7个与此完全相同。LM567内部电路结构见图4，它抗干扰性能好，对带外信号与噪音可进行有效的抑制。译码频率范围为0.01Hz～500kHz，可调带宽范围为0～14％，输出与逻辑电平兼容，输出（吸收）电流可达100mA，C9为输出滤波电容。C8为低通滤波电容，它决定锁相脉冲宽度。③脚为输入端，要求输入信号幅度不小于25mV。R9、RP10、C10确定译码频率f2，f2≈1／1.1（R9＋RP10）×C10。选择不同的RP10值，可使译码频率与编码频率一一对应，见表2。⑧脚为输出端，平时为高电平，当译码频率与③脚输入信号频率相同时，⑧脚输出低电平，使VT2导通，驱动继电器K1吸合，以控制执行电器动作。
三、安装与调试

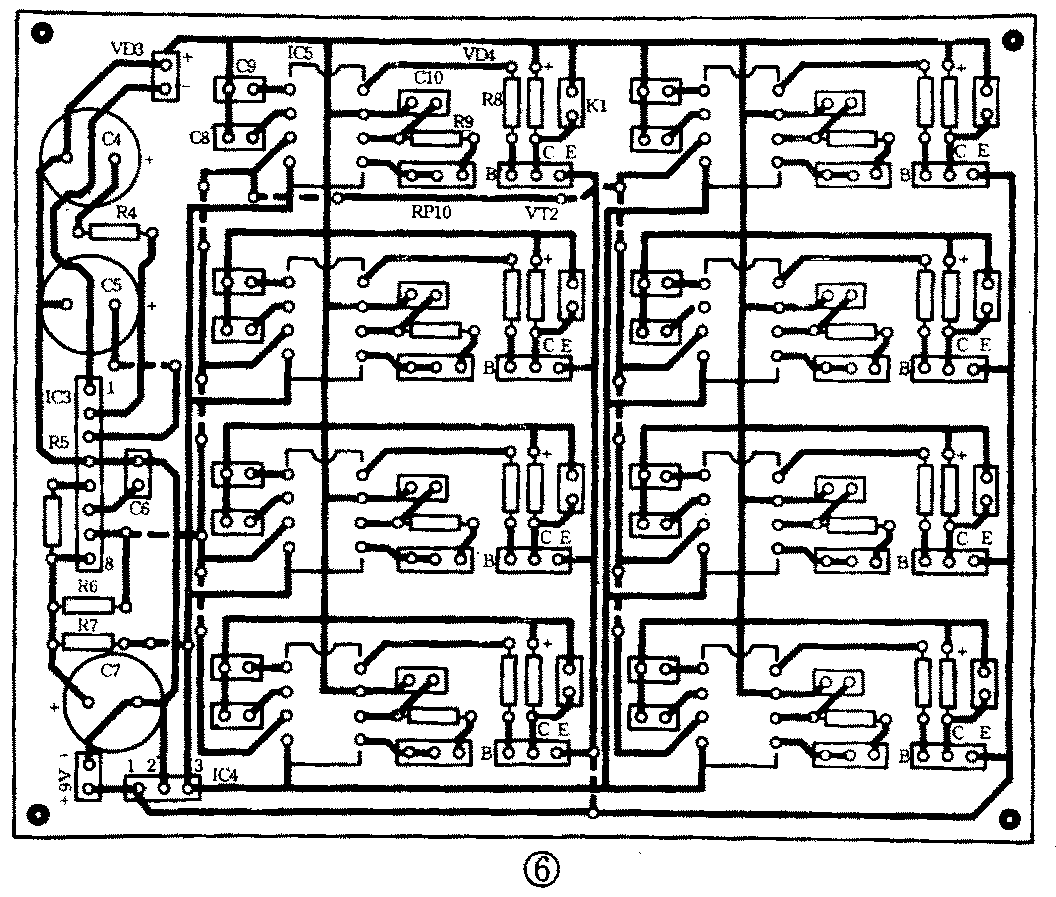

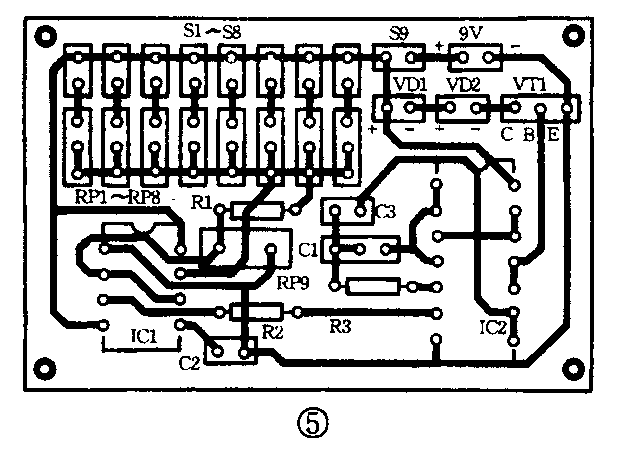

图5、图6分别为编码发送电路和接收译码电路的印制电路板图，比例为1：1，绘成单面板以便于业余仿制。由于具体控制对象不同，需要的通道数目可能少于或多于8个，读者可根据实际要求，按前述原理适当取舍。
全部元件安装完毕，检查无误后便可进行调试。调试分两步进行，具体方法如下：
1．载频频率调整
使发射机和接收机相距3m左右，红外发射管对准接收管。用万用表dB挡测量IC3⑦脚输出信号，在按下S1～S8任一键时，调整RP9（约12kΩ），使表针指示最大。然后拉远两机距离（8～12m），重调一次，使表针指示最大。这时发射载频与解调频率已基本调准在38kHz附近。
2．编译码频率调整

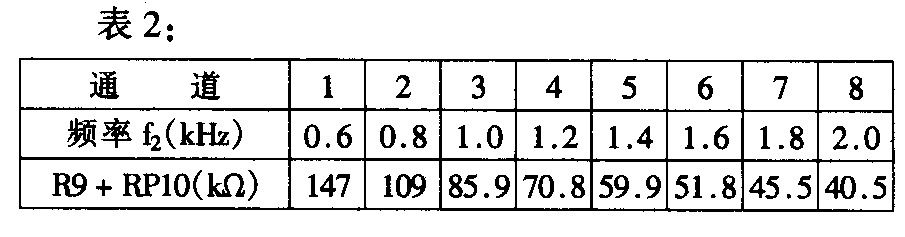

以第1通道为例，保持两机距离和角度不变，将RP1调至220kΩ（见表1）、RP10＋R9调至147kΩ（见表2）。此时按下S1，K1应吸合，就表示第1通道编码及译码音频频率已基本对应在0.6kHz。若K1不吸合，可微调RP1或RP10，使其吸合即可。其余通道可参考表1、表2，仿此调整，使每个通道的编码和译码频率一一对应。（瞿贵荣）
