如果您家的电扇不带遥控功能，不妨按本文提供的电路自己动手制作一个电扇遥控插座，即可方便地实现遥控操作。而且，电扇本身不必作任何拆动和改制，只需将电扇原有的电源插头插在本插座上，而将本插座的电源插头插在市电的插座中，电扇便具有以下功能：1．电源的通和断；2．普通风弱、中、强3挡的选择；3．阵风弱、中、强3挡的选择。另外，它采用单按钮操作，避免了多按钮遥控操作中需要一边向前看着遥控对象（负载）的运行和变化情况，一边还要低头看着发射器的面板以便寻找欲控按钮位置的麻烦。

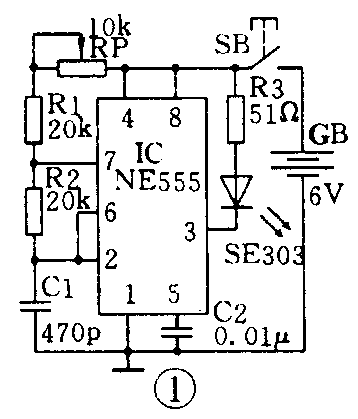

图1是单按钮遥控发射器，它的主体是由NE555构成的振荡电路，其③脚接红外发光二极管SE303，只要按压按钮SB，SE303便向外发射红外光，送给接收器。

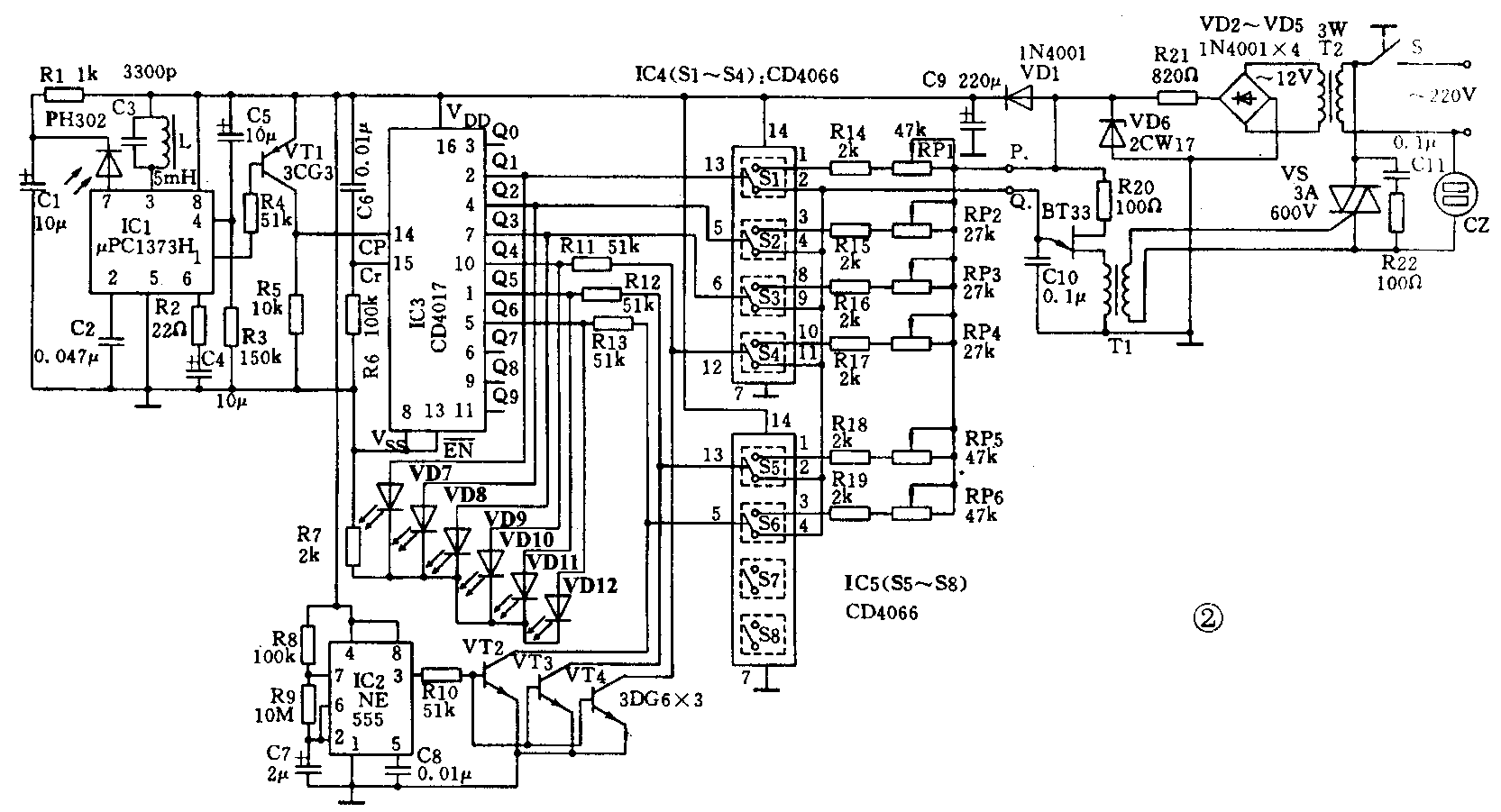

图2是接收器，电路中的IC1是μPC1373H，它是专为红外前置放大和信号处理而设计的集成电路。IC1的功能是：当它的⑦脚上外接的红外接收二极管PH302收到与谐振回路（L、C3）频率相符的红外光信号时，①脚输出即由高电位变成低电位。显然，按动一次图1中按钮SB，图2中IC1的1脚便出现一个负脉冲，使晶体管VT1的集电极出现一个正脉冲，即IC3（十进计数器／脉冲分配器CD4017）的计数触发端得到一个触发脉冲。另外，因为图2电路接通电源时，由C6、R6组成的微分电路已使IC3清零复位。所以可以根据对图1中SB被按压的次数选定IC3的某一输出端为高电平，例如，按压3次，则IC3的Q3端为高电平，而其它输出端均为低电平。Q3端的这个高电平使IC4（模拟开关电路CD4066）内的开关S3控制端加上高电位，故S3闭合，于是将电阻R16和电位器RP3串联的阻值接到由单结晶体管BT33构成的振荡器的P、Q二点之间，电源经过R16和RP3向电容C10充电，当C10上的电压达到BT33峰点电压时，BT33突然导通，C10通过BT33和脉冲变压器T1的初级放电，在T1的次级输出一个脉冲，触发双向晶闸管VS导通，使插座C2上的电扇得电运转。其运转速度由VS的导通角决定，P、Q二点间的电阻越小，导通角越大，运转速度越大。制作调试时，可使RP1～RP3的阻值依次减小，这样，当依次选择图2中Q1、Q2、Q3为高电平时，就会使IC4中的S1、S2、S3依次闭合，从而使电扇运行速度依次增强，它们分别对应普通风的弱、中、强3挡。Q4、Q5、Q6则分别与阵风弱、中、强3挡对应，阵风控制电压来自IC2（NE555），IC2接成超低频振荡器，阵风控制电压从IC2的3脚输出，经过限流电阻R10加到晶体管VT2、VT3、VT4的基极上，因此，当Q4、Q5、Q6中某一端，例如Q6，为高电平时，在IC2的控制下，VT3一会儿截止，一会儿导通，使加在对应的模拟开关S5控制端上的电压一会儿为高电位，一会儿为低电位，因此S5处在一会儿闭合，一会儿断开的状态，从而使电扇或运转或停转，产生了模拟阵风的效果。这3挡阵风的强弱是由电位器RP4～RP6的阻值大小决定的，制作调试时，使RP4～RP6的阻值依次变小，使Q4～Q6依次与阵风弱、中、强3挡对应。IC3的Q0和Q7～Q9输出高电平时，由于这几个端子空着未用，而S1～S6均因无控制电压而断开，故BT33触发电路无脉冲输出，VS关断，电扇停转，利用这几挡可实现关机。
VD7～VD12是普通风和阵风的选挡指示灯，由于任何时刻这些指示灯只能有一只被点亮，所以它们共用一只限流电阻R7。S为电源开关。
图2中VS触发电路的电源是由220V市电经电源变压器T2降压、VD2～VD5整流、稳压二极管VD6削波后得到的隔180°过零一次的与市电同步的电压，其波形近似为梯形。前级电路的直流工作电压由电容C9将梯形波同步电压滤波后获得，为了不影响BT33触发电路与主回路的同步，用二极管VD1保证前级电压与同步电压隔离。
两块模拟开关电路（IC4、IC5）CD4066只用其中的6个开关。脉冲变压器T1为市售成品。所有元器件的型号、规格和参数都已标注在图中。
调试工作有两条：第一、使红外发射和接收频率一致，调试方法是：调图1中的电位器RP，使得依次按压SB时，图2中的VD7～VD12能依次点亮即可；第二、风扇调速：分别对RP1、RP2、RP3的阻值进行调节，以改变电扇普通风各挡风速。不必测量电扇转速，根据个人主观感觉，使Q1、Q2、Q3 3挡分别达到自己满意的风速即可。用同样办法，调节RP4、RP5、RP6，使Q4、Q5、Q6依次为弱、中、强3挡阵风。
将接收器固定在电扇立柱上。红外接收管及VD7～VD12要露在机壳外面，面向使用者方向。长时间不使用插座时，应关断电源开关S。发射器不用时不耗电，接收器用的都是CMOS电路，静态耗电很小，是一种节能型装置。（迟健男）
