最近修了几台彩电，深深感到在维修实践中，要善于破除习惯思维定势，正确冷静地剖析故障症状的细微之处，对于快捷地排除故障特别是疑难故障是至关重要的。本文将笔者维修几台彩电疑难故障经验总结成文，以飨读者。
例1：一台金星C518彩电（NPC84-22机心），收看电视节目时，偶而能收到个别电视台的图像，但图像严重扭曲，上下翻滚，彩色严重失真，伴音声小失真而且时有时无，自动调谐功能丧失。
检查主板，发现和故障大致有牵连的元器件，包括高频头、声表面滤波器、6.5MHz降波器及其它滤波器。AFT中频变压器、IF中频变压器、IF处理芯片及外围元件，在以前检修时都作了检测与置换。经仔细检查，有两处置换有误：声表面滤波器误用日产37MHz的代换；6.5MHz陷波器误用6.5MHz滤波器代换。由于上述两只元件安装有误，破坏了整机中放幅频特性曲线，出现了上述故障现象。

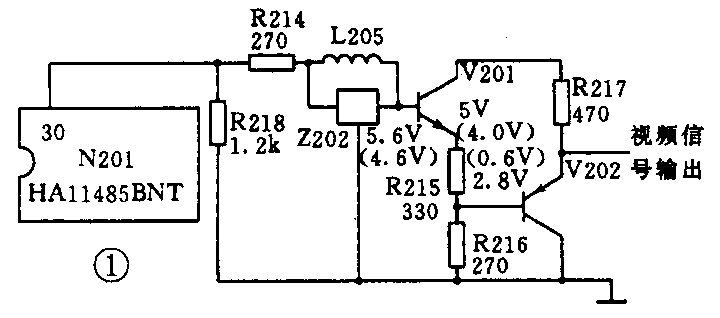

将两只元件正确置换后，机器故障症状大为改善，仅有图像扭曲现象。从扭曲程度看，表明视频信号中的同步头有压缩。然而用仪器查看IF处理芯片HA11485BNT视频信号输出（见图1）的视频信号又基本正常（图中括号外是电压静态工作值，括号内为加入电视信号的动态工作值）。查V202射极输出视频信号中的同步头明显压缩（正常情况下同步头幅值应占整个视频信号福值的25％），查V201基极输入的视频信号基本正常，这样，故障可压缩至V201、V202组成的放大器范围内。参照图1检查放大器工作点基本正常，又将放大器5只元件V201、V202、R215、R216、R217拆下检测全部正常。考虑V201和V202属非线性元件，发生软故障可能性较大，再将V201、V202全部换新，故障如旧。究竟什么原因致使放大器在动态工作时失常呢？
进一步检查，电视信号存在时，实测R215直流压降为3.4V，如此大的压降使得V202动态工作点有一部分进入饱和区域，这对于同步头朝下的负极性信号来说，同步头压缩畸变当然也就在所难免了。那么，加入电视信号后，R215两端失常的压降是如何形成的呢？结论只能是R215电阻变质。再次拆下R215电阻，测其阻值仍为330Ω，试将电烙铁头靠近该电阻利用辐射热加温，此电阻值迅速增至860Ω左右，说明有电视信号时，R215通过的电流增加而发热使阻值增加，发生自身压降失常。用一新电阻接入原R215位置，加电开机，电视图像伴音基本正常，但自动调台功能不佳，稍微调整IF中频变压器和AFC中频变压器后，机器声图正常。
例2：金星C4717彩电（东芝二片机），图像严重扭曲且彩色失真，时而出现负像，伴音时有时无但不失真。

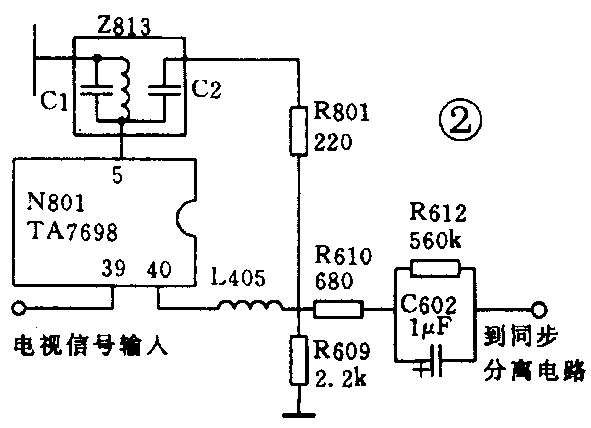

加电开机，输入电视信号，检查视频输出测试端子（X441）的视频信号输出完全正常，无任何失真畸变。故障可能出在X441测试端子后边的信号电路中，查TA7698全电视信号输入端（见图2）的信号正常。查倒相放大输出端，视频信号中同步头基本被图像信号所淹没，且随图像内容不同而视频信号也有不同程度的压缩。测电压值为3.8V（标称值3.8V），电压值为6.2V（标称值6.7V），什么原因造成电压下降呢？原因可能有：TA7698与之间的反相放大器失效。接入的外部元件对地等效电阻变小，负载加重也可能导致电压失常。先将R609的一腿脱焊，测试阻值正常，在路测试R610阻值及上的压降为0，均正常，再测R801两端压降竟有5V之多，正常情况R801电阻两端根本不可能有直流压降。进一步检查发现Z813色信号滤波器内电容C2漏电阻低至数十Ω，这样R801经C2对地形成回路而产生压降。将Z813由主板拆下分解后发现C2和C1电容表面发黑氧化而漏电严重了。将Z813整体更换后，机器收视正常。
例3．长城532彩电（东芝二片机），每次换台时，图像颜色仅维持3秒钟后突然消失，黑白图像和伴音始终正常。
将主板立起，轻击和故障有关的部分元件无效，再用电吹风加热或用酒精冷却怀疑的元件也无效，又调换晶振也毫无结果。立即转入对色度输入电路的检查，在图像有彩色的3秒钟内，查TA7698色度信号输入端⑤脚，色度信号峰峰值可达0.8V，而3秒钟后，⑤脚输入的色度信号峰峰值仅剩0.1V左右。如此小的色度信号当然无法继续维持N201（TA7698）内的色度放大器的正常工作，于是TA7698关闭了色通道，仅输出黑白图像信号。接着查TA7698全电视信号输入端波形，发现输入的视频信号中的色度信号也是随选台结束3秒钟后突然变小。再查N101（TA7680）视频信号输出脚，信号变化规律同TA7698一样。到此原因已十分清楚，机器换台3秒钟后无彩色，原来是TA7680脚信号输出不正常所引起，同N201 TA7698毫无关联。
TA7680脚为什么在选台3秒钟后停止输出正常的色度信号呢？由电路分析而知：高频头内电路、声表面滤波器及中放通道内个别元件出现软故障，都可能引起整机幅频曲线变差使色度信号大幅度衰减。但是，此故障的独特性在于是每次故障发生都是在选台3秒钟后，如此精确的时间规律又告诉我们，故障源决非一般的线性元件。考虑电视节目选定后，高频头的AFC电压和V\(_{T}\)电压如发生少量偏移将会引起相对于该频道的幅频特性曲线变差引发无彩色故障。于是测量高频头AFC电压，正常。测量VT电压，发现每次换台3秒钟后表针都向右方作做小位移。立即用示波器对V\(_{T}\)值进一步测试，将示波器Y轴输入选择DC挡，灵敏度置在10mV/格（带10：1探头），垂直位移旋钮反时针旋至一个合适角度，选择一个低VT的节目，使得V\(_{T}\)值决定的亮线位于示波屏中央，按动选台钮，不断使电视节目出现在电视屏幕上，此时观察到每次节目选定3秒钟后，都有近30mV的电压增加。在正常情况下，VT值30mV的微小变量，不会对整机幅频曲线有多大影响的。换句话说，如此小的电压变量不应对已经正常收视的图像颜色产生不良作用。既然这种情况出现，表明整机电路中，除检查发现微处理器的PWM调宽波输出有3秒滞后偏差外，电路中还存在其它故障。30mV的偏差电压只是故障的一个表面现象，这不是故障的真正根源所在。由电视天线输入端口到TA7680全电视信号输出脚之间，肯定还有不良元件存在，它直接影响了对色度信号的放大。从黑白图像可正常收视来看，唯一原因就是整机幅频曲线变劣所致，而影响整机幅频曲线的关键元件就是声表面滤波器和高频头了，试换声表面滤波器后，人工调台正常。在调准电台的V\(_{T}\)值上，增加或减少50mV值对收视质量毫无影响。恢复整机电路后，电视机接收效果完全正常。此时尽管微电脑在调定节目后，使VT电压仍然输出3秒滞后的30mV电压漂移，但它实际上已不影响正常收看电视节目了。
从以上的和分析可知，这例故障实际原因有二个：声表面滤波器轻度损坏；微电脑芯片轻微变质。由于这两个元件的变质，相互作用，才构成了少有的故障现象。(石金刚)
