充电式电动剃须刀以其使用方便、耗电量小、充电简单、不需经常更换电池等优点，获得了广泛的应用。目前，国产和进口的许多品牌的充电式剃须刀，都是采用小型电源变压器降压。在充电的过程中，充电电流使变压器发热，散热条件较差，使变压器温度升高，绝缘材料逐渐老化，绝缘性能降低，使用日久往往导致变压器损坏。为此，笔者对充电式剃须刀的电路进行了改进，经实际使用，效果很好。

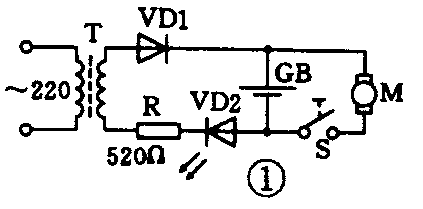

市售电动剃须刀的电原理图如图1所示。充电时，首先将开关S断开，使电机M处于断路状态，否则就不能给充电电池GB进行有效充电。VD1是整流二极管，对电源变压器次级交流电进行半波整流。经半波整流后的直流脉动电流通过充电电池GB、发光二极管VD2、限流电阻R、与电源变压器的次级线圈形成闭合回路，对GB进行充电。
在正常工作状态下，GB两端的直流脉动电压在2V～3V左右，发光二极管VD2两端的工作电压在1.5V左右，充电电流为几个毫安，电源变压器的额定功率在1W以内。在给蓄电池充电时，往往不得小于8个小时，这样，电源变压器在满负荷的情况下，长时间的工作，造成热量积累，很容易损坏电源变压器。
电源变压器烧毁后，很难在市场上买到。又由于该变压器体积小巧，导线细如发丝，很难自己动手修复。

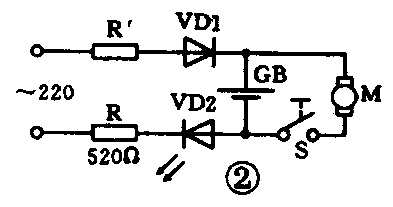

电源变压器在电路中所起的主要作用有两点：（1）将220V、50Hz的交流高压，降至6V～9V左右的低电压；（2）将初、次级电源进行隔离。如果不用变压器，改用一只阻值合适、功率大小也合适的金属膜电阻来串联在电路中，直接将220V、50Hz的交流电降至所需要的工作电压，是否可以呢？笔者经过实验，证明用电阻代替原电源变压器完全可行。修改后的电路如图2所示。其中R’就是1／2W72kΩ金属膜电阻。用此电阻代替原电源变压器后，连续24小时不间断对蓄电池进行充电，工作正常。在充电过程中，该电阻没有发现过有发热现象产生。
虽然用电阻降压存在带电问题，但由于剃须刀的外壳是塑料绝缘体，刀片及金属网罩与电路部分不直接接触，中间有塑料件隔离，所以实际操作和使用是安全的，不会发生触电的意外事故。
在去掉电源变压器后，电阻R’是串联在电路中的。为了安全、实用，笔者试把R’的阻值增大数倍，选取R’的阻值为72kΩ。经过运算，充电电流只有3mA左右，R’的电功率只有0.6W左右。通过改装、观察、实际使用，充电后的剃须刀转动有力，工作正常。（苗连松）
