本文介绍一种简易晶体管挑选器，它体积小巧，携带方便，而且可用于大功率晶体管的挑选。

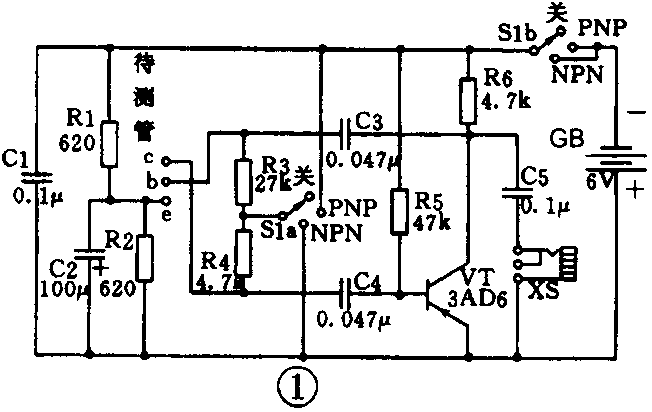

电路如图1所示。晶体管VT、待测管、C3、C4、R3（R4）、R5等组成自激多谐振荡器，适当选择R3（R4）、R5、C3、C4的数值，可以得到某一频率的音频信号，该信号经扬声器或耳机放出声音。如果被测管是好的，扬声器就有声音输出；如果被测管已损坏，扬声器就没有声音输出。

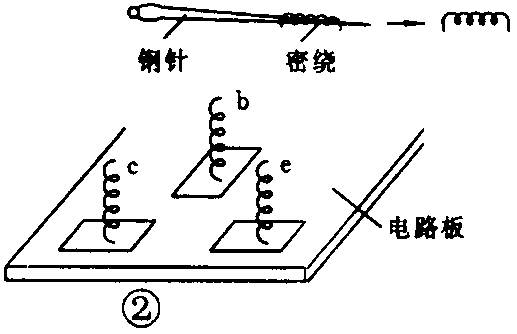

元器件的选用：电阻可用1／8W碳膜电阻，阻值已标在图1中；电容可选用瓷片电容；VT1选用大功率管3ADb，以适应测试大功率管的需要，要求其β值在50左右，而且管子质量要好，以免出现误测现象；S1a、S1b为双刀三掷开关；被测管的插座可以用集成电路插座改制，也可参照图2自制。对大功率管，应把电路中接e、b、c三脚的引线引出后，接上鳄鱼夹子，再连接大功率管的相应管脚。
电路装好后无需调试即可使用。注意，测试过程中，若管子类型不同，听到的音频信号驱动扬声器的音调可能会有所不同，这属于正常现象。（刘兴明）
