（张玉明）场输出集成块烧坏，在彩电修理中是个常见的故障。烧坏的原因有如场输出集成块电源电压升高、场输出电容击穿或漏电、场输出负载电路接触不良短路或漏电、场输出集成块散热不良或本身故障。这些原因比较好找。但有些原因十分难找，如场逆程升压电容容量降低或断路、场消振电容容量减小或失效、行振荡定时电容性能变差等故障而被忽视。下面以实例说明。
例1 松下TC－840DD彩电。
故障现象：一条水平亮线。

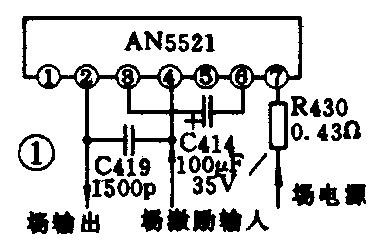

分析与检修：参阅图1，查场输出集成块AN5521⑦脚供电电压，电压为零。其原因是保险电阻R430断路、场输出集成块损坏。换新的集成块及电阻后试机仍为一条水平亮线，测场激励信号输入端④脚电压，电压为零且AN5521很烫。立即关机，发现场输出集成块又损坏。最后查到是场逆程升压电容C414（100μF／35V）容量降低。这种电容如果容量下降一些就会在屏幕上部出现不规则的粗回扫线，如果容量下降过多，场块就会损坏。逆程升压电容的容量下降越多，场块就越易损坏。换新的逆程升压电容及场输出集成块后，故障排除。
例2 日立CPT1888彩电。
故障现象：一条水平亮线。

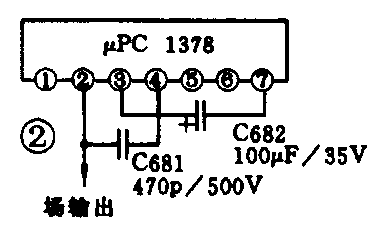

分析与检修：参阅图2，测场输出集成电路μPC1378②脚输出端对地电阻，电阻值为零，说明此电阻已损坏。查外围元件未见异常。换新块后，光栅上半部出现几条回扫线，测各脚电压均正常。试机不久场块又损坏。测场逆程电容C682（100μF／35V）正常，最后查出是消振电容C681容量减小。这种电容容量减小越多，场块就易损坏。更换新的谐振电容和场输出块，故障排除。
例3 福日HFC—1824R彩电
故障现象：屡烧场输出集成块，光栅呈一条水平亮线。

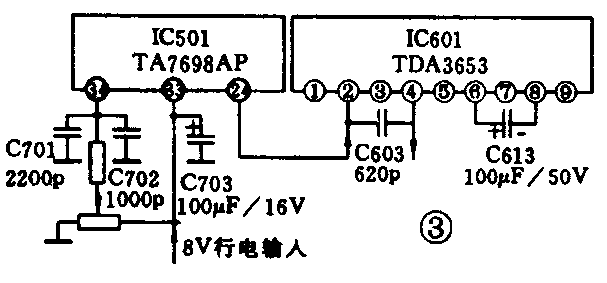

分析与检修：焊下已损坏的场块，查外围电路基本正常。换块后测场供电电压为26V，正常，但光栅上部有回扫线，手摸场块温度较高。关机，参阅图3，测场输出电路有关元件。特别重点检查消振电容C603，逆程升压电容C613，均未见异常。至此检修陷入困境，继续测场输出块IC601TDA3635各脚电压发现③脚电压为1.8V偏高（正常应为1.2V）外，其余各脚电压基本正常。③脚电压偏高，表明IC501TA7698AP输出场锯齿波幅度过大，此时认真倾听能听到“吱吱”声，说明行频过低。因此重点检查IC501行振荡定时元件，发现定时电容C701（2200p）性能变劣。换新后，故障排除。
