MPEG-2/DVB 数字卫星接收机

🏠 首页 《无线电》杂志 1999年 🔗 第5期 🔗 第6页 分类:业余实验与制作 🔗 钟厚琼 🔗

PHILIPS公司推出DSI系列全功能MPEG-2/DVB数字卫星接收机,其特点是可接收所有符合MPEG-2/DVB标准的付费电视业务和数据广播,也能接收“不加密”数字业务和符合DVB标准的广播节目。

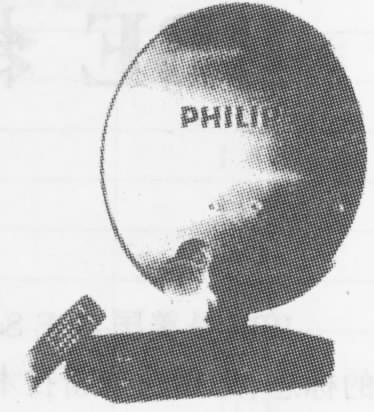

图1
图1 🔍原图 (374×412)

该机可用于EPG电子节目单的应用可编程接口及用户接口以及DVB字幕显示等。它的灵活结构具有突出的优越性,可与诸如MediaHighway或Open TV之类的专用应用编程接口协调工作。

采用模块化结构设计,可满足不同电视制式的要求,不受任何区域及制式的限制。它支持多种条件接收系统,并在同一个机箱里包含了多个条件的接收系统。通过其内置的调制解调器和所选择的条件接收系统,能方便地接收诸如订购节目、按次计费、脉冲式按次计费等收费电视业务。它还可通过IEEE 1284接口或RS232接口与计算机相连,进行数据广播接收,以后还可以提供IEEE1394接口。

为满足诸如RCA和Euroconnectors连接的要求,其内部按照模块化的方式互连,同时还拥有高速数据接口等。该机的模块化设计,可满足现在和今后业务提供者的要求。它通过数字广播流达到了软件自动更新,无需另加任何新硬件的功能。

该机还支持下述功能:通过安装应用程序接口实现电子节目单;图形用户接口满足和EPG一样的使用界面;字幕以DVB字幕方式,基于比特映射图;它允许广播者在显示屏上显示任何字体的字符;图文信息插入彩色电视信号的消隐期等。该机可用遥控器操作。DSI系列数字卫星接收机采用的硬件包括SGS-Thonson ST-20核心处理器、ST3520A/L解码器、1~4MB(可调)的快闪ROM、512K~4MB(可调)的系统RAM;8K~16K(可调)的EEPROM、2或4MB的视频RAM等。该卫星接收机采用模块式解码系统结构,设计十分合理。采用230V电压,能耗低于30W。(钟厚琼)
