问:压电陶瓷片的工作原理是什么,业余条件下如何判断压电陶瓷片的好坏?(北京 孙及)

答:压电陶瓷是一种人工合成的压电材料(目前应用最广泛的是锆钠酸铅)。压电陶瓷片受到外来压力时,它的两面会产生电荷,电荷量与压力成正比,这种现象称为压电效应。压电陶瓷还具有逆压电效应,即在外电场作用下,会发生形变。由此,压电陶瓷片可以用作发声元件,例如压电蜂鸣器,也可以用作于小功率高频扬声器。

常用的压电陶瓷片如图1所示,它是在铜质金属圆板上覆盖一层压电陶瓷,在陶瓷表面再涂一层银而制成的。图1(a)为压电陶瓷片的符号,1(b)为其外形。

图1
图1 🔍原图 (491×298)

压电陶瓷片用字母B表示,其规格按其直径的大小不同而不同。常用的有φ15毫米、φ20毫米、φ27毫米、φ35毫米等类型。

压电陶瓷片的好坏可用万用表进行检查。如图2所示,从压电陶瓷片的两极引出两根引线,然后把它平放在桌子上,将两根引线与万用表两根表笔分别连接好(万用表置于最小电流挡),然后再用铅笔的橡皮头轻轻压在陶瓷片上,此时万用表指针若有明显摆动,则说明压电陶瓷片是好的。(沈长生)

图2
图2 🔍原图 (383×303)

问:有的驻极体话筒底部印制板分成三部分,如何使用?(北京 戴科)

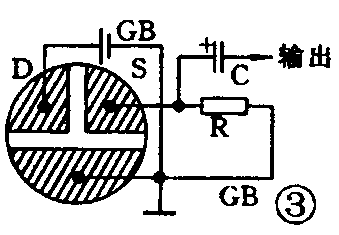

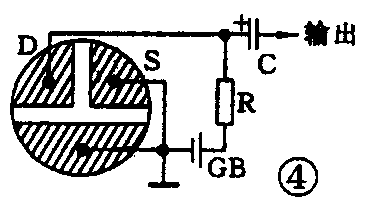

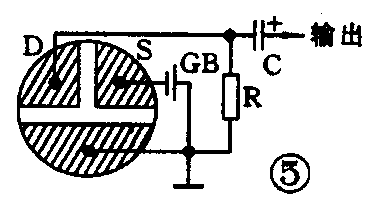

答:驻极体话筒内部一般都装有一个用来进行阻抗变换的场效应管,其栅极直接与话筒振动膜连接,源极和漏极从底部印制板引出,如图1所示。根据电路的需要可按图2、3接成源极输出电路;或按图4、5接成漏极输出电路。图中电源为3V~12V,电容4.7μF~10μF,电阻2.4kΩ~5.1kΩ。(沈长生)

图3
图3 🔍原图 (250×223)
图4
图4 🔍原图 (275×185)
图5
图5 🔍原图 (339×235)
图6
图6 🔍原图 (367×211)
图7
图7 🔍原图 (371×207)

问:请介绍驻极体话筒的结构。怎样用万用表判断驻极体话筒的好坏?(北京 张勇)

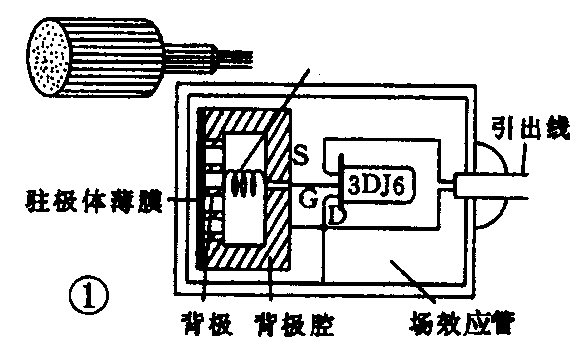

答:驻极体话筒的外形和内部结构见图1。

图8
图8 🔍原图 (581×359)

ZCH-12型驻极体电容话筒的主要性能为:

感度:-70dB(0dB=1伏/微巴,在1kHz条件下);

输出阻抗:1000Ω(1000Hz时);

频率范围:2O~1000Hz;

指向性:无方向性;

尺寸:直径13mm,总长23.5mm;

重量:约7g。

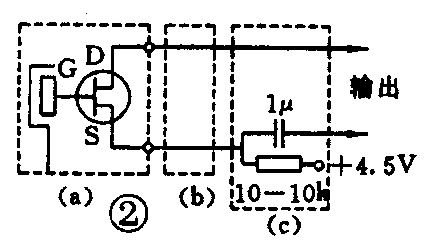

驻极体振膜与背极靠得很近,它们之间的电容约30pF。由于容量小,该电容话筒输出阻抗很高,约几十兆欧,所以使用时必须采用阻抗变换器。目前大都采用场效应管(一般都用3DJ型)接成源极输出电路,如图2所示。图中a表示传声器组件(一般场效应管与驻极体话筒同装在一个外壳内),b表示连接插头,c表示阻抗变换元件(一般都装在被控制的设备中),经过变换后的阻抗为1000Ω左右。场效应管用的4.5V电压(也可以是其它电压数值)由控制设备中取出。在电源负极接地的控制设备中,只要将驻极体话筒引出线(一般都是用一根金属隔离线引出)的外皮(金属网)接控制设备的地线,然后芯线通过一个降压电阻接到控制设备电源正极,同时在芯线上串上一个电解电容器接控制设备放大器的输入端即可。

图9
图9 🔍原图 (427×249)

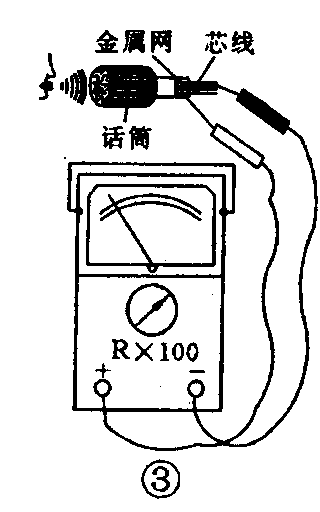

驻极体电容话筒可用万用表电阻挡大致检查其好坏,见图3。将万用表置于R×100挡,用黑表笔接驻极体话筒芯线(相当给阻抗变换管的漏极加上正电压),红表笔接话筒引出线金属网,此时万用表指针指在某一刻度上,然后我们用嘴对准话筒吹气,万用表指针如有较大摆动,则说明驻极体话筒是好的。(沈长生)
