一、常见原因
损坏行输出管的原因有：
1．必然性损坏：所用行输出管不良或功率、耐压余量不足。
2．过压性损坏：开关电源+B电压过高，引起行逆程脉冲电压升高，或因逆程电容失容、开路而引起行逆程时间变短，引起逆程脉冲幅度过高而将行输出管c、e极击穿。
3．过流性损坏：行输出变压器短路或质量低劣（如损耗大、电感量偏小、高压硅堆热击穿等），行输出变压器次级所接负载短路、行偏转线圈短路、行频偏低、S校正电容漏电或击穿等都会使行输出管功耗增大而损坏。
4．欠激励性损坏：行激励不足，不能使行输出管工作在截止或完全饱和导通两种状态，致使管子损耗增大而损坏。
二、检修方法
对于屡损行输出管故障，上述第一类原因实际很少见（因不会所换管子都不合适）。因此检修者的首要任务就是要确定屡损行管（行输出管简称，下同）是上述后三类原因中的哪一类，然后再确定故障点予以排除。笔者在长期修理实践中摸索出“稳压管”加“保险丝”，辅以“摸”、“看”、“测”的办法来准确判定故障，实践证明十分有效，下面介绍给大家。
换新行管后，先在电源+B电压输出端（经限流电阻后）与地之间并联一只功率1W，稳压值比+B电压大5V左右的稳压二极管；再在行管c极连线中串联一只500mA（25英寸及以上机可串联700mA）保险管，即可开机工作。当机器自动停止工作时，检查稳压管和保险管会有以下三种情况：
1．稳压管击穿，保险管未熔断，行管未损。
停机时，迅速手摸行管，发现行管温升不是很高，这说明原先行管受损，是+B电压过高所致。应检查开关电源的取样、脉宽（或频率）控制、误差放大电路。重点要检查脉冲耦合电容［如三洋80P机心中的C314（47μ／25V）、83P机心中的C330（100μ／25V）］是否失容或变质；＋B电压可调电阻（如上述机心中的VR301、W321）有无接触不良。上述元件必须用替换法检查。
2．稳压管未击穿、保险管熔断、行管未损坏。

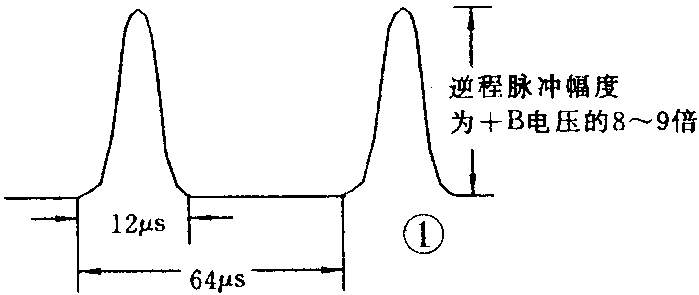

这表明原行管受损是过流性损坏，说明行负载存在短路或行频偏低。一般以行输出变压器（以下简称行变）及行偏转线圈短路较为多见。可只焊开行偏转线圈一个线头，在行管c极串联一只电流表来判定。若焊开后的电流减至300mA或以下（25英寸以下机，下同），说明行变及它的次级负载基本正常，故障点在行偏转线圈短路或S校正电容漏电。若焊开后电流没有明显下降，总电流仍大于500mA，则肯定行变或它的负载有短路性故障。也有可能是行频偏低。当是行频偏低时，一般会听到“吱吱”行频声，且荧屏上不会出现正常的画面。应重点检查行频定时元件，特别是电容和晶振。有条件者可用示波器观察行管c极波形，正常波形如图1所示，行频振荡周期64μs，其中逆程时间l2μs。

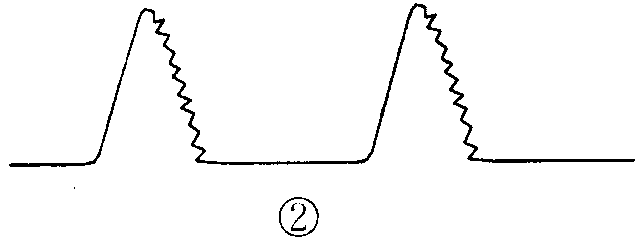

图2为行变短路时的波形图，由图可看出逆程脉冲幅度减小，波形呈不规则的锯齿状。
3．稳压管未击穿，保险管熔断、行管损坏。

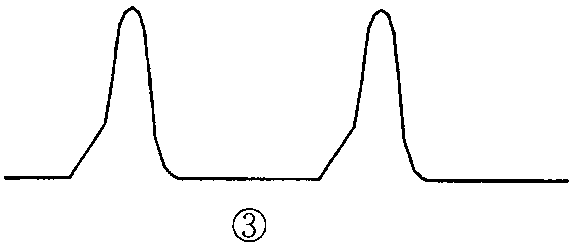

这表明是行管先损坏而导致过流将保险管熔断。行管的损坏系逆程电容开路或失效，或者是行激励不足所致。若是逆程电容开路或失效可观察到行幅缩小，屏幕上有时还会看到“振铃”现象。用示波器观察行管c极波形，可看到逆程时间小于12μs，行逆程幅度大于10倍+B电压，在行管损坏时，手摸行管温度不是很高。若观察到图3所示的波形，则可肯定是行激励不足。由图可看出，在导通期间的后段有一“斜坡”正是这一“斜坡”使得管子在正程期间不能完全导通，使c、e极间加有较大的压降，导致管子功耗增加而发热厉害，时间一长极易损坏。因此在管子损坏时，手摸管子若觉得很烫，则十有八、九为行激励不足。应重点查行推动管β值是否变小、集电极降压电阻有无阻值增大、激励级滤波电容有无变质漏电、行管基极回路元器件有无变质和虚焊等。
三、检修实例
例1．一台莺歌C53-2-RC彩电（电源部分为三洋80P机心），无规律性损坏行管。
按上述方法接上稳压管和保险管，更换行管后开机，约30分钟时光栅消失，开关电源停振。经查并联的120V稳压管击穿，保险管及行管完好。显然是+B电压过高所致。用替换法更换C506、VR501（＋B调整电阻），试机，稳压管再次击穿。检查其它电阻电容和晶体管均未发现异常，决定用替换法检查开关变压器。可开关变压器①、⑦、⑨、⑩脚均在底板的塑料支架下面。无奈只好用小钢锯锯掉上述脚位下面的塑料支架。结果发现⑩脚焊点发黑，焊锡裂化。此时真相大白，重焊后，故障排除。这是因为⑩脚散热不良（又不易发现）使焊点产生裂纹，接触电阻大增，有时甚至断开。此时调制管Q502、Q504无法工作，致使开关管O503的b极电位上升，导通时间延长，＋B电压升高而使行管击穿。
例2.一台莺歌C54-6-RC彩电，工作一段时间后便损坏行管。
按上述方法接稳压管和保险管，并更换行管后试机，并密切注视荧光屏和行管的温升情况。约2O分钟后，发现行管温度已相当高，为了证实是行管过流引起过热还是行激励不足导致过热。用一电流表监测行管c极电流仅为400mA，表明行管过热原因在后者。在路测量行推动管c极电压偏低，怀疑行推动管有软击穿，换一新品试之仍如此。检查行推动管c极滤波电容未见异常。故怀疑行推动管c极供电电阻R512（3.9k3W）变值。经测阻值果然增大至近7kΩ，换新后试机，行管温升正常，屡损行管现象消失。
例3．一台长虹2151Z彩电，不定期烧行管（有时几十天又不出故障）。
按前述方法安装上稳压管和保险管试机，并注意荧光屏及行管温度的变化。当工作近3小时时，突然行失步，画面迅速缩小，光栅随之消失。查保险管已烧断，稳压管完好，行管也未损坏。显见原行管是因过流而损坏，故障应是行负载短路或行频偏低所致。由于故障出现瞬时首先表现的是行失步（若是行负载短路只会行幅缩小，场幅增大，不会先出现行失步），据此，确定故障为行频偏低所致。而影响行频的主要元件是N101（LA766）外接晶振G421（503A16），怀疑不良，换新后烧行管现象再未发生。
例4．一台昆仑S514彩电（三洋83P机心）有时一开机便烧行管，有时又不烧行管。只要过了开机关，以后就一切正常。
由现象分析，开关电源开机瞬间输出过压极有可能。故决定先不接行管，暂在+B电压端接一只100W灯泡试之。开机发现灯泡发白光（实测电压为190V），然后很快降为发暗光（实测已恢复正常值130V），这说明开关电源中某一元件不良。重点怀疑厚膜块A301（JU0ll4）、电容C330（100μ25V）及+B调整电阻W321（1kΩ），当用替换法换新C330后，开机瞬间过压现象再未出现。但用万用表测C330充放电却正常，看来是该电容高频特性变差所致。接上行管，屡损行管现象从此消失。（王绍华）
