上海求精仪表厂生产的MF50型、上海第四电表厂生产的MF368型、杭州电表厂生产的U－20型等万用表的表盘上均设有LI、LV刻度，但这两条刻度平时不太容易引起使用者的注意，因而常常忽略了对它们的有效利用。本文就谈谈这两个刻度的意义和一般应用。
一、LI、LV刻度所表示的意义
LI、LV刻度是万用表欧姆挡的辅助刻度，它们分别表示在用欧姆挡测量元件的电阻时，流过被测元件的电流和加在被测元件两端的电压，简称负载电流LI和负载电压LV。
LI刻度的起始值在欧姆挡各量程挡都是零，而满度值为欧姆挡各挡所使用的工作电压除以各挡的中心电阻值。例如MF50型万用表的欧姆挡中心为10，则在R×1挡时，LI的满度电流为15mA；R×10挡为15mA；R×100挡为1.5mA；R×1k挡为150μA；R×10k挡也为150μA。可见LI刻度的满度值在欧姆挡各量程中是不同的。
LV刻度满度值在欧姆挡各量程均为零，而起始值为该欧姆挡所用的工作电压。例如MF50型万用表在R×1～R×1k档为1.5V，R×10k挡为15V；而MF368型万用表在R×1～R×1k挡为3V，而在R×10k档为12V。
二、LI、LV刻度的几种用法
以MF50型万用表为例进行介绍。
1．测量二极管的正、反向特性。
测正向特性时，将万用表拨至R×100或R×1k挡，红表笔接二极管负极，黑笔接正极。例如在R×100挡，指针偏转位置为R＝1000Ω时，LI＝0.75mA；LV＝0.75V，表明此时二极管两端电压为0.75V时其内部流过的电流为0.75mA。测出的电阻值为该二极管的正向电阻，LI、LV刻度上的数值即为该管在此点的特性。测反向特性对调表笔即可。
2.测量稳压管的稳压值。
测量稳压管的稳压值，一般要用JT－1型晶体管特性图示仪，但这在业余条件下是难以办到的。我们可以利用LV刻度来测量。方法是将万用表拨至R×10k挡，红表笔接正极，黑表笔接负极。因R×10k挡表内工作电压为15V，所以LV刻度此时满度值为15V，如表针指在LV刻度0.9V处，则表明该稳压管的稳压值为9V。仅比用JT－1型图示仪测量相差0.5V左右。这在业余条件下还是可以的。由于受表内工作电压的限制，这种方法只适宜测量稳压值在15V以下的稳压管。
3．测量三极管的穿透电流I\(_{ceo}\)。
利用LI刻度可以很方便地测出三极管的穿透电流I\(_{ceo}\)，比各类书刊中所介绍的估算方法要直观得多。以PNP型管为例，万用表拨至R×100或R×1k挡，红表笔接集电极，黑表笔接发射极，使表针偏转最大，此时，万用表指针在LI刻度上的读数即为该管的穿透电流Iceo；LV刻度上的数值为加在三极管c、e极间的电压。测大功率管时，可用R×1或R×10挡。
4．测量三极管的HFE。
设LI、LV刻度的万用表一般都附有三极管H\(_{FE}\)的测试装置，但受表内工作电压的限制（大多数表用1.5V，也有用3V的），如果要测定三极管工作在较高电压下的HFE，就显得无能为力了。这时，可按图1的方法连接。其中电位器RP用来调节I\(_{b}\)的大小（特别注意测量前应放在阻值最大的位置），三极管发射极所接电源电压（GB）应按它的实际工作电压确定。如实际工作电压为12V，则GB也应为12V。测量时，调节电位器RP，使Ib为适当数值，此时万用表上LI刻度的数值便是I\(_{b}\)，电流表的数值为Ic，因为H\(_{FE}\)＝Ic／I\(_{b}\)，即可推算出该管的HFE值。
5．测量表头灵敏度。

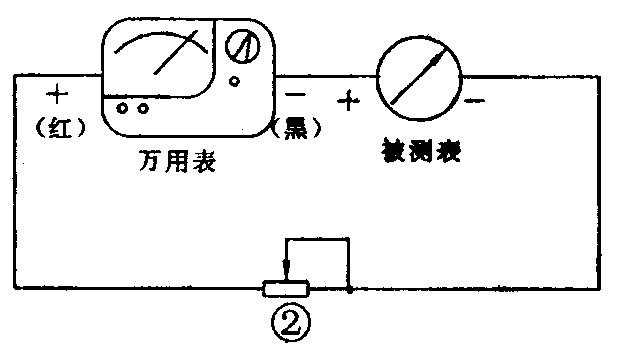

测量表头的灵敏度即测量表头的满度电流。将万用表拨到R×1k挡，与表头串联，再串接一只500k左右的电位器（注意测量前电位器应放在阻值最大的部位），按图2连接。测量时调节电位器，使被测表到满度，此时万用表指针在LI刻度上的数值，即为表头的满度电流值。如果被测表的满度电流较小，例如1mA，可改用R×100挡，若被测表的满度电流较大，例如为10mA，可用R×10挡测量。总之，在测量时，应尽量使表外接近满度值，这样误差较小。
还可以利用LI、LV刻度很方便地绘制出二极管的特性曲线，限于篇幅，这里不多赘述。 (郑玉科)
