本电路可以使彩灯随着音乐的强弱及音调的高低频频闪烁。

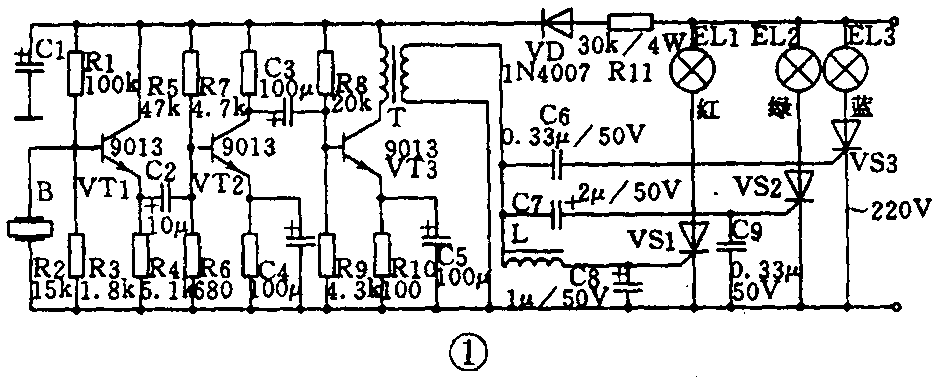

电路图见图1。该电路由三级放大电路和三分频控制电路组成。由声源发出的声波被压电陶瓷片B拾取为音乐信号，经 VT1、VT2、VT3三级放大后由变压器T输出控制信号。这个信号又经L、C8；C7、C9；C6分别分离出低、中、高三个分频信号，由这三个分频信号分别控制VS1、VS2、VS3的导通，由此可以根据声音的高低分别使灯EL1、EL2、EL3发亮，使灯光发出红、绿、蓝的不同颜色。其中EL1、EL2、EL3也可以是彩灯串。

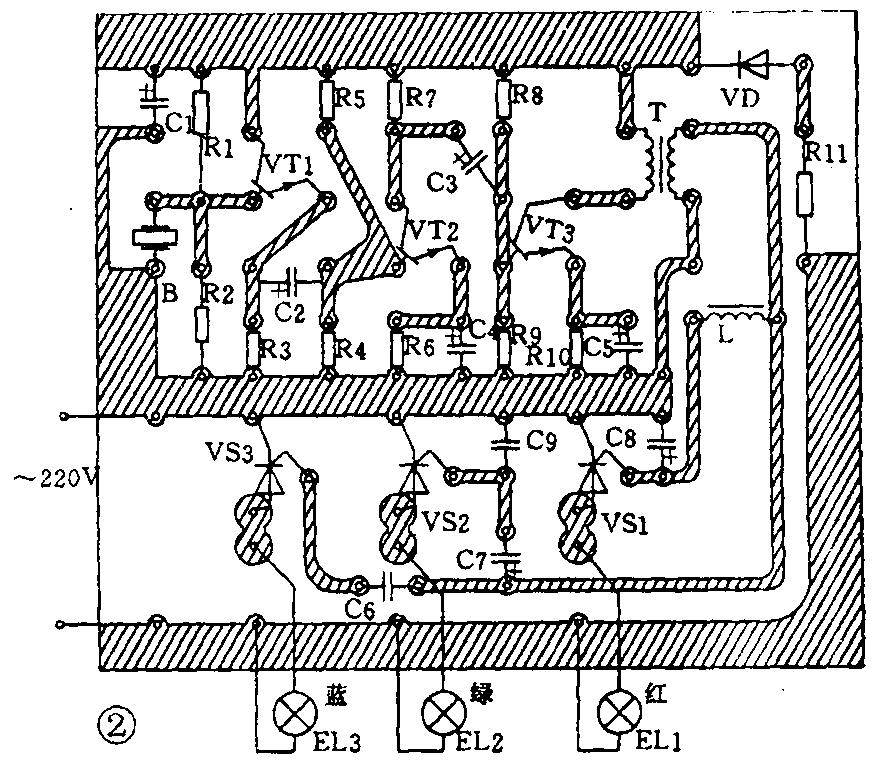

变压器T可以选用半导体收音机的输入变压器；L也可用半导体收音机输入变压器的初级线圈代替；VS1～VS3视负载的功率情况选用3CT1～5A，耐压为600V的晶闸管。其它元器件如图1所示。图2为该电路的印制电路板图。 (贺哲荣)
