判断一台收音机能否正常工作，首要的一点就是看广播信号能否顺利地通过电路各级而最终使扬声器发声。因此，无线电爱好者在组装或检修收音机时，很有必要配备一台能产生高频和音频信号的简易信号源。它具有成本低廉、容易自制、方便实用等特点。如能正确运用，可极大地提高装修工作的效率。
一、简易信号源的用途和性能

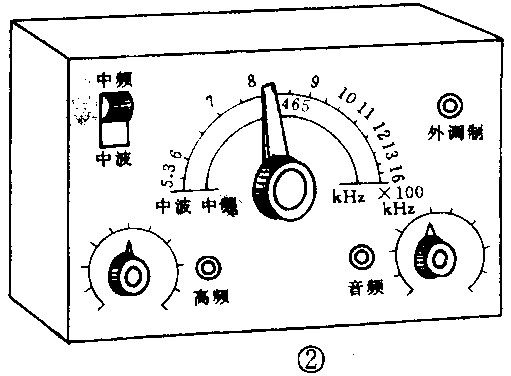

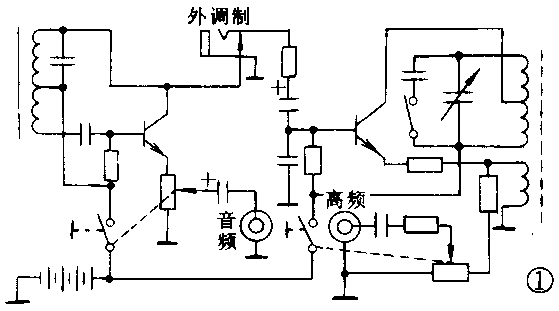

这个信号源是一个信号发生器，它能产生音频和高频两种信号。音频信号能注入收音机的低放电路，而高频信号能注入高频电路。简易信号源的用途大致有以下三种：1．组装收音机时检验各放大级能否正常工作；2.定量输出可调信号供收音机调整之用；3．利用信号对故障收音机作寻迹检查。笔者曾自制过一种由某专业厂家推荐的机型，其电路图和成品机外型见图1和图2。此机的高频、音频信号独立输出并能分别连续调节电压幅度。中波段频率连续可调，并单独为中频设置一波段。还设有内调制和外调制两种形式。
二、简单信号源的运用
1．信号注入方式
简易信号源将信号注入收音机时一般有用馈线直接注入和向外辐射高频电磁场两种方式。对于前者，使用时需将信号输出线的地端（一般以黑色接线柱为标志）与收音机的地端连接。而另一输出端（红色）则通过探头或鳄鱼夹与信号注入部位相连。这种注入方式信号质量好、能量损失小，前述的各种用途都适用。而对于后者，无需馈线连接，只需将收音机靠近信号源即可，改变两机的距离或两机磁棒的夹角还可控制信号的幅度。此种方式运用灵活方便，但只能辐射高频信号，不能将音频信号直接传输至低放级，故多用于收音机的调整。当信号源输出功率过小或收音机灵敏度较低时，此方式不适用。还需要说明的是：无论用何种方式输出高频信号，若输出的是调幅信号。则扬声器发出的是被调制的音频响声；若是未加调制的等幅信号，则扬声器发出的只是噪声。
2.收音机组装过程中运用信号源
组装收音机时，最好能做到安装哪一级就注入信号查验该级，一旦发现问题，在小范围内就能迅速查清、解决。当认定某级工作状态确已正常，再继续安装前一级。这样，就可以避免盲目组装后若整机异常需在大范围内作故障寻迹检查而多走弯路，确保整机组装一次性成功。具体做法是：最先安装好末级功放电路，待偏流调整正常后，在音频输入变压器初级线圈的热端注入幅度稍强的音频信号，若扬声器能发出“呜——”的音频叫声，则表明功放级工作状态正常。若扬声器不发声或发声极小，就可在该级查寻故障直至排除。检测前置级时，信号须注入三极管基极，判断方法同前。而对于检波级以前的高频电路，注入三极管基极的必须是调幅信号，而且信号幅度应逐级递减。
3．运用信号源调整收音机
当超外差机整机组装完成并调好了各级偏流后，已具有基本的收听功能，此时可以用信号源进行中频频率和外差跟踪等一系列调整。校中周时先把收音机调至中波段低端无电台处，将信号源刻度盘调至465kHz位置，用辐射方式输出信号。当收音机接收到信号并发出音频叫声时，旋动双连可变作满刻度调谐，若始终能收到此信号，则表明接收到的确实为中频信号。再将两机距离拉开至扬声器恰能勉强发出音频叫声处，用无感起子由后至前依次调节各中周的磁帽，直调到出现峰点（发声最响），并反复调几次，最后调至磁帽对应的峰点位置无改变为止。接着是调准收音机的频率刻度和跟踪统调, 也要用信号源辐射频率可调的调幅信号调整本机振荡电路和天线输入回路中有关的线圈和微调电容器。具体方法已有另文介绍，此处不再赘述。还有一点需要强调的是：如果收音机用的是外磁扬声器，考虑到杂散磁场的影响，必须先将电路板装入置有扬声器的机盒内，再行调整。
4．运用信号源查寻收音机故障

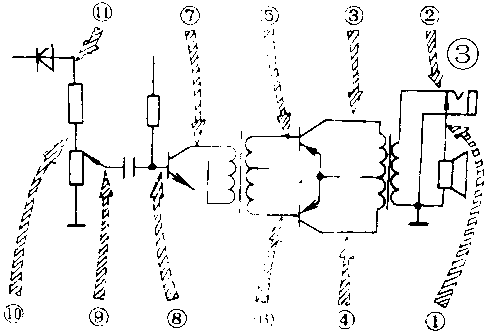

一台有故障的收音机，若整机电流无明显异常，运用信号源可快速准确地查寻故障部位，其原理与组装新机时运用的原理相同。在检测低放电路时，可将音频信号按图3中的顺序号注入箭头指示位置。若扬声器能发出正常的音频响声，就表明该注入点后面的电路正常。反之，如发现信号在某级输入端送不进去，或是需要注入很强的信号才能使扬声器发出微弱的响声，则可断定故障必存在于该级。在查寻变频、中放、检波电路时，应将高频调幅信号按图4中的顺序号注入箭头指示位置，开足音量电位器，同样可根据信号注入点和扬声器发声的异常来确定故障位置。 （苗之雄）
