开关型霍尔传感器

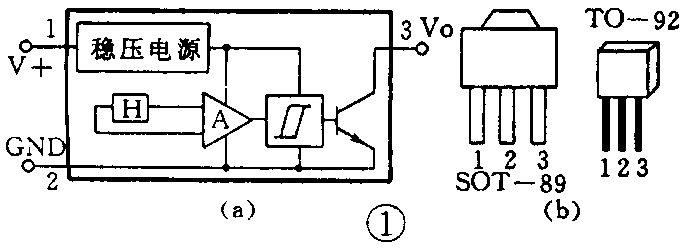

开关型霍尔传感器是一种集成传感器，它内部含有霍尔元件、放大器、稳压电源、带一定滞后特性的比较器及集电极开路输出部分等，如图1（a）所示，外形如图1（b）所示。

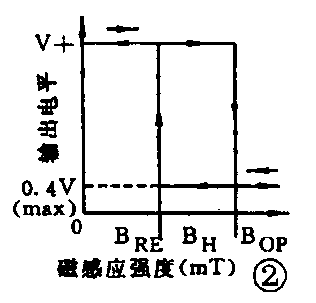

开关到霍尔传感器的工作特性如图2所示。当外加的磁感应强度超过动作点B\(_{op}\)时，传感器输出低电平，但磁感应强度降到动作点Bop以下时，传感器输出电平不变，一直要降到释放点B\(_{RE}\)时，传感器才由低电平跃变为高电平。Bop与B\(_{RE}\)之间的滞后（或称为回差）使开关动作更为可靠。

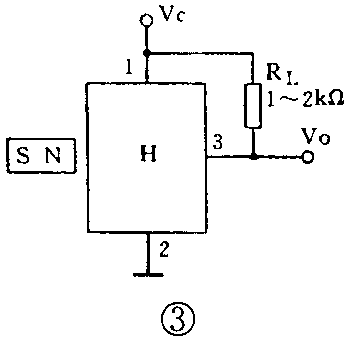

由于传感器内部为集电极开路输出，所以需外接一个上拉电阻，其阻值与电源电压大小有关，一般取1～2kΩ，如图3所示。

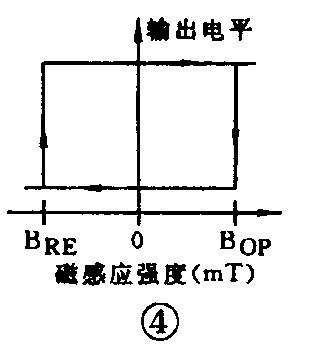

另外还有一种“锁键型”（或称锁存型）开关型霍尔传感器，其特性如图4所示。当磁感应强度超过动点B\(_{op}\)时，传感器输出由高电平跃变为低电平，而在外磁场撤消后，其输出状态保持不变（即锁存状态），必须施加反向磁感应强度达到BRE时，才能使电平产生变化。
这里介绍SS100系列及SS40两种典型产品。这两种产品都是Honey well公司的产品。
1．SS100系列
SS100系列是贴片式器件，SOT－89封装［如图1（b）所示］。它的特点是工作电压范围较宽（3.8～24V）；工作电流小（最大为10mA）；其输出级集电极最大电流可达20mA；工作温度范围较宽（-40～+125℃）；有单极、双极及锁存型，可供用户选择。参数性能见附表（仅选择该系列部分产品）。
2．SS40（双极型）
SS40为TO-92封装，其外形及管脚见图1（b）。该器件工作速度可达100kHz；工作温度范围可达-55～150℃；工作电压范围4.5～24V；工作电流最大值为8.7mA（典型值为4mA），输出低电平时典型值为0.15V（最大值为0.4V）；上升时间0.2μs（典型值），下降时间0.5μs（典型植）；在25℃时的动作点最大值为4.0mT，最小释放点为-4.0mT，最小回差为8.0mT。
典型应用电路
开关型霍尔传感器尺寸小、工作电压范围宽，工作可靠，价格便宜，因此获得极为广泛的应用。它只要配合一块小永久磁铁就很容易做成车门是否关好的指示器（如公共汽车的三个门必须关闭，司机才可开车；电梯门关好，电梯才能升降）和防盗报警器（当门或窗被非法撬开时，开关型霍尔元件可输出报警信号，如图3所示）。

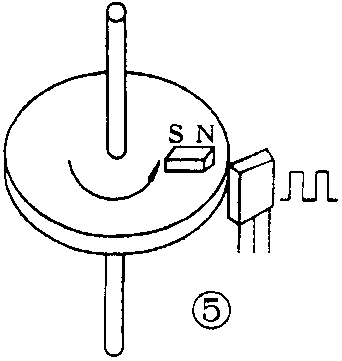

另外一类是以利用它做成测量转速（转数）等，如图5所示。

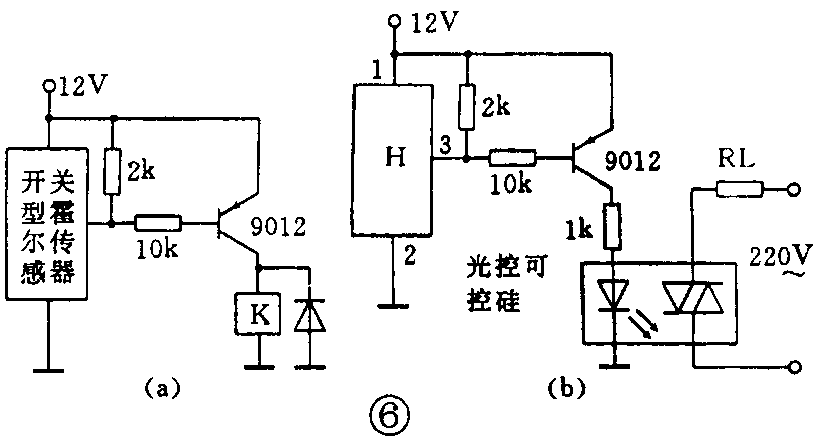

几种典型的连接负载电路如图6所示。图6（a）为与继电器连接，图6（b）为与晶闸管连接。 (方佩敏)
