本文介绍的可编程时间控制器，可以显示标准时间及星期，每天可编程12开12关、每周7天均可独立编程、可每天设置闹钟功能。所附的继电器可带16A的电流。足够带动空调、洗衣机、微波炉等大家电。具有外观漂亮、体积小、计时精确、显示清晰、校时只用6个按钮及停电不停走等优点，非常适合于家庭、学校、单位使用。下面介绍其功能。

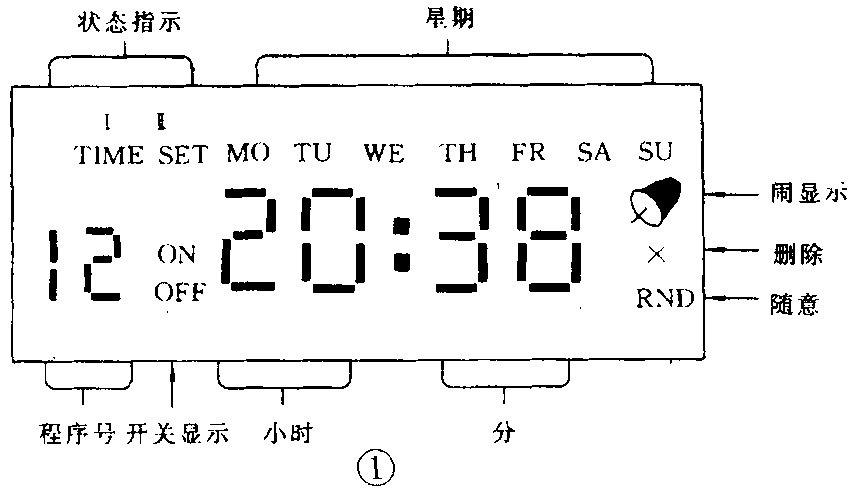

标准时钟及闹钟：采用液晶显示，24小时制，含星期指示，液晶显示屏的外观见图1，它还可以设置一次的报闹，蜂鸣器可发出“啼”、“嘀”声，可作为液晶闹钟使用。
可编程时间控制器：它共可编制12开和12关共24个时间点。在编制程序时可以采用三种模式：其中模式0为一周内的自由模式，12个程序中每一个程序均可选星期、时、分，只有当标准星期与选中的星期相同时，该程序才有效。该模式也可解释为一周内只能定12开12关。模式Ⅰ为每日重复模式，该模式也可以选择星期，但选中的星期则为无效星期，例如程序Ⅰ选中星期二，则该程序除星期二无效之外，一周中的其余六天均有效。模式Ⅰ可以与模式0混合使用，非常方便。这样，如果使用模式Ⅰ，则一周中就可以最多设置72个开及72个关的时间点。模式Ⅱ为24小时计算模式，它不设星期，只设定开关时间，则每天均有相同的12开12关，这样一周共可设定84开84关程序，是程序最多的一种模式。

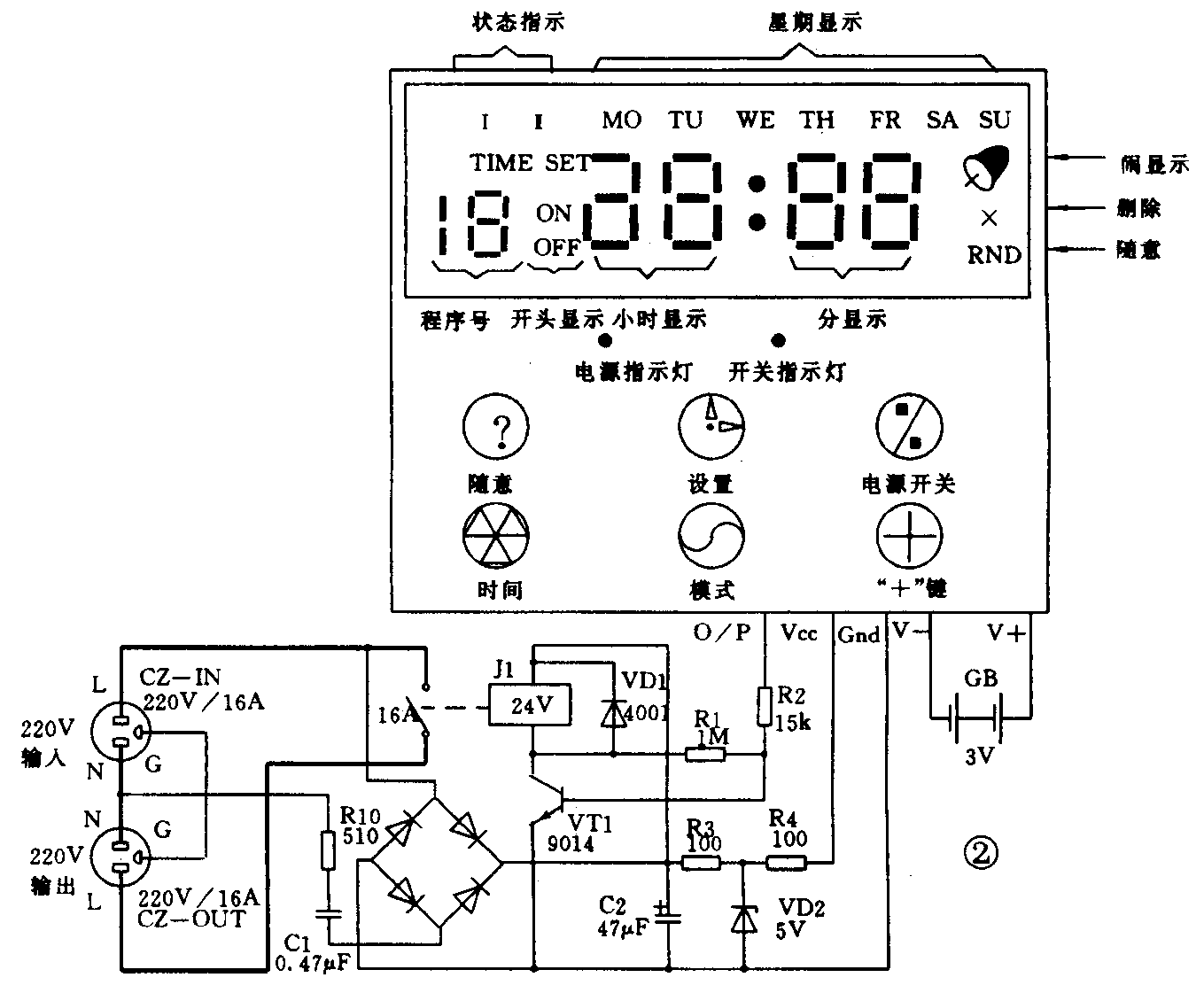

控制器电路图见图2，集成控制器内含可编程存储器，内部电路较复杂，不另绘出。图中继电器使用的电源为24V，直接从交流220V中由电阻电容降压整流后获得。
使用：校时，当内置电池盒装上电池后，显示屏不显示数字，蜂鸣器在叫，此时按下时间键，显示屏显示星期一及零时零分，计时正式开始。按下设置键便开始依次设置标准时间，首先星期一闪动，用“＋”键先调星期、按下时间键及用“＋”键调时，按下时间键及“＋”键调分，最后按下时间键结束调整标准时间。
程序设置及校闹：按下模式键，屏幕显示1－ON，此时可调程序Ⅰ的开启时间；按下设置键及“＋”键校星期；按下时间键及“＋”键调时，按下时间键及“＋”键调分，则程序Ⅰ的开启时间设置完毕。按下时间键及“＋”键调程序Ⅰ的关闭时间。然后依次使用时间键及“＋”键一直到程序12及闹钟时间调完为止。
在调程序1～12的过程中任何时候按下设置键，则屏幕左上角的状态位置可显空、Ⅰ或Ⅱ，分别代表模式0、模式I和模式Ⅱ。模式0与模式I可以混合使用，而模式Ⅱ则只能独立使用。
在调好程序后并在显示屏处于标准时间显示方式时，可以按下模式键检查程序1～12的星期及开关时间以及闹钟时间。在检查过程中如需删除某一程序，则只需在显示某一程序时按下电源开关键，则屏幕右侧的X符号会显示于该程序中，表示被屏蔽。如果要恢复则重复按一次电源开关键即可。此方式也适合于闹钟。
手动开关：在屏幕处于标准时间方式时按下电源开关，可以循环地手动开关受控电源。
当需要使程控开关及闹钟全部禁用时可按下随意键，屏幕右下角显示RND，则事先设置的所有程序全部失效，直至再按下随意键，RND消失为止。当RND投入工作时，上面的手动开关也同时失去作用。
本时间程序控制器为全新进口，带有英文说明书，220V 3500W，正常走时由2节7号电池维持，故可以停电不停走。耗电极省。一般一年内不必换电池。当插头插入电源并且有交流电存在时，屏幕左下角的电源指示发光管会亮，当电路处于ON状态时，即输出插座有电时，屏幕右下角的ON／OFF发光管会亮。本装置含电源插头及电源插座，所带负载直接接在本装置的插座内即可。由于文字限制，有关其更详细的资料可通过传真机拨通020－83502872转299进入通途公司的电子邮箱按提示即可取得。也可通过因特网：gztotal＠Public．guangzhou．gd．cn与我们联系。（王辉）
