从NC－6机心看彩电发展新动向

NC－6机心是长虹公司以国内著名的NC－3机心为设计基础，采用全新的控制软件，增加元件集成度，加强了声画效果，是对NC－3机心进行全面优化设计而推出的一种机心。下面，笔者就所了解的NC－6机心在设计上的发展方向作一说明，一叶知秋，从中不难看出彩色电视发展的最新动向。

目前，彩电市场数字浪潮已先声夺人，主要彩电制造商都有各自的数字化彩电推出，并在宣传时都尽量突出“数字”特色。真正面市的全数字彩电，国内一台也没有生产出来。这种将部分电路数字化的措施，对提高图像清晰度和伴音质量有一定的好处。在对图像的改善方面，信号从天线输入时能提高100线左右的清晰度。部分有VGA显示接口的电视也只有用于电脑的VGA显示时，清晰度才可以达到640×480。NC－6机心采用的部分数字化措施有：可以接收数字丽音广播；卡拉OK电路对音频采用数字处理；梳状滤波器为三行数字动态梳状滤波器，比模拟梳状滤波器的亮／色分离效果好得多；另外，画中画和微处理器也是数字化处理。国内其它如TCL，海尔等制造商的作法与此类似，其中的佼佼者还有熊猫“数字王”、西湖CD2988PN等品种。

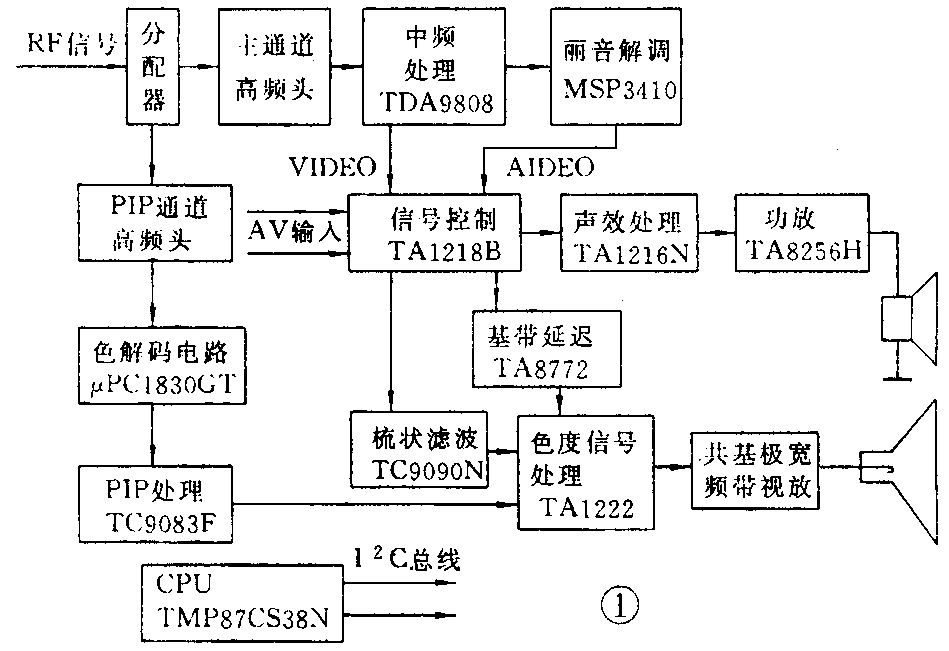

在改善效果的前提下尽量提高产品的集成度，简化生产步骤，降低产品成本也就成为各厂高档机心设计和改进中的当务之急。NC－6机心电路方框如图1所示。将清晰度改善、黑电平延伸、扫描速度调制及勾边等电路全部集成于TA1222中；彩色解码为免调试基带延迟IC（TA8772）；画中画部分以KC9083为主；而梳状滤波器为东芝TC9090，具有3行延迟和动态校正能力；MSP3410负责全部的伴音鉴频和丽音解码功能。以上新型集成电路的大量使用，使NC-6机心比长虹1992年生产的NC－3机心减少了1500多个元件，集成电路数下降为29块，电路板由14块降为8块。尽管如此，G2966（NC－6机心）的整体效果仍比C2919PK（NC－3机心）更为出色。国内其它的主要彩电制造商在开发新品时也都乐于采用这种设计周期短、风险小、性价比高的方式。由此可见，增加技术含量和集成度，提高产品性价比无疑是当今彩电技术发展的主流方向。

随着高压、大功率集成电路制造技术的日臻完善，各种新型大屏蔽彩电机心的电源也由分离元件一统天下逐渐向模块化、简洁化发展。NC－6机心采用了山肯公司的开关电源集成电路——STR－S6709。该集成电路内置了高压开关三极管、振荡电路、驱动、过流、过压保护等开关电源的主要部分。外围只需接上很少的整流、滤波、控制等元件，即可构成高性能的并联式开关电源，其稳压范围高达90～270V，且可靠性高，保护系统完善，而使用的元件数还不到NC-3机心电源的一半。纵观现在国内彩电，采用专用电源集成电路来提高性能，降低成本的作法已渐成潮流，集成电路的不断发展是电源改进的动力。今后彩电电源电路必将向着模块化，智能化，标准化的方向发展。

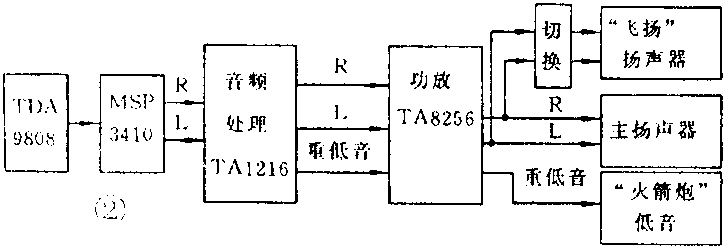

大屏幕电视机的音响系统在如今受到了前所未有的重视，如何在电视机这个有限的大壳子内尽可能地提升声音的还原质量成为彩电设计的努力方向之一，现在所普遍采用的方法有：①准分离式伴音；②数字丽音解码；③模拟声后处理；④大功率、低失真功效和重低音加强；⑤外置式音箱。这些措施在康佳的“轰天炮”系列、海信的“舰”系列型号的大屏幕彩电中都得到了部分或全部的应用，对伴音效果有明显的改善。G2966运用了以上的前四种措施，其伴音通道简图如图2所示。NC－6机心采用了目前最先进的丽音解码电路MSP3410，容错能力、失真、分离度等指标都极为理想。在接收丽音广播时能向后缴提供一个接近CD音质的音频信号。模拟音频处理电路TA1216产生功放所需的重低音、环绕声以及高低音信号。功放电路为总功耗可达25W的TA8256HV。而在最后的一个关键环节——声音还原，G2966不仅保留了C2919PK机效果明显的大容积“火箭炮”低音系统。为增强声音的立体和生动效果还运用了长虹获得专利的“飞扬”侧路扬声器系统，对提高声场的空间感有一定帮助。在重放“侏罗纪公园”等定位，动态都要求较高的节目时，G2966呈现了较好的音域平衡能力，高音细碎但不刺耳，低音有冲击力，虽无法和发烧器材相比，但却也像模像样。当收看普通电视节目时，G2966的本机音响完全可以满足要求，无须再开动您的外接音响，否则反而容易造成声画飘移和不伦不类的声场效果。

显像管（CRT）技术的不断发展，成为对图像观看效果最明显的改善手段。如果CRT的档次低了，再先进的机心也是回天乏术。“好马必须配好鞍”这已是彩电设计上不争的定律。但高档CRT比普通管高出近\(\frac{2}{5}\)的售价也令制造商左右为难，在选用彩管上出现两种完全相反的方向，一种就是将小屏幕机心的某些元件参数作一更改，和大屏幕彩管相配。此类电视机售价很低，但也并非绝对就是伪劣产品，只是产品的定位低，满足了不同的消费层而以。然而重放的图像效果受价格所限而差强人意，但售价低廉也受到部分顾客的欢迎。另外一种方向就是高档机心配以超平、超黑的先进CRT，可以取得逼真的画面效果，同时其售价也比第一种普遍高出1000～2000元。但我们欣喜地看到，第二种设计方向已逐渐成为主流，如创维的CTV8298A，海信的TC2959DNP等品牌的电视。G2966无疑是其中的佼佼者，它选用的是东芝公司最先进的“晶丽”彩管，再和NC－6机心的配合可谓如鱼得水。为提高图像清晰度和细节奠定了基础，“晶丽”彩管也使机心中画质改进电路的效果发挥得淋漓尽致，令PAL制过于呆板而中规中短的彩色增添几分亮丽与生气，画面层次表现丰富，光线感极佳，外景镜头真正有阳光明媚的效果。说代表NC-6机心的“G”系列彩电是长虹目前图像质量表现最好的型号并不过分。

如果说彩电早期所采用的中央处理器（CPU）只是一大堆控制、显示、遥控等功能的器件简单组合，那么如今的彩电CPU已经更像一台真正的高性能单片机了。80年代著名的INTER8398单片机心片内部仅有8k字节的ROM，而内存是一个232字节的RAM单元，要操作一个稍微复杂的程序还须外挂EPROM。然而，如今彩电上所使用的CPU性能已不断提高，如G2966的CPU内置了60k字节的大容量ROM，其RAM为2k字节，并在内部配有高速数／模转换器以及高速输入／输出部件HSI／O。硬件性能的极大提高为CPU软件提供了大展身手的空间。软件设计师可以自由地采用汇编语言甚至C语言来让电视彻底改头换面。以前电视机增加控制和显示功能必须要在CPU外围加添相应器件，而现在只须修改软件，弹指之间即可完成。国外最新研制的模糊电视甚至具备了一定的人工智能。G2966所采用的CPU为TMP87CP38N，通过软件编写可控制四种I\(^{2}\)C总线格式；具有数据双向控制功能的红外线接口；能自动识别28种制式；能使整机处于维修、调试。生产等特定模式；在处于维修模式时还能按设定程序进行整机自检以及检查外挂I2C器件状态并屏显报告。更让人叫绝的是，G2966在维修模式时CPU可输出PAL制、NTSC制共28种整机图像测试信号和1kHz音频正弦波信号，更像一台小型的电视信号发生器了。为检修和调试整机提供了极大的方便。而以上这种种功能，都是靠固化在ROM中的程序来实现的。科技的发展以及控制软件的智能化，将使彩电更加的聪明和善解人意。

G2966的CPU与众不同的是不但可以接收遥控盒的红外遥控信号，还能向外发射调制在38kHz载波上的红外编码信号，从而使CPU与外部调试工装之间建立了双向数据通信的联系。这为生产线调试的自动化和整机无电位器调整提供了可能。G2966采用如图3所示方法，在工装上也接上相应的数据通信电路，在CPU软件的控制下，就可以对白平衡、枕形校正、亮度等调试项目进行自动调整，不但使调试更加准确和简化，而且在维修电视机需要重调某些参数时，只要掌握方法，通过遥控盒就可以将电视机进行重调，根本不必拆开。目前，长虹新开发的“红双喜”系列的其它机型也在积极运用这一技术。（刘浩）
