本电路适用于冬天鱼缸饲养热带鱼，保持鱼缸水温恒定在某一数值。
一、电路工作原理

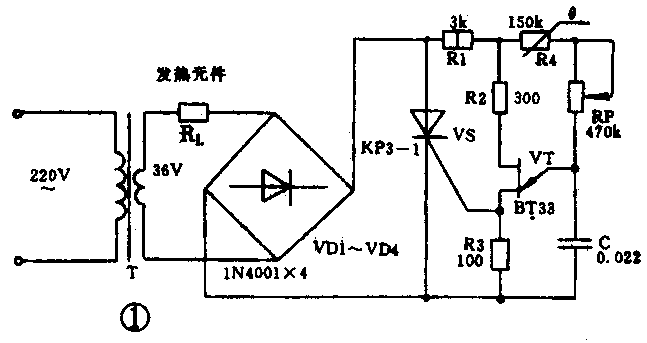

电路原理见图1。220V交流电源通过变压器T输出36V交流电压经过发热元件R\(_{L}\)，由VD1～VD4整流后加到晶闸管VS的两端，R2、R3、R4、RP、VT及C组成弛张振荡器。整流后的脉动直流电压通过R4、RP向电容C充电，当C两端的电压充至VT的峰点电压UP时。VT突然导通，在R3上产生一个触发电压，这个电压加在VS的控制极上，使晶闸管VS导通。此时变压器36V电源电压经发热元件R\(_{L}\)、VD1～VD4及VS形成回路，发热元件RL发热，水温开始上升。调节R4和RP，可以调节VS的导通角，亦即调节R\(_{L}\)的功率。当水温上升到一定温度时，热敏电阻R4受热阻值增大，R4和RP的总值增大，电源通过RP、R4向C充电的电流减少，VS导通角后移，加在RL两端的电压降低，R\(_{L}\)发出的功率减少，使水温保持不变。
二、元器件安装调整

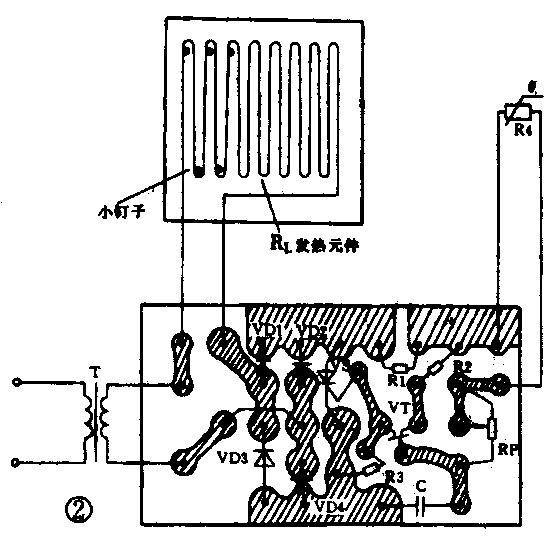

印制电路板元器件安装图见图2。变压器采用220V／36V／50VA。R\(_{L}\)用旧电热毯电热丝取3m左右，按鱼缸的长、宽尺寸，取一块五合板，在五合板的四周分别钉上小木条，使其成为中间凹的木盘，在中间凹的部分用石棉板垫满垫平，用小钉子按一定间隙分别钉在凹部分的两端。然后将电热丝绕在钉子上成为图2中所示的形状，将鱼缸放在盘子上即可。R4选用正温度系数热敏电阻，其30℃时阻值约为150kΩ左右，该电阻用电工胶贴在鱼缸的缸壁上。调节RP，就可将水温保持于某一数值。
三、故障分析
1．R\(_{L}\)不发热：可能出现的问题是RL断路、VD1～VD4断路、VS断路、VT断路、RP接触不良或R4断路。
2．水温不可调：可能出现的问题是VS短路。
3．水温不能恒定于某一数值，可能是R4短路。
其它故障读者可根据电路原理图自行分析。 (贺哲荣)
