液位测量与控制是工业生产（如食品、制药、化工、石油等）、交通运输（如飞机、船、汽车等油箱液位）、大型储液罐、城市供水与排水装置及水塔水位控制等必不可少的检测装置。本文介绍一种法国Siccom公司生产的浮子式液位传感器，它具有结构简单、成本低的特点。
基本工作原理与结构

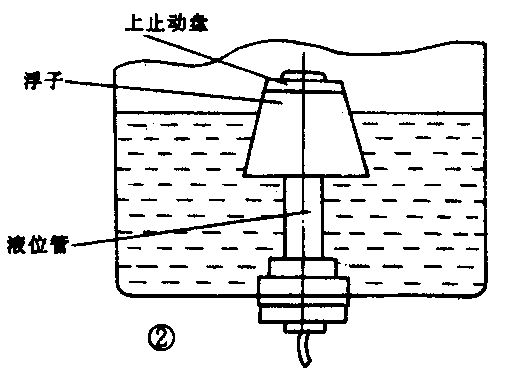

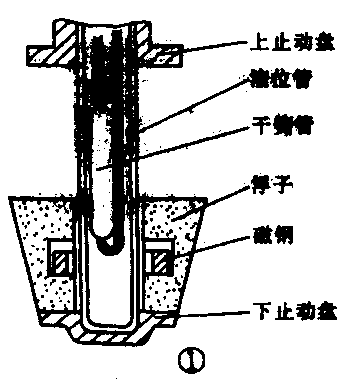

该液位传感器的工作原理十分简单，在浮子中装有一块永久磁铁，它随液位上升而上升，当液位上升到设定高度时，永久磁铁会使干簧管动作，给出高液位信号去控制阀门或输液泵，如图1所示。按同样原理也可用作最低液位传感器，当液位降低到某一定位置时给出最低液位信号，如图2所示。
按同样的工作原理还可以设计出多点液位检测传感器，只需在液位管中不同的高度上安装干簧管，即可了解大致的液位情况，如图3所示。

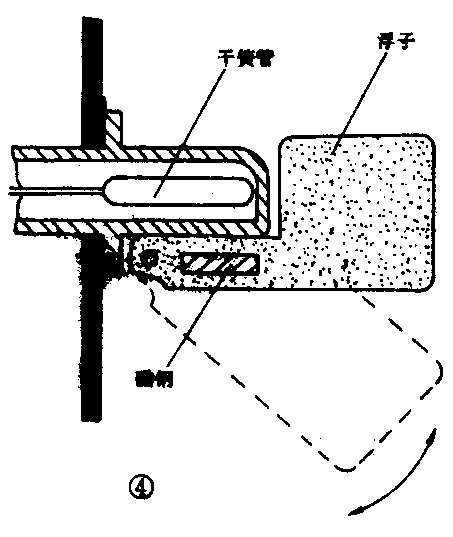

除了上述垂直安装的液位传感器外，还有一种水平安装的液位传感器，如图4所示，其工作原理与上一种完全相同。
选购注意事项
浮子式液位传感器虽然结构简单，安装方便，但在选购时还应注意以下几点：
1.温度上限
在工业生产中，液体往往被加热，因此浮子传感器的材质要满足工作温度的要求。Siccom公司采用不锈钢材料制成的液位传感器，其温度上限为150℃；用于食品工业的温度上限温度为110℃；一般工业生产用的（用于环境温度）为70℃。
2．食品专用液位传感器
在食品生产中，要采用专用聚丙烯材料来制造，以防止对食品的污染。
3．工作电压及电流
干簧管是一种机械开关，它可以在直流电路或交流电路中工作。根据不同的结构尺寸，其触头容量是不同的。一般小型直流和交流电磁阈、小型泵电机等可以直接控制，若要控制更大的电流则需另加接触器。
常用的几种干簧管触头容量：24V直流0.5A，24V直流1A，250V交流1A等。
4．多点液位测量传感器
多点液位测量传感器可根据用户的需要定做（如液位高度及测量点的多少），无成品供应。
液位控制电路

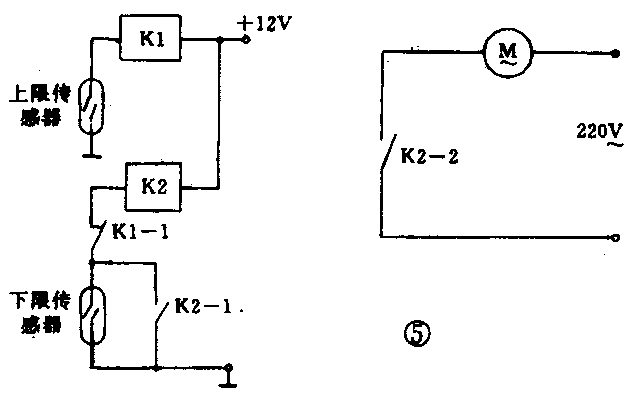

一种实用的液位控制电路如图5所示。它由上限液位传感器、继电器K1、下限液位传感器、继电器K2及单相交流电动机组成。
当液位下降到下限时，下限液位传感器动作，干簧管吸合，12V电压通过K1－1常闭触点，使K2吸合，K2－1触点闭合使K2自锁，K2－2触点闭合使电动机得电工作，液体输入罐内，液位上升。
液位上升时，下限液位传感器的干簧管触点断开，但由于K2－1自锁，使K2仍吸合，液位继续上升到上限液位时，上限液位传感器动作，K1吸合，使常闭触点K1－1断开，K2释放，电动机停电而不工作。当液面下降时，电动机仍不工作，一直要降到下限液位时再重复上述动作，这样可保证液位控制在上下限液位之间。 (方佩敏)
