经济实用的HT－972D型电话自动报警器适用于夜间无人值守的企事业单位、商店和居民家庭，当出现盗情、火情等异常情况时会自动拨打预置的电话号码进行音乐报警，其主要特点为：（1）报警器并联在邮电进户线上，不工作时耗电甚微，不需另配电源，不影响电话的正常使用；（2）可与门磁、红外、火敏等具有常闭接点的报警传感器配套，单只或多只串联使用，只要其中一只传感器的常闭输出点断路，即能触发本机自动拨号报警，每次报警时间约60s，共拨4次自动停止；（3）具有30s预置延时和15s触发延时，便于主人完成出门、上锁、进门、关机等操作；（4）报警器面板上设置有0～9号码盘、报警开关、模拟传感器断开的试验开关、模拟电话机叉簧的工作开关和重拨开关、指示工作状态的报警指示灯等，用户可方便地进行号码储存和模拟工作试验；（5）全集成电路结构，焊接无误后一般不需调整即可正常工作。

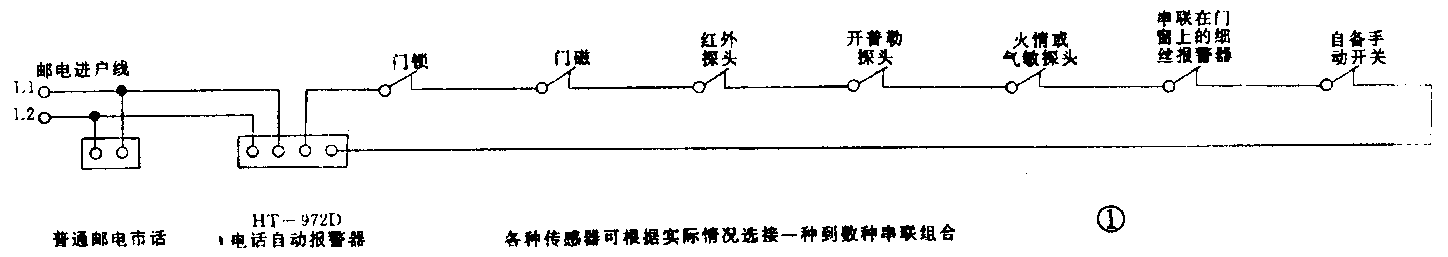

图1是电话报警器的接线图。报警器与一台普通电话并联在电话进户线上。传感器由φ3.5拾音插孔输入，在预警期间只要有一组传感器动作（常闭接点断开），报警器即启动；此后即使传感器复位，报警器仍维持报警4次后才会停止（报警期间主人将报警开关按于“停止”位，报警即可中断）。

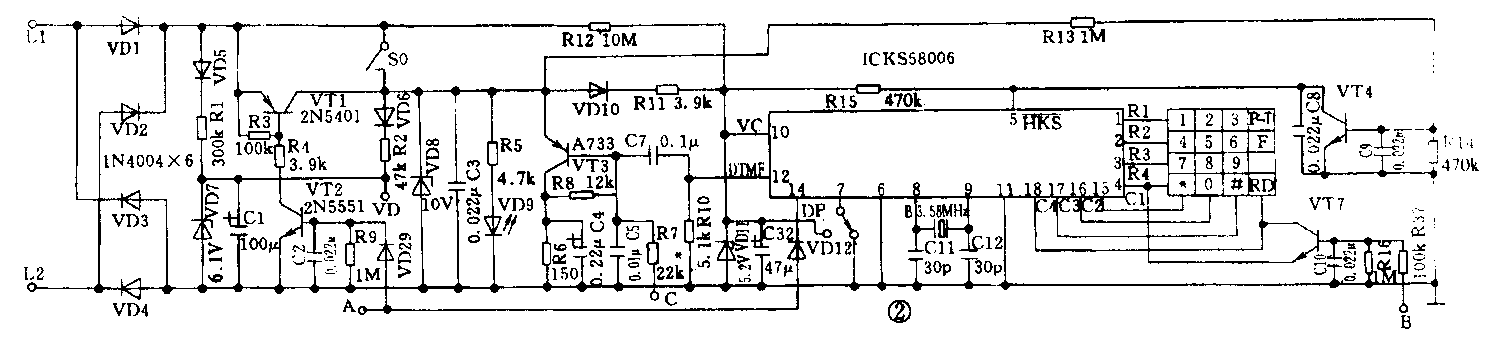

图2为电话接口和电话号码储存发号电路。电话进户线L1／L2经VD1～VD4极性校正，VD5导向，R1限流，VD7稳压，C1滤波后用作图3程序电路的＋6V直流电源；VD6和R2在VT1工作时为程序电路提供续流电源。开关管VT1及VT2守候时处于截止状态，S0为叉簧模拟开关，将S0置于开通位置时，工作指示灯VD9点亮，VD10和R11为电话发码集成电路IC1提供工作电源。此时可按0～9号码盘试发准备存储的电话号码，按重拨键可重发，此后只要电话线不断线，该号码即被长期存储在IC1集成块中。高值电阻R12在S0断开后继续为IC1提供维持电流，保证被存号码不因S0断开而丢失。VT7为重拨的电子控制开关，当VT7基极出现高电平时，其集射极间导通，短路IC1第4脚和18脚，相当于按下RD重拨键，发出存储的电话号码。IC1第7脚为发号方式选择脚，一般应用选择7脚接地发DTMF双音频信号。12脚为“音频“信号输出脚。14脚为“脉冲”信号输出脚。

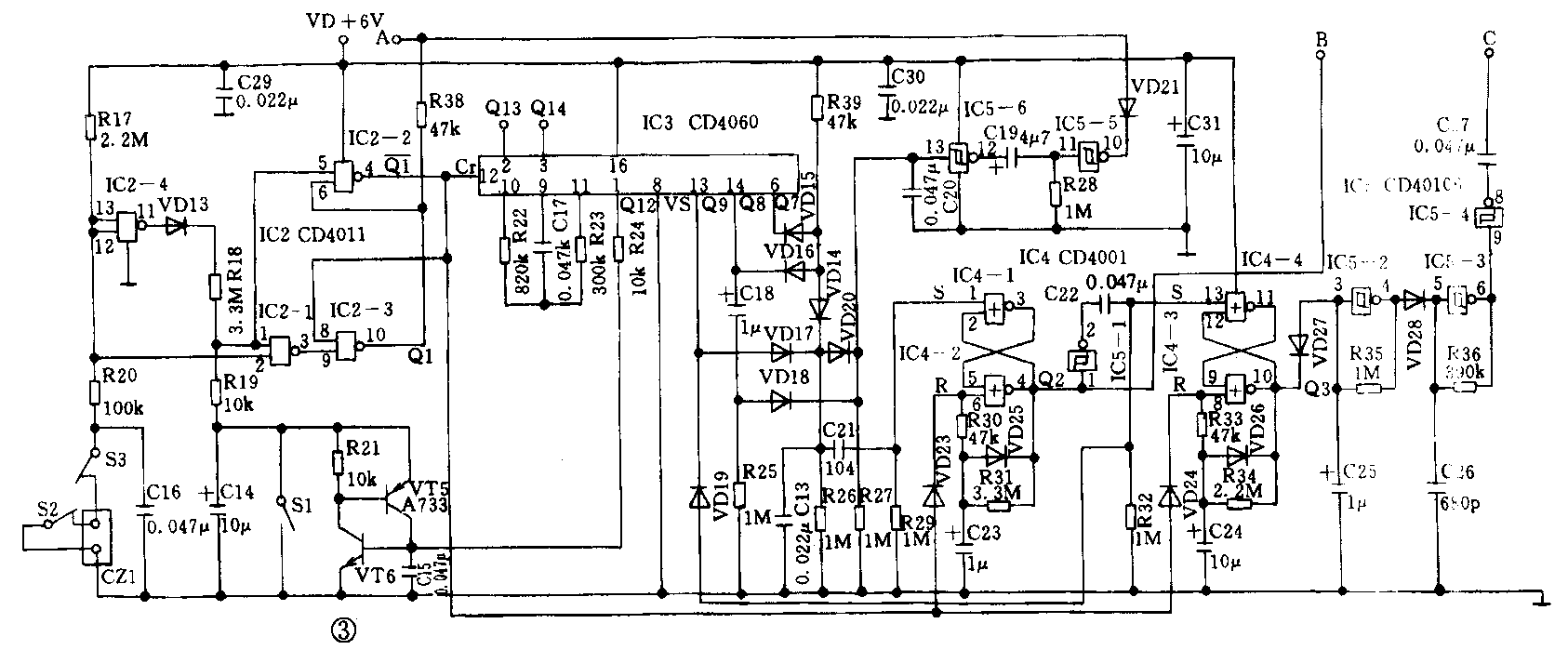

图3为自动报警电路。S1为报警控制开关，S2为外接的传感器常闭接点开关，S3与S2串联并设置在面板上，用于模拟传感器断开进行报警试验。当S1置于断开的“报警”位置，S2常闭接点接通处于“正常”状态时。反相器IC2－4输入脚为低电平，输出脚为高电平，VD13经高阻值电阻R18为C14充电，经过30s左右C14上的电压≥1／2V\(_{DD}\)，此时二与非门IC2－1输出脚维持高电平，第一组RS触发器IC2－2／IC2－3不翻转；当传感器S2或模拟开关S3断开时，IC2－1输出变为低电平，RS触发器IC2－2／IC2－3被触发，输出脚Q1为高电平，Q1-为低电平，图2开关管VT2、VT1导通，14位二进制串行计数分频器IC3内置振荡器起振，工作频率由IC3第9、10、11脚的阻容网络决定。R39、VD15、VD16组成与门电路，再由VD14、VD17或门电路与IC3各分频输出脚Q7、Q8、Q9合理组合，为发号和播放报警信号提供适宜的时间设置。VT5、VT6组成单向晶闸管模拟电路，VT6基极接于分频器IC3第1脚即Q12输出脚。当报警进行至第4次时，Q12输出高电平，VT6、VT5导通，相当于S1短路，IC2－1输出变为高电平，RS触发器翻转，VT1、VT2截止，IC3停振且复位，报警停止。R24连接IC3的Q13、Q14输出脚可增加报警次数。电阻R26上出现高电平时，经C21耦合触发第二组RS触发器IC4－1／IC4－2，Q2翻转为高电平，R37使VT7导通，IC1发出存储的电话号码。R31在Q2翻转为高电平后，为C23充电至1／2VDD时使IC4－1／IC4－2触发器复位，Q2复零，反相器IC5－1输出为高电平，C22触发第三组RS触发器IC4—3／IC4－4、Q3翻转为高电平，VD27截止，施密特第一振荡器IC5－2起振，通过VD28调制IC5－3第二振荡器，经缓冲器IC5－4和C27、R7输出报警信号去射随管VT3，输至邮电线路。IC5－1的设置使Q3只有当Q2翻转为0时，才可能翻转为高电平，以保证播放号码时不播报警信号。R34在Q3翻转为高电平后为C24充电使Q3及时翻转复位，应配合IC3的Q7、Q8、Q9时序电路进行调整。当IC1采用“脉冲”拨号形式时，须适当加大R31、C23值以适应“脉冲”拨号需要。选择R35、R36值可改变调制间隔和报警声频率。VD23、VD24在Q1翻转为高电平时使Q2、Q3复位，VD19使Q2只有在IC3第13脚Q9出现高电平时才可能翻转为高电平，保证工作时序不致错乱。C18取Q8的上升沿微分并经VD18控制IC5－6，使VT1在每次拨打电话号码前5～7s关断一次，保证本机与各地不同形式的邮电局用程控机配合，在程控机发出的拨号音允许拨时间内完成切断、拨号等工作程序。
元器件选择与报警试验：IC1为音频／脉冲兼容的发码集成电路KS58006或HM9102，IC2和IC4分别为二与非门CD4011和二与或门CD4001，IC3为14级分频器CD4060，IC5为六施密特触发器CD40106，VT1和VT2为电话专用高反压晶体管2N5401和2N5551，未标型号二极管均为1N4148，三极管均为C90l4。开关S0、S1、S3采用手感好、寿命长、体积小的KAN-J10系列按钮开关，0～9键盘和重拨试验键采用轻触开关。图3报警部分可外接6V直流电源进行预调，注意测量Q1、 Q2、Q3的电平变化；IC5－4的报警声输出可外接功放或耳机测听调定。整机试验可与报警器并联的电话机配合进行，如试验储存号码和重拨：按下S0、按0～9号码盘拨欲存储的电话号码后，拿起并联电话机听筒，应能听到被拨打号码方的回话；按“重拨键”和试验自动报警也可利用该电话试验拨号效果。准确测定”报警延时”和“触发延时”时间对日后应用很有必要，应配合S1、S3等反复试验，必要时改变R18和R22值进行调整。(刘永华)
