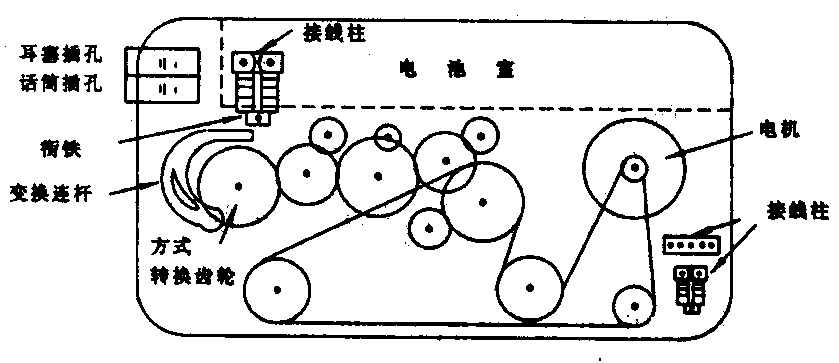

该机为双向循环机心，带液晶显示屏，机心各键为轻触式开关按键。其故障表现为：收音正常，快进快倒也正常，只是在录放音时，机心动作两三次即自动停机。根据以往的经验，应是机械系统出故障。卸去后盖，发现电路板将整个磁带机械机心完全覆盖着，拧下所有螺钉后，电路板仍然紧紧附在机心上，估计是机心上有几个地方焊牢在电路板上的原因。于是边焊可疑的焊点边轻轻往外拉电路板，最后一共焊开三处地方共8个焊点（如图所示），才能将电路板与机心彻底分离开来。原来这几个焊点分别是电机的4个接线柱和两个微型衔铁的线圈的另4个接线柱。手动模拟机心的动作，快进和快放正常，齿轮未见损坏或错位，只是左右两个压带轮均不能压到主导轴上，所以机心不能走带放音。后来发现机心的方式转换齿轮由其上方的衔铁连杆推动才能实现方式变换，试手动按压连杆，并旋转电机圆盘模拟机心动作，这时压带轮可压到主导轴上，并可实现正反向走带状态的转换。
仔细分析，该机心工作原理如下：电机上的4个接线柱为电机正反向接线端，其右下方的衔铁驱动电机正反向旋转转换开关；而机心左上角的衔铁线圈通电，产生磁场，线圈中心的铁芯在此磁场作用下向外弹出，撞击变换连杆，连杆带动方式转换齿轮转动，同时带动边邻的中介齿轮使左边（或右边）的压带轮压到主导轴上，最终实现快进／快倒／录放音及正反向走带等方式的变换。用8根连线将电路板上8个焊点及机心的8个接线端恢复连接关系，开机按下放音键，发现在加载的整个过程中变换连杆根本无动作，方式齿轮的放音状态不能锁定，机主加载三次后仍未成功便自动停机，最终的原因是其上方的衔铁根本没动作，不能推动连杆所致，估计是该衔铁的线圈中没有电流通过。出现这种情况只有两种可能：一是线圈开路，二是线圈驱动电路有故障。去掉线圈，将万用表×100mA直接代替其串入驱动电路，按下放音键的瞬间有约15～20mA的电流，证明驱动电路正常；再用电阻挡测此线圈，电阻无穷大，果然开路，用放大镜仔细察看，发现其在靠近接线端焊接处已经断开，很难察觉，补焊好后，实测为5～6Ω，将其焊回电路板，一切恢复正常。(李启尧)
