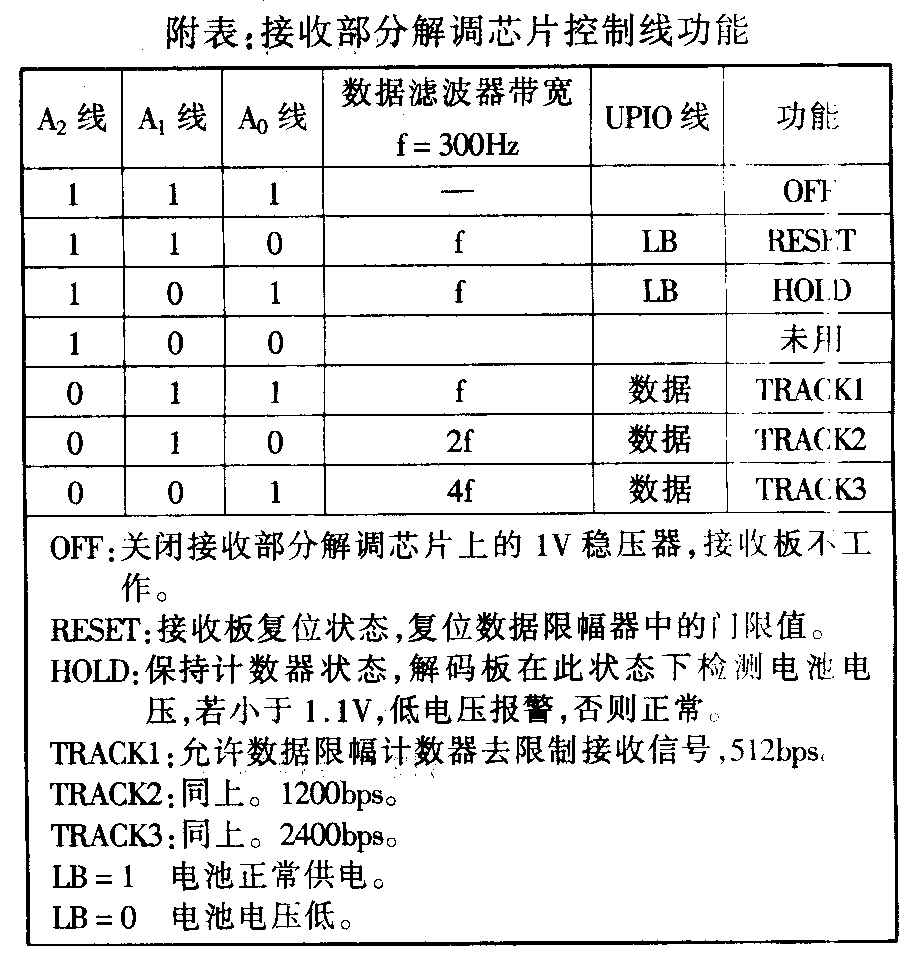

在MOTOROLA系列寻呼机中，来自微处理器的控制线A\(_{2}\)A1A\(_{0}\)控制着接收部分解调芯片的工作状态。当A2A\(_{1}\)A0控制信号不对时，会使解调芯片的工作状态混乱，造成寻呼机无法接收信息。下面分析A\(_{2}\)A1A\(_{0}\)控制信号与解调器的运行状态关系（见附表）及由其故障引起的寻呼机无法接收信息的实例。
当寻呼机搜索发送信号时，微处理器首先将控制线A\(_{2}\)A1A\(_{0}\)置为逻辑110（见附表），复位接收部分解调芯片上的数据限幅计数器，这样就触发了接收部分解调芯片的内部稳压器，使之为接收部分的射频放大器和振荡器供电，接收部分解调芯片将此状态保持8ms。然后，微处理器控制线设置为跟踪（TRACK）状态（512bps POCSAG码A2A\(_{1}\)A0＝011；1200bps POCSAG码A\(_{2}\)A1A\(_{0}\)＝010；2400bps POCSAG码A2A\(_{1}\)A0＝001）。此时，解调芯片中的数据限幅器开始跟踪输入的数据，并把二进制数据送至译码器。
如果寻呼机不是零帧类型，一旦检测到帧同步码，微处理器就会令控制线保持HOLD状态200μs，开始检测电池电压，同时存储数据限幅器的门限值，以便重新开始译码时不需再获取这些值。然后控制线变为111，接收部分关闭。控制线的高电平将一直保持到寻呼机帧到来（寻呼机的帧由地址码字中的帧比特决定，寻呼机上电时从编程地址码块中读取此信息）。如果是零帧类型，则微处理器使接收部分保持跟踪状态，因为零帧紧跟在帧同步码之后。
寻呼机帧在此码组出现后，微处理器首先将接收部分置于HOLD状态，以便当帧同步码被检测到时，保持先前数据限幅的门限。为使接收部分电路稳定，接收部分连续8ms保持HOLD状态，然后，微处理器将接收部分设置为跟踪（TRACK）状态，并且开始检测帧信息，以检测其地址是否已被发送，如果寻呼机没有检测到其地址，微处理器就关闭接收部分，直至下一个帧同步码到来。如果连续两次没有检测到帧同步码，寻呼机恢复到正常的节电状态。若检测到了正确的地址，接收部分就一直保持跟踪状态，直到地址后所有的数据都被译码，然后，微处理器令接收部分关闭，等待下一个帧同步码到来；如果没有帧同步码到来，则寻呼机回到正常的节电状态。如果寻呼机不执行任何功能时，微处理器关闭接收解调芯片上的稳压器，以减少电流延长电池的使用寿命。
微处理器的指令是通过控制线A\(_{2}\)A1A\(_{0}\)来实现的。当A2A\(_{1}\)A0传送的控制信号不对时，寻呼机就会出现故障。
实例一：MOTOROLA袖珍机一台，工作不稳定，据用户反映有时漏传，检查接收板（为了方便检测，可以把袖珍机、顾问型汉字机的接收板放到增强型解码板上，因为它们的接收板是通用的）没有故障，放回原机上测，发现信号有间断现象，检查CPU的脚1、2、3，发现有虚焊，补焊后，恢复正常。
实例二：MOTOROLA精英型汉字机一台，收不到信息，检查接收板不工作，插到好的解码板上，接收正常。测CPU的A\(_{2}\)A1A\(_{0}\)正常，仔细观察解码板上的连接插件，发现A2开焊，焊好后恢复正常（注意，接收板上的插件也有开焊的情况。）。
实例三：MOTOROLA增强型BB机一台，收不到信息，检查接收板无故障，检查解码板发现连接插件有污染的迹象，查是由于电池漏液造成A\(_{2}\)A1A\(_{0}\)的控制信号失常，引起接收不正常，用超声波清洗盒清洗，烘干后恢复正常。
另外，此类故障也有一部分出现在接收板，由插件到解调芯片之间的连线上。笔者通过大量的维修实例发现，由A\(_{2}\)A1A\(_{0}\)状态不对引起的故障主要是由虚焊、接收板和解码板间的连接插件、电路板线连接造成的，微处理器集成块损坏引起的仅有几例。 （周洁波 石建军）
