本演示仪结构简单，材料易得，制作容易，演示生动形象，可以在几百米之内演示微波的发射和接收。
一、电路简介
本演示仪主要由微波发射和微波接收两部分组成。

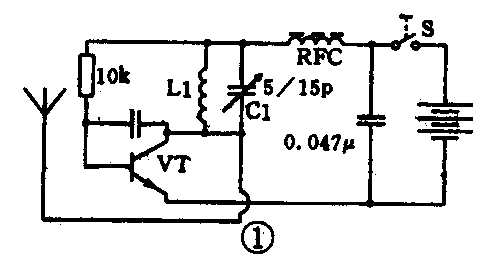

发射电路见图1。发射管为三极管VT；由小电感、小电容组成电谐振电路；用电池组作电源，根据发射距离的远近，工作电压为3V～12V。

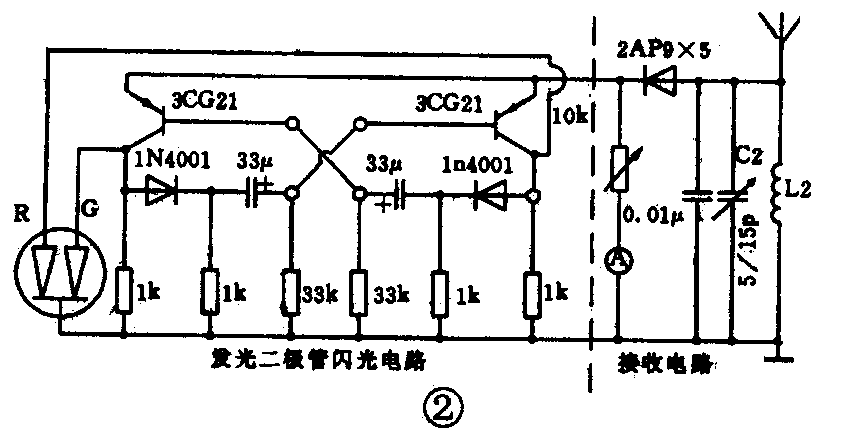

接收电路见图2。此电路分接收电路和发光二极管闪光电路两部分。为了演示生动形象，选用了红、绿双色变光二极管。若用单色发光二极管，可省去二极管闪光电路，将发光二极管直接并入负载。
二、制作方法
1．元器件的选取和制作
发射管的选取：要想发射微波，必须选用高频管。选用微波发射管效果最好，但成本高，又不易买到。因此可选用3DA22、3DA23、FA642、FA644等高频大功率三极管。
偏流电阻的选取：为了使三极管VT正常工作，偏流电阻的阻值要适当，其阻值不可过大或过小，本机在10kΩ左右。
天线的制作：将易拉罐底割下，中心打孔，把L形粗铜线挤入其中，便作成天线。
线圈的绕制：为了得到小电感的线圈L1和L2，选用d＝1.2mm的铜线，绕成D=10mm，匝数n＝6T的线圈两个。
2.装配

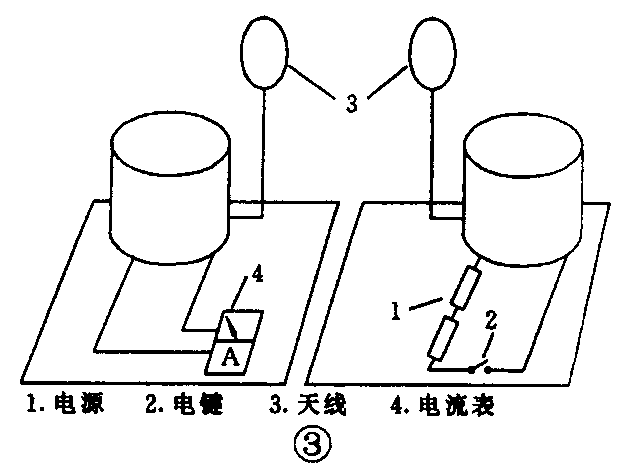

选用两块4×6cm\(^{2}\)的长方形三合板，用圆珠笔分别在上面按图1、图2画上发射、接收电路图。然后用细铜线按电路图横向布线（电路图中水平方向的横线处布线、竖直方向的纵线处一般不布线）。在电路图中的实交点处打孔，将每个元件的脚从反面穿出，焊接在导线上。焊接完毕后，把木板反转过来，分别固定在两个10×20cm2的长木板上，用大可乐瓶作外壳，盖在全部元件的上面，将天线引出固定在长木板上，见图3，这样既整齐又美观。
三、工作原理
1．微波的发射：闭合发射电路中的电键，三极管工作，和其并联的电容耦合，L1、C1发生电谐振，便产生出一定高频率的交变电流，从天线发射出去，形成相同频率的微波，其工作频率为（50～100）MHz连续可调。
2．微波的接收：L2、C2回路发生电谐振，使天线接收到发射机发出的微波，然后经二极管检波、电容器滤波，把直流电压加在电流表两端，使其指针偏转；再经闪光电路产生振荡电流，使双色发光二极管发出红、绿交替的闪光。
四、使用和调试
实验时发射机和接收机相距100m～500m(中间无障碍物），将两天线相对。用手按下发射机的电键，接收机的电流表指针便发生偏转，同时双色发光二极管发出闪光。如果接收效果不佳，可作如下调试：
1．把电源电压增至12V，提高发射功率。
2．调整发射电路中偏流电阻的阻值，使三极管正常工作。
3.调节接收电路的可变电容器的电容，使L2、C2发生电谐振。
4.将接收机地线接地。 （苏永春 李靖）
