用两块集成门电路IC1、IC2、一块集成电路触发器IC3，可以制作一台交流稳压器，当电源电压在170V～240V之间波动时，能将输出电压始终稳定在正常工作范围内，并且在发生断电后重新通电时有延时功能。

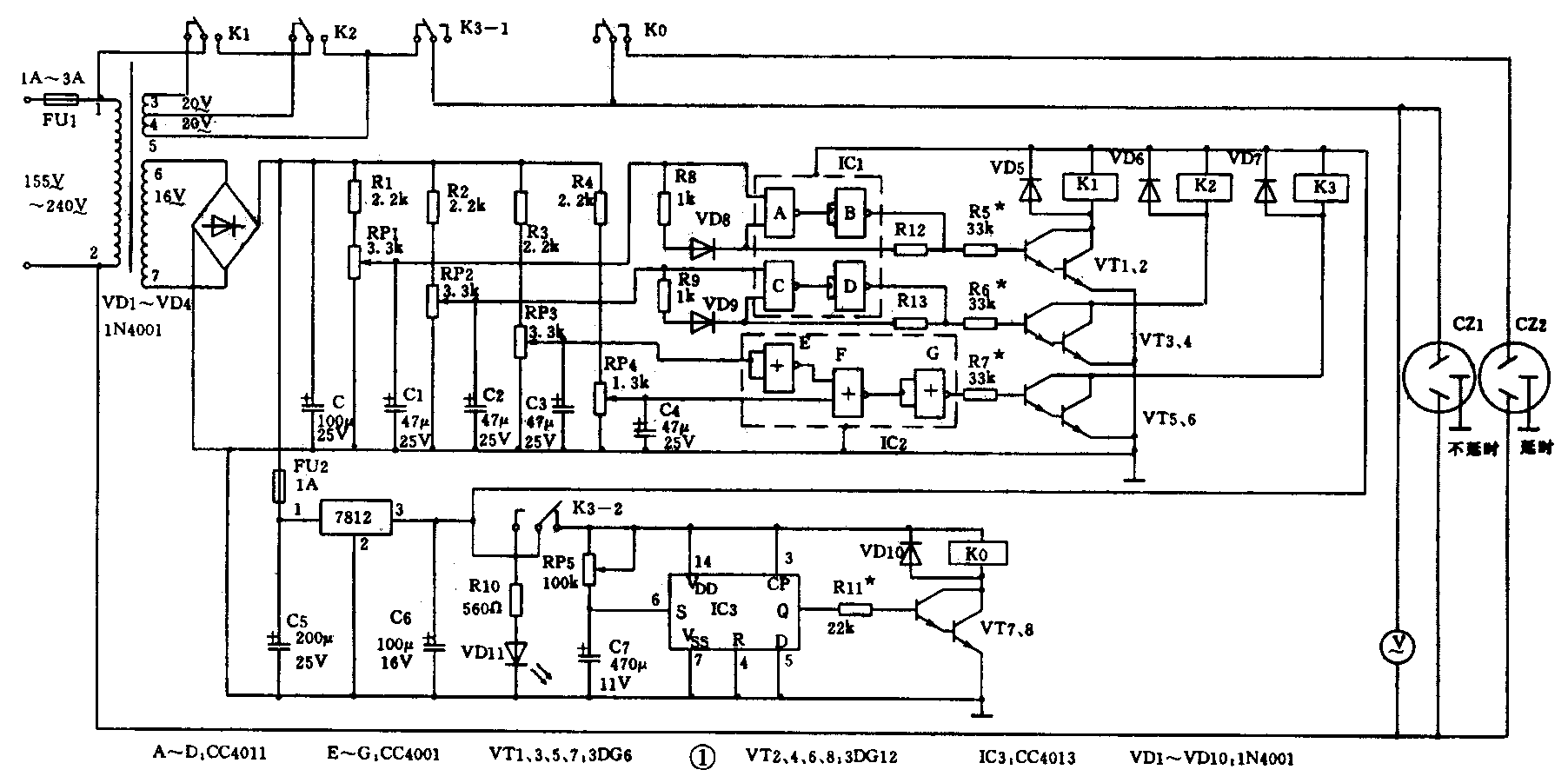

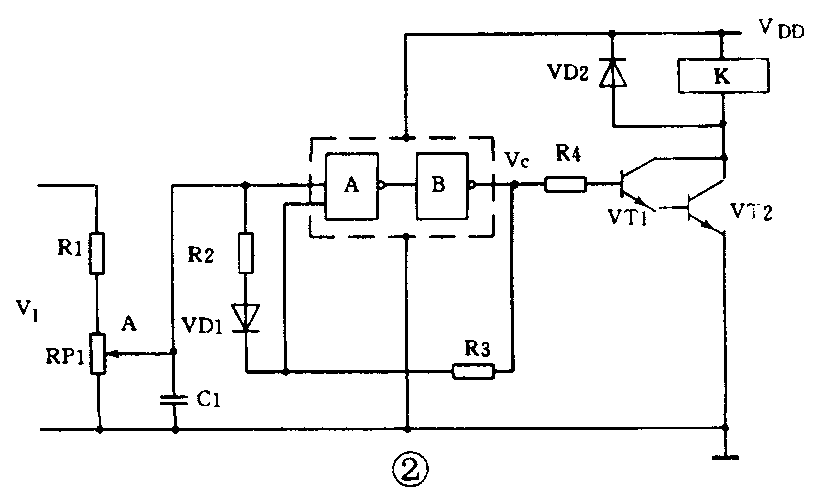

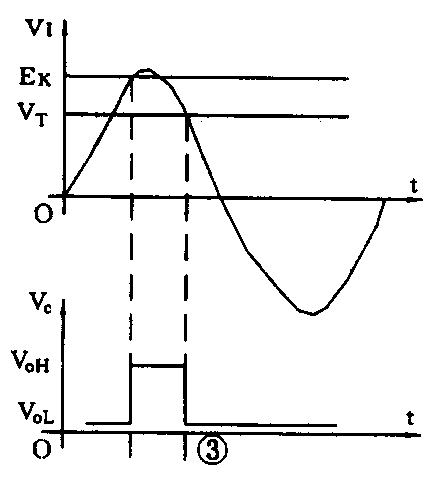

电路见图1。整个电路可分为电源补偿、控制、延时和直流稳压电路4个部分。交流稳压器主要采用欠压电压补偿的方法进行稳压，这里采用了两级补偿的控制方法。电路中采用门电路制成施密特触发器（图2）。R1、RP1、C1组成了分压式取样电路，输入电压为V\(_{I}\)时，在A点得到电压VA，当V\(_{I}\)=0时，门A关闭、门B导通，输出为低电平“0”，三极管VT1、VT2截止，继电器K释放；当VI从零上升至V\(_{T}\)时，由于VA仍低于V\(_{T}\)，因而门A仍不导通，继电器K仍不能吸合；当VI升高到使V\(_{A}\)＝VT时，门A开始导通，并引起正反馈过程，电路迅速翻转，门B输出高电平“1”，三极管VT1、VT2饱和导通，继电器K吸合。以后，不管V\(_{I}\)怎样变化，因为VI已由VC维持高电平，所以，只要V\(_{I}\)＞VT，电路状态就不会改变；只有当V\(_{I}\)下降到VT以下时，门A才开始截止，并产生正反馈过程，使VC输出低电平“0”，继电器K释放。V\(_{I}\)与VC的波形图见图3。图2中R2、R3为分压电阻，VD1为电平二极管。
图1中R3、RP3是欠压取样电路，R4、RP4是过压取样电路。通过或非门电路组成欠压、过压控制，当电源电压小于155，或非门E输入端为低电平“0”，输出端为高电平“1”，门F输出端为“0”，门G输出端为“1”，三极管VT5、VT6饱和导通，继电器K3吸合，常闭触点K3-1断开，切断输出电源；当电源电压高于240，门F输入端为高电平“1”，输出端为低电平“0”，门G输出端为高电平“1”，三极管VT5、VT6饱和导通，继电器K3吸合，常闭触点K3-1断开，切断输出电源。
在图1中，继电器K1、K2起电源电压补偿作用，当电源电压在170V1<185，电流流经电源变压器1端——K1（不吸合）——电源变压器次级3端——4端——5端——K3－1，投入两组补偿电压，输出端电压接近正常；当电源电压在185VI＜210，电流流经1端——K1（吸合）——K2（不吸合）——4端——5端——K3－1，投入一组补偿电压，输出端得到20V补偿；当电源电压在210V1<240，电流流经1端——K1（吸合）——K2（吸合）——K3－1（不吸合），输出电压不补偿，输出端恒等于电源电压。
延时器由D触发器（IC3）组成，当接通电源时，Q端输出为低电平“0”，三极管VT7、VT8截止，继电器KO不吸合，电压经RP5对电容器C7充电，待电压上升超过S置位端阈值电压时，Q端由“0”变“1”，三极管VT7、VT8饱和导通，KO吸合，常开触点KO闭合，接通延时器插座CZ2。
电源部分是本机较重要的部分，它采用三端集成稳压电路7812，要求交流电源电压在155V\(_{I}\)≤240围时，它的输出电压始终稳定在12V。
IC1选用CC4011二输入端四与非门，IC2选用CC4001二输入端四或非门，IC3选用CC4013双D触发器，它们的引脚排列见图4。继电器K0～K3采用JQX－4F，变压器T可自制，铁心采用31×19（mm）硅钢片，初级用φ0.24～0.29mm漆包线，绕2100圈，次级3、4、5端用φ0.67mm漆包线绕190圈×2，产生二组20V交流补偿电压，6、7端次级用φ0.41mm漆包线绕152圈，产生16V左右交流电压。电阻选用1／16～1／8W的碳膜电阻，其余元件值都已标在图中。

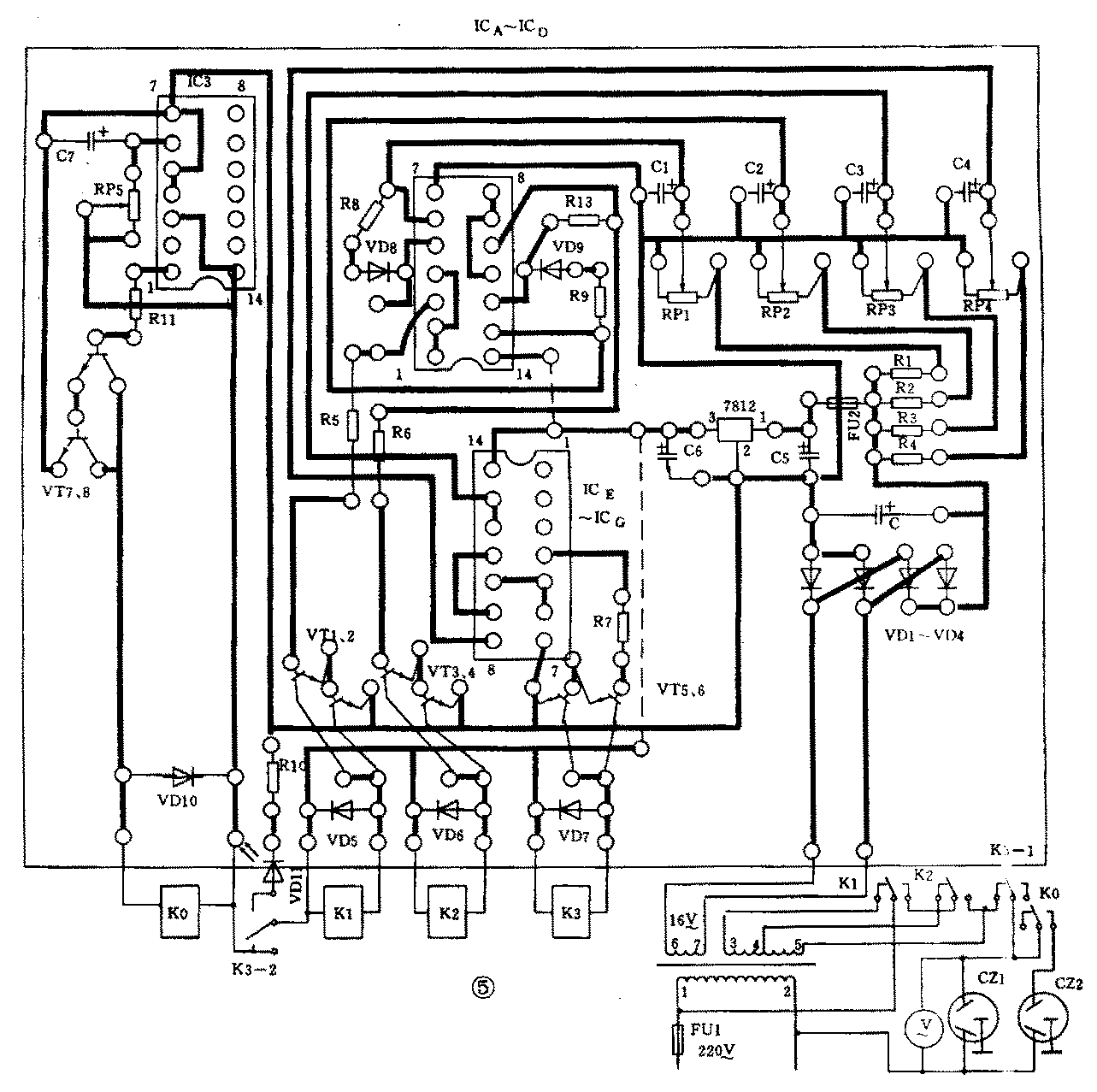

印制电路板可按图5制作，所有元件都可装在板上。调试时，输入端采用调压变压器作输入电压，同时，观察交流电压表，先将调压器旋在交流155调可变电阻RP3，使继电器K3正好吸合，常闭触点K3- 1断开，输出端为零；大于155K3应释放，输出端有电源电压输出约l90将调压器旋到195调可变电阻RP1，使继电器K1正好吸合，在180V处K1正好释放，输出电压约220V左右；将调压器旋到215V，调可变电阻RP2，使继电器K2正好吸合，200V正好释放，输出电压约220V；将调压器旋到240V时，调可变电阻RP4，使继电器K3正好吸合，这时，常闹触点K3－1断开，输出电压为零，旋至235V时，K3释放，输出电压保持正常值。
当电源控制部分调试完后，即可调试延时器部分，在CZ2处接只灯泡，通电后，观察延时时间应大于5分钟后继电器吸合即为正常，调节可变电阻RP5阻值，可改变延时时间。断电后重新启动，待延时时间一到，继电器K0即吸合，接通常开触点K0，CZ2上的电灯点亮。
最后进行统调，当调压器旋到各调试电压值时，一切工作应正常，输出电压为220V左右。输入电压大于240V或小于155V时，K3应同时断开输出电源线和延时器工作电压线；输入电压恢复正常值后，K3恢复常态，延时器重新工作。调试完毕后即可使用，使用前需空载通电一段时间，确认正常后再接上负载。
图中发光二极管VD11为过压、欠压指示器，当VD11亮时，说明电源电压大于240V或小于155V；FU1为超载保险丝，当负载过大时，保险丝熔断，起到超载保护作用。 （程国阳）
