记得80年代初刚接触音响时，市面上可以买到的名管、补品寥寥无几，为了紧跟潮流，用现在看来近乎是破烂的自制音箱来感受一下晶体管和集成电路功放的种种妙处，四处寻找大功率晶体管和功放集成块，连夜奋战组装“土炮”的情景宛然如昨。所用的器件也如走马灯般地由3DD15，换为HA1392、TDA2030、LM1875，直到近几年，国内推出了一系列的傻瓜功放模块。
初识模块电路是STK系列厚膜功放电路。当时通过杂志介绍，得知厚膜电路是将集成电路、各种中小功率器件和晶体管通过贴片和表面安装等手段加以二次集成，介于分立元件和集成电路之间，其可靠性高，外电路简单的优点显而易见。后来为见识一下厚膜块的庐山真面目，大着胆子将厚膜电路前后盖撬开后，只见在一个比邮票稍微大一些的灰色陶瓷基片印制电路板上，整齐排列的小型片状电阻、电容和晶体管等器件都采用表面安装方式，输出三极管紧贴于底板散热面。虽是方寸之间，但安装工艺之精良，近似于现在的计算机印制电路。虽然后来厚膜电路逐渐暴露出音质干硬、失真大等缺点，但其精良的装配工艺却给人留下了难忘的印象。
近几年，市面上如雨后春笋般地冒出各种厂家生产的各种型号“傻瓜”功放模块，有称王的，有称皇的，从说明书上看，这些模块电路均身手不凡，指标惊人。20多块钱，半个巴掌大的模块，其频率响应，失真等指标竟超过数万元的世界功放名机，装配方法也简单得只需焊接几根导线，着实让懒于动手之辈兴奋。但转念一想，既然傻瓜模块一出，从此享受Hi-Fi的声音只需要拧两颗螺钉，焊几根导线，那么日本金嗓子，美国麦景图这些厂家以后还到哪儿去混饭吃？疑虑终归疑虑，到底怎么样，用了自然会知道。于是笔者买了两个南方某厂家生产的150W单声道和一只100W双声道傻瓜功放模块，做做试验，看看效果如何。
经过3个多小时的辛苦，终于大功告成。在一切准备就绪后，于是迫不及待地接上自制音箱，用SONYCD唱机，开机试音。随着闭合电源开关时扬声器里“啪”的一声，让人心头不由一沉，说明书上不是写得清清楚楚的模块内部自带开机静噪功能吗？再将音量加大，扬声器中立即传出刺耳的沙沙声，难道说明书上所述大于88dB的信噪比就是如此吗？拿出一张耳熟能详的雨果发烧碟（一），选择其中的第八段“潮音”和第12段“天涯歌女”。小音量时一切基本正常，当音量加至三分之二后，未及细听，便感觉其中欢快的梆子声左右游移不定，让人怀疑音箱是否接反，如中流砥柱般的低音大鼓也显得空洞而有气无力，再将音量旋钮加到最大，低音大鼓顿时成了扬声器中的“扑扑”声，甜润的“天涯歌女”如拉锯般的难受。很明显，放大器已经产生了严重的限幅失真。好在家中有现成的示波器，是“傻瓜”还是“冒牌货”自然由仪表来公断。
播放雨果发烧碟（一）的第32段1kHz音频信号，在放大器输出幅度为1V时，正弦波除了波形曲线略显模糊之外，其他基本正常，在逐渐加大音量至输出幅度为13.5V时，正弦波的上下已产生削波失真，之后再增加音量，削波失真也与波形幅度几乎是呈同步增长之势，在输出为19V时，波形已经几乎是梯形一般，而此时的傻瓜模块外部已热得烫手。而后逐渐增加测试信号频率到第43段12.5kHz时，输出信号幅度就产生了衰减，20kHz时，已衰减了近10dB，测试至此，傻瓜模块的性能已不言而喻。采用表面安装技术的模块电路怎么会有如此差的性能？为探明原因，索性连夜将其“开膛破肚”，见识一番。

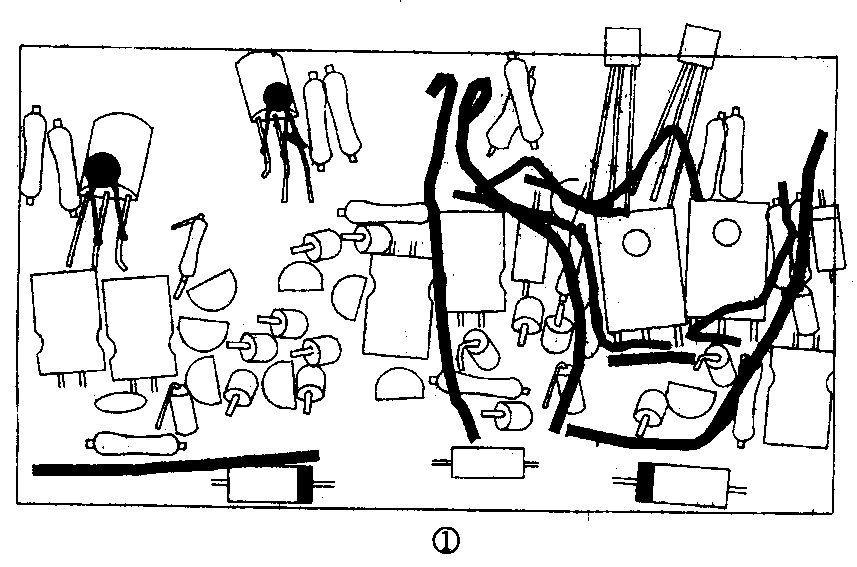

说干就干，取下尚有余温的模块，用一字起子沿着背面的一道封装缝轻轻一撬，模块的金属底座和塑料前盖立即分开，内部是电路一览无余，见图1。在底座和前盖lmm宽的接缝中竟填充着一圈吹塑纸，以免粘接的胶水流到模块内部，见图2。底座上的一张牛皮纸上有一块75mm×35mm酚醛树脂电路板, 上边歪歪扭扭的重叠着几十只带引脚的电阻、电容和三极管。电阻均采用1／6W或1／4W，安装方式有卧式，有立式，方向更是横七竖八，横竖挤下就行。由于既没有采用表面安装，也没有选用小型元件，几十只元件艰难的挤在一个有限的空间内。电解电容一律趴在印制板上，重叠在周围元件之间，负反馈电容竞直接搭焊在三极管上，怎么安装完全由周围元件的空隙来决定。输入端采用一只22μF（50V）隔直流电容作为耦合之用，说明书上的直流功放之说自然纯属欺骗。输出管为两对采用TQ220封装的中功率三极管并联输出，因三极管型号已被抹去，具体参数不得而知，但通过测试可知4只均为NPN型三极管，其输出采用复合管肯定无疑。如此一来，厂家倒是省了三极管配对筛选的手续，又降低了成本，只是麻烦消费者要忍受一下失真之苦，反正没人会背着仪表去买东西，失真大一点又有什么关系呢？由于三极管封装形式所限，TQ220封装的三极管一般功耗均不会超过30W，即使两对三极管工作于极限，也达不到150W的输出功率，赫然印在封面上的“输出功率150W”不知从何说起。3只瓷介电容中倒有两颗是因为印制板上没有安装孔位，直接从正面背焊在三极管的b、c和b、e极之间，可能是为了消振而采取的临时补救措施。更让人吃惊的是，在这重叠的元件之间，竟还有11根细导线出没于其间，看看自己为模块在外部连接的镀银屏蔽线，无氧铜音箱线和捆扎得整整齐齐的线束，真让人啼笑皆非。稍有功放装配知识的人都知道，一部放大器性能的好坏，装配工艺起到了举足轻重的作用，大到元件的选用，印制电路的排版，小到元件的排列，接地点的选取，都会对音质产生直接的影响，在一个内部装配工艺如此之差，用料如此之劣的模块中，即使外围全用上“补品”，恐怕也是回天乏数了。自己被“傻瓜”欺骗了之后，才知道取名为傻瓜电路的真正含义了。其实只要冷静地分析一下便不难发现，光一套进行表面安装（SMT）所需的点胶、贴片和最便宜的红外线回流焊设备，其成本就在百万元以上，国内有此实力的厂家曲指可数，那些作坊式的小厂只有采用缩小印制板的方法来生产“模块”和“厚膜”电路也就不足为奇了。但不管这些模块的说明书说得如何动听，其外观的粗糙和音质的恶劣是掩盖不了的。
既然连每块要价80多元的“高档”单声道傻瓜内部都如此糟糕，那么38元的双声道傻瓜内部不知道又有什么惊人创举，怀着强烈的好奇心，笔者又对剩下的一种傻瓜模块作了一个解剖。这个产品拆起来更容易，起子才插进背面的接缝，用胶水粘接的底座就摇摇欲坠，打开之后，里边的内容更简单得让人吃惊，两只型号被刮去的外形与TDA2030相似的集成块分处左右，其他9只元件一览无余。在照着集成电路的接线画出电路图，一加对照，原来竟是TDA2030A的标准接法（无输出端保护二极管），只是在负反馈电阻两端还并有一只1000pF瓷介电容，可能是提升高频所用。TDA2030的最大功率只有30W，而这种傻瓜上却大言不惭的标着额定功率100W，频响20Hz至20kHz。这不禁让人啼笑皆非，既然傻瓜100内部是2030A，那么傻瓜50内部会是什么？是2003吗？傻瓜150呢？民族工业的发展牵动着千万人的心，老百姓在购买商品时，对价廉物美的国货是情有独的，但关键是国内的生产厂家要踏踏实实地拿出成绩，树立起国货在消费者心目中的形象，而不是靠偷梁换柱的手段。从目前国内电子制造业的先锋——彩电制造业可以看出，大部分彩电生产厂都已对无休止降价的恶性循环感到厌倦而将有限的资金、技术投向提高产品质量、开发新产品和完善售后服务等方面。彩电工业新一轮的竞争将集中在产品的质量和科技含量上。对此，国内其他制造业应该想到些什么呢？（刘浩）
