三星大屏幕彩电行输出变压器的代换

（温迪鸣）SAMSUNG CT-29V8型74cm大屏幕彩电，是韩国三星公司为了开拓中国市场，专门开发生产的一款新产品。在国内市场有较大的拥有量。

此机采用MC－15A型机心，其行输出变压器由于工作在高压、大功率状态，是此机心中易损件之一。本人在检修多台此类机后，对于代换行输出变压器，总结积累了一点小经验。现将其整理成稿，奉献给《无线电》杂志的广大老师、同行们。

此类机型经常出现的故障大致一样，即在正常收看时，突然出现三无。本人接修后，仔细检查发现保险管、开关电源集成电路TEA2261、开关电源取样集成电路TEA5170、电源开关管BUV48、行输出管2SD1887均被击穿、并已短路。用正品新件代换后，开机待命时测得主电压130V，正常。当按下面板上的起动键后，130V立即下降为0V，由此可见，电路中还有故障存在。为了区分是电源还是负载电路所引发的，用表测得负载回路中R427（0.47Ω）的两端电压，在二次开机时为1.2V。根据公式I=U／R可知，此线路中存在着高达2.5A的短路电流（正常机约700mA），由此断定，负载有严重的短路处。仔细检查行逆程电容、S校正电路、偏转线圈后，均未见异常。通过分析电路原理并结合长期的维修实践经验。认为是行输出变压器内部线圈匝间短路所致。

因市场上无此原配件。故考虑用其它相似件代换，但代换件应具备以下几个条件：

①基本上与原件技术参数相符。

②能满足并提供原件中的所需能量。

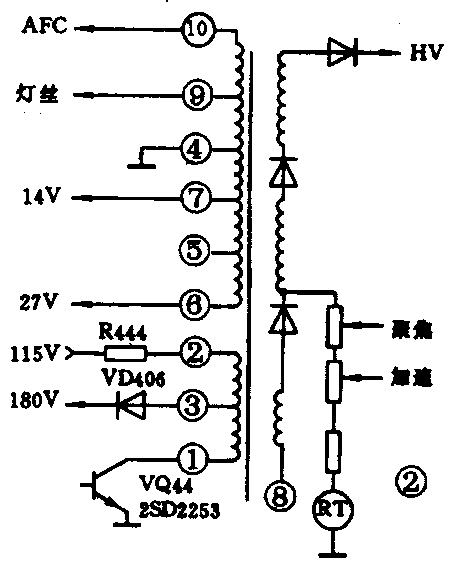

通过反复比较分析，认为国产长虹2588型机中所用的行输出与之类似，各项指标基本接近。故决定用它来代换。图1是三星机的行输出变压器原理图，图2是长虹2588机的行输出变压器原理图。具体代换步骤介绍如下：

首先将原行输出拆下不用，将电路板上的R324（0.47Ω）改换成2.7Ω／1W的电阻，R325（0.47Ω）改换成30Ω／2W的电阻，再将视放电源整流管D406的正极从印板上焊下，串入一只120Ω／1W的电阻（建议采用阻燃电阻）。然后用导线将新换件各引脚按表中所示的关系对应焊好，检查无误，便可通电试机，待光栅出现，微微调整加速极旋钮，使亮度适中。调整聚焦极旋钮，使屏幕上的噪波最细，然后再调整白平行直到满意为止。至于AFC、ABL、行偏转、S校正电路、行逆程电容、图像幅度等均不需改动，便可收到十分理想的效果，本人用此方法改造的几台机器，最长时间已一年，未见任何异常。
