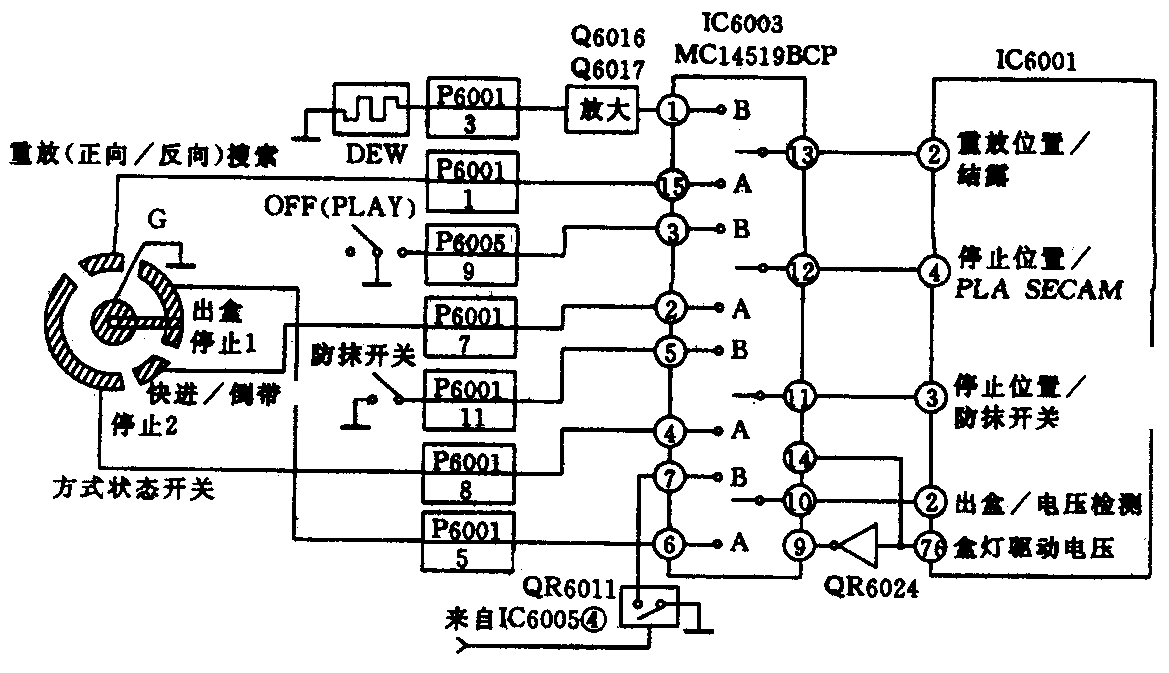

录像机一般都设有带盒位置、带头、带尾、带盘旋转、鼓旋转、方式状态、仿误抹和结露等多种自动保护检测电路，并将检测电路产生的信号送到系统控制微处理器输入接口，微处理器就能通知机器处于何种工作状态并发出控制指令。当机器工作出现异常时，微处理器发出停机保护指令。NV－J25、J27录像机具备上述各种自动保护检测电路的基础上又增加了制式检测和倒放电机电压检测电路，这就需要增加微处理器输入接口，为了解决这个问题，该机将带头、带尾、带盘旋转、带仓开关和鼓旋转自动保护检测信号直接输入微处理器IC6001相应的接口上，而将方式状态（重放位置、停止位置、半加载位置和弹出位置检测）以及结露、防误抹、制式和倒放电机电压检测8路信号分别加到检测选择开关集成块IC6003／MC14519BCP输入接口。MC14519BCP是一只四与或选择门电路，相当于一只四组2选1电子开关，其方式状态开关4路检测输出信号加到电子开关A位，另4路检测输出信号加到B位，8路检测信号在IC600⑨、检测灯驱动脉冲控制下交替选出4路信号加到微处理器IC6001输入接口，见附图。该机微处理器电路工作复杂，故障率较高，其中多半是检测选择开关集成块IC6003损坏而造成的，下面举出故障实例供大家检修时参考。
例1．故障现象：插上电源插头，时钟显示正常。接通电源开关，电源指示灯亮，主导轴电机和倒放电机立即反转，带盒插不过，3秒钟后主导轴电机正转，带盒进仓后立即被弹出，机器处于停机自保状态。
分析与检修：插上电源插头有时钟显示，接通电源开关，电源指示灯亮，说明该机时钟显示微处理器与系统控制微处理器之间串行时钟和串行数据信息传递正常。从故障现象分析，初步判断故障出在机械传动机构或系统控制电路中。拆开机壳和底板，取一带盒置于带仓口用手动方法使带盒进仓后处于半加载状态，观察各传动齿轮和方式状态开关各定位孔位置均为正常。插上电源插头，接通电源开关，观察多功能显示屏有落带标志显示，按重放键磁带不加载，多功能显示屏无重放状态标志显示，鼓电机不转动，1秒钟后弹出带盒并自动切断电源。用上述同样方法重新使机器处于半加载状态，用示波器监测IC6001串行数据脉冲信号正常，按下重放键并观察串行数据内第二个脉冲信号宽度有变化，说明重放操作指令信号已加到微处理器IC6001，但磁带仍不加载，估计故障出在检测保护电路中。在带仓弹起状态下用500型万用表检查IC6003各脚对地电压，发现脚电压为0V，正常值应为0.3V。检查IC6003各脚在路对地正反向电阻没有发现明显问题（见附表），说明故障存在IC6003脚内部电路中，因此造成重放位置检测信号中断，出现上述故障现象。更换IC6003（MC14519BCP）后机器工作恢复正常。
例2．故障现象：插上电源插头，电源指示灯亮，鼓电机立即转动，多功能显示屏显示d字样标志并不停地闪烁，插入带盒立即被弹出。
分析与检修：插上电源插头鼓电机立即转动，多功能显示屏显示d字样标志，说明该机处于结露保护状态中，拆开机壳观察结露传感器件表面没有发生结露迹象。检查接插件和连接线连接正常。用万用表检查IC6003①脚电压，0.6V，电压正常，检查脚电压在2.2～3.2V之间不停摆动，正常值应为低电平0.3V（见附表）。拔下电源插头，检查IC6003各脚在路对地正反向电阻没有发现明显的问题，说明IC6003脚内部已损坏。更换IC6003后机器工作恢复正常。
例3.故障现象：插上电源插头，时钟显示正常，接通电源开关，电源指示灯亮，蜂鸣器发出“哔”声，插入带盒，多功能显示屏刚显示落带标志，带盒就立即被弹出。
分析与检修：接通电源开关，电源指示灯亮，并且蜂鸣器能够发“哔”声，说明时钟显示微处理器与系统控制微处理器之间串行时钟和串行数据信息传递正常。由上述故障现象分析，初步判断故障出在机械传动机构或检测保护电路中。拔下电源插头，用手动方法使机器处在半加载状态下检查各传动齿轮和方式状态开关定位孔位置正常，插上电源插头，接通电源开关，观察多功能显示屏有落带标志显示，按重放键，磁带不加载，情况与例1相同，但发现带盒被弹出后电源指示灯仍亮，估计故障出在检测选择电路中。在带仓弹出状态下用万用表检查IC6003各脚对地电压，发现脚电压仅有0.2V，正常值应为5V（见附表）。拔下电源插头用万用表检查IC6003脚在路对地正反向电阻没有发现明显问题，故障出在IC6003脚内部电路中。因此造成停止位置／PLAY·SECAM检测信号中断，出现上述故障现象。更换IC6003后机器工作恢复正常。
例4．故障现象：插上电源插头，时钟显示正常，接通电源开关，蜂鸣器无“哔”声发出，电源指示灯闪亮一下立即熄灭，带盒插不进。有时隔天偶尔插入带盒，电源指示灯亮，重放时屏幕上有正常的彩色图像和伴音信号，这时按下各操作键均为正常，但几分钟后机器停机自保，按出盒键带盒弹不出。
分析与检修：插上电源插头，时钟显示正常，说明该机时钟显示微处理器与系统控制微处理器之间串行时钟和串行数据信息传递正常。由上述故障现象分析，初步判断故障出在电源电路或系统控制电路中。为了迅速确定故障存在的部位，从电路板上焊下电源ON／OFT控制管QR6007，然后插上电源插头，电源指示灯亮，用万用表检查电源输出的各种电压均为正常，插入带盒按各操作键不起作用。留意观察发现多功能显示屏除时钟和落带标志显示正常外，频道和SP标志均无显示，故障存在检测保护电路中。在带仓弹出状态下用万用表检查IC6003各脚对地电压，发现⑦脚（倒放电机电压检测输入）电压在0.6～3V之间摆动，正常值应为4.3V（见附表），⑩脚电压在0.5～4.5V之间摆动，正常值应为4.8V。焊下QR6011检查正常。用示波器观察IC6003⑨、输入的A／B选择控制脉冲信号也正常，说明故障在IC6003⑦脚内部电路中，更换IC6003后机器工作恢复正常。
例5．故障现象：插上电源插头，时钟显示正常，接通电源开关，电源指示灯不亮，蜂鸣器无“哔”声发出，螺线管不动作，带盒插不进。
分析与检修：接通电源开关，电源指示灯不亮，蜂鸣器无“哔”声发出，螺线管不动作，由上述故障现象分析，初步判断故障出在电源+45V、UNREG14V电压输出或系统控制微处理器电路中。拆开机壳用万用表检查电源输出的+45V和UNREG14V电压正常，说明故障在系统控制微处理器电路中。用示波器监测IC6001串行数据脉冲信号正常。取一带盒置于带仓口，用手向带仓内稍推带盒，观察串行数据内第二个脉冲信号宽度有变化，说明入盒指令信号已加到IC6001，估计故障出在检测选择电路中。用万用表检查IC6003各脚对地电压，发现⑦脚电压在2～1.8V之间变化，正常值应为4.3V，⑩脚电压在0～0.2V之间变化，正常值应为高电平4.8V，脚电压在3～3.4V之间变化，正常值应为低电平0.3V，说明IC6003⑦、⑩、脚内部已损坏，更换IC6003后故障被排除。
另外，IC6003检测控制脉冲信号中断，接通电源开关，故障现象与例1相同，⑨脚加的反相检测控制脉冲信号中断，故障现象与例4相同。更换IC6003后机器就能恢复正常工作，在此就不—一列举。
IC6003（MC14519BCP）损坏后市场上很难买到，遇到这种情况可选用CD4019集成块直接代换。（黄福森）
