CTV222S．PRC1是荷兰飞利浦公司新推出的一个以微处理器（CPU）PCA84C444为中心的低成本面向中国市场的彩色电视机遥控系统。该系统采用先进的电压合成调谐（VST）选台方式，可适用于各种制式的电视机，各种遥控功能可显示在电视机的屏幕上，显示功能较强，可显示多种颜色的字符，字符清晰鲜艳，该系统采用了飞利浦公司独创I\(^{2}\)C总线控制技术，大大扩展了功能，而外围元器件少。CTV222S．PRC1为英文屏幕显示，CTV222S．PRC1.1为中文屏幕显示。
CTV222S．PRC1的主要功能及特点：
1．电压合成调谐系统，采用AFC信号和电台识别信号进行自动搜索和半自动搜索调谐，可控制三个频段，并具有手动微调，直接节目号选取和单双位节日号互换功能；
2.本机键控制可达28个，各种遥控操作功能可显示在电视机屏幕上；
3．多种直选模拟量控制功能，如：亮度、对比度、色度、 色调、音量、平衡等；
4．AV1、AV2或AV、S-VHS和TV工作模式的开关转换功能，多系制式系统控制功能；
5.定时关机，直流开关机和交流关机功能；
6．有调谐，节目转换，无信号自动静噪功能，无信号五分钟自动关机功能；
7.自动搜索，自动存储功能，以及无信号蓝屏功能；
8．有电台工作状态记忆功能；
9．最多可预置90套节目，还有常态（pp）和无信号节目消除功能等。

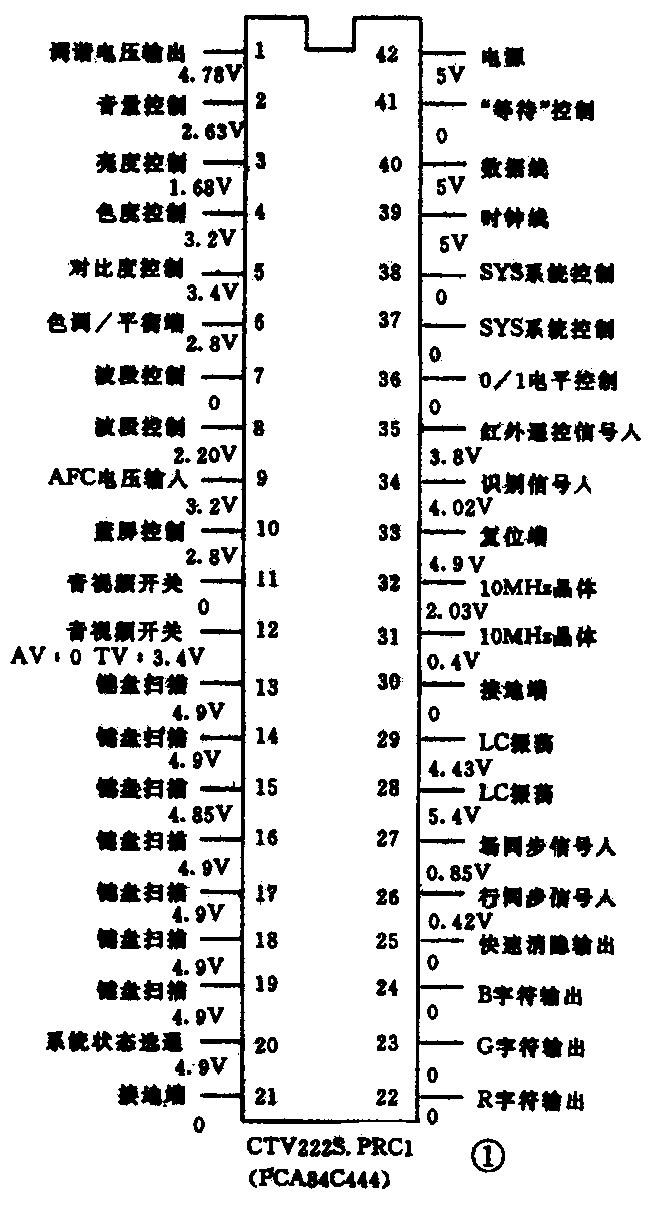

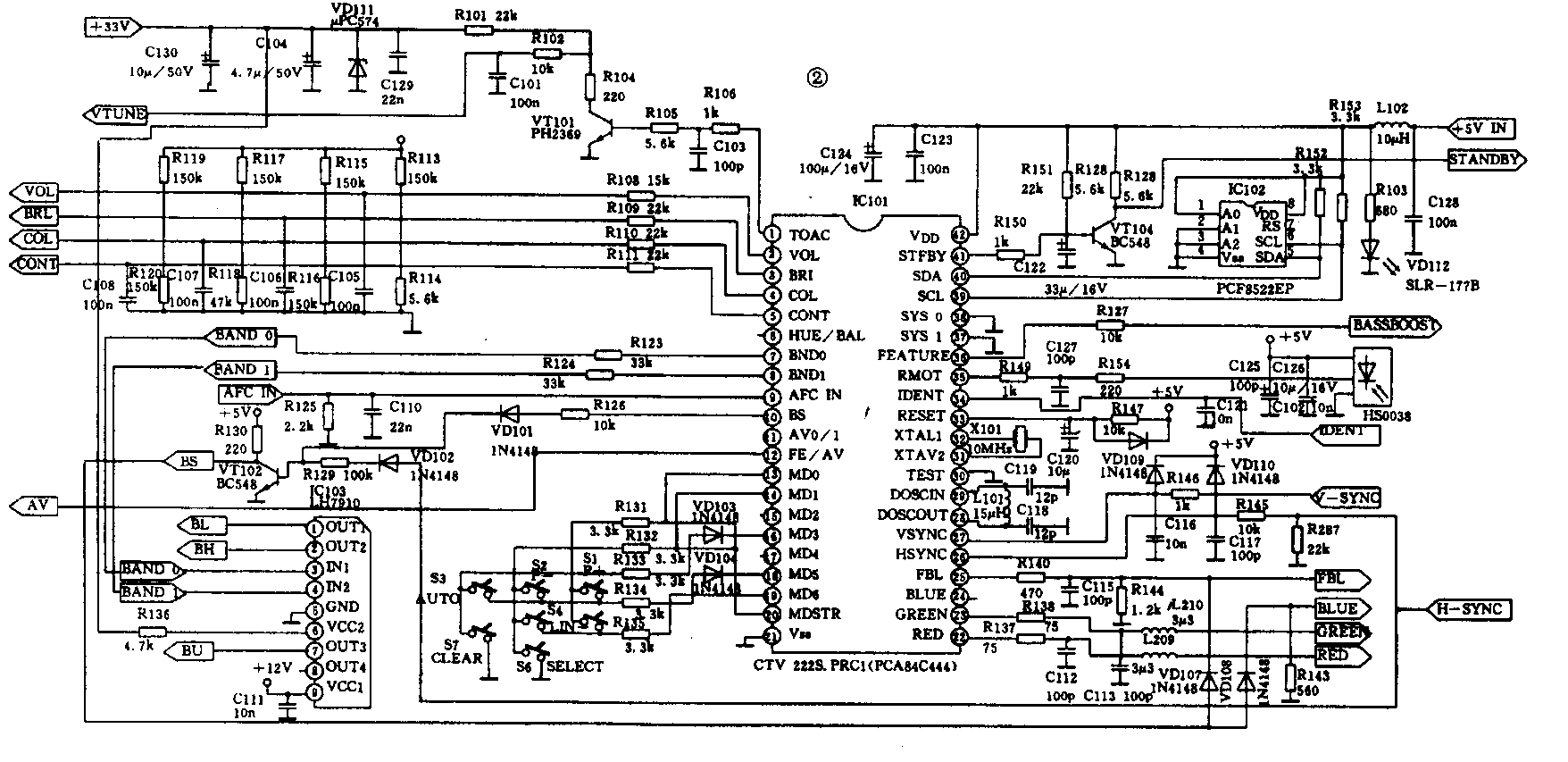

CTV222S．PRC1引脚功能及电压数据见图1，图2是应用电原理图，本资料提供的应用是与飞利浦彩电单片TDA8362配合为基础的，实际上CTV222S．PRC1适用于任何彩电机心，下面介绍CTV222S．PRC1摇控系统的主要工作原理和各引脚信号流程：
（1）脚：14位数／模转换器的脉宽调制输出，经电阻R106、R105加到调谐控制放大器VT101的基极，经VT101的倒相放大，有外围元器件R104、R102、C101多级积分电路平滑后，用于控制高频调谐器的调谐电压，对调谐器进行调谐选台，积分电路的参数，应适应于被控高频头的调谐特性，以获得最佳的自动调谐性能，在应用中应选用高特征频率的三极管，如PH2369，以适应调谐速度而达到准确记忆电台。
（2）至（6）脚：这是微处理器内部5个6位数／模转换器的脉宽调制输出信号，（2）脚定义为音量控制输出，（3）脚定义为亮度控制输出，（4）脚定义为色饱和度控制，（5）脚定义为对比度控制，（6）脚定义为色调控制(NTSC)或音量平衡控制，经外围积分电路平滑后，用于控制相应的模拟量，控制电压范围为0～5V，则由外围的电阻网络来确定，可根据要控制的具体电路特性来进行调整，而模拟量的个数及色调／平衡可由外围硬件来选择。
（7）和（8）脚：这两引脚为频段选择控制端，可与LA7910波段译码器配合，用于切换调谐器的波段，可以根据逻辑关系控制UHF频段、三频段、四频段，也可以结合“等待”控制来实现交流关机，其中R123、R124为限流电阻。LA7910是日本三洋公司的一种用于电视机频段转换的集成电路，它具有2个二进制编码的输入端和4个输出端，可输出4种控制状态，即可用于控制三波段或四波段的调谐器，在这里应用是控制三波段调谐器，该电路的特点是输出饱和压降低，并采用两组电源供电，一组为+12V，另一组为+33V通过一限流降压电阻而供给，LA7910为单列直插式封装，共9个引脚，无需散热，安装方便。
（9）脚：AFT电压输入端，输入的AFT电压要求准确，其摆幅为2.5V±2.5V，输入阻抗小于5kΩ，AFT特性曲线在1．3V至3.8V的范围内，其陡度应大于200kHz,小于1MHz，输入的AFT信号仅在电台识别信号（34）脚存在（高电平）时有效，这里AFT信号是用来确定精确调谐的。
（10）脚：是用来控制无信号蓝屏功能，电路有R126、VD101、R129、VD102、VT102、R130等组成，在无信号时给蓝输入端提供一个正向脉冲打到蓝屏效果。
（11）和（12）脚：是AV控制和选择端，通过逻辑关系可实现TV／AV、AV/S-VHS、AV1／AV2的控制。
（13）至（19）脚：为本机键盘控制脚，本机键盘总共可达28个控制功能，在本介绍中只选择了7个：即节目+-、模拟量+-，模拟量选择、全自动搜台键及消除键。
（20）引脚：为系统模式选通输出脚，用于在每次开机后对功能选择进行扫描检测，（20）脚和本机键盘控制脚（13）至（19）以及（7）、（8）、（10）、（11）、（12）、（36）、（38）等结合在一起，组成了功能选择硬件矩陈，对系统实现逻辑关系的分配，以满足不同的选择和要求。
（21）脚：为CTV222S．PRC1（PCA84 C444）的接地脚。
（22）、（23）、（24）脚：这3个引脚为屏显RGB的信号输出端，可直接通过匹配隔离的RC网络与单片TDA8362的RGB输入端相连接，实现摇控屏显字符在电视机屏幕上显示，R137、R138用于调整字符输出波形的幅度，C112、C113、L209、L210是为抑制字符干扰而设的。
（25）引脚：为屏显高速消隐信号输出端，可直接与TDA8362的（21）脚相连接，通过调整终接电阻R140、R144以获得较好的屏显对比度。
（26）、（27）脚：为屏显字符定位用的行同步信号和场同步信号输入，可分别取自主机心的扫描电路的行回扫脉冲和场回扫脉冲，或从沙堡脉冲通过分离电路而得到，输入的极性要求为正极性，脉冲幅度小于5V并保证高电平大于3.5V，低速平小于1.5V，图中VD109、VD110为限幅二极管，C116、C117为滤波电容，R145、R146、R287为限流分压电阻。
（28）、（29）脚：为屏显发生电路的振荡器输出脚，外接两个电容C118、C119和一个电感L101组成一个LC振荡器，调整LC的大小可决定屏显字符宽度和左右位移，电容和电感应靠近集成电路，以防止辐射和干扰。
（30）脚：测试端，在实际应用中接地。
（31）、（32）脚：为字符振荡器外接晶体端，外接10MHz晶体，为微处理器提供时钟振荡，晶体尽量靠近集成电路，且外壳接地，以防止干扰和辐射。
（33）脚：外围所接电路为微处理器的复位清零电路，以确保每次开机时，微处理器获得准确的复位，复位清零电路由C120、R147、VD113组成，此电路产生的复位信号应保持低电平直至5V电源电压有效为止。
（34）引脚：“电台识别”信号输入端，用于告诉微处理器（CPU）是否已大致接收到一个有效的电视台信号，此信号用于控制减慢自动调谐速度，以及无信号静噪，蓝屏，无信号5分钟自动关机功能，不同的电台识别信号的反应速度应和自动调谐的频率步进速度相适应，这可以通过功能选择和逻辑关系来调整，这里的电台识别信号可由TDA8362的（4）脚提供，经电平阻抗转换送至CTV222R．PRC1的（34）脚，C121为滤波电容。
（35）引脚：为红外遥控信号输入端，可直接来自红外线遥控接收光电模块HS0038的输出端，R149、R154为限流电阻，C127、C125、C126、C102为电源退耦和滤波电容。
（36）脚：为一高低电平控制端，可根据需要来实现遥控控制的0／1电平转换，这个控制在电视机屏幕上无字符显示，在此应用中它用作控制重低音功能。
（37）、（38）脚：为制式选择控制端和系统选择，用于控制图像中频特性切换和伴音中频转换，可实现4种不同状态的控制，即SYS-1、SYS-2、SYS-3、SYS－4，以实现多制式和双伴音立体声的控制，应用灵活。
（39）、（40）脚：I\(^{2}\)C总线（BUS）控制的输出脚，（39）脚为时钟线，（40）脚为数据线，这是一个多重主设备的双线双向控制总线，在CTV222S．PRC1遥控系统中，此总线用于控制存储器PCF8522EP。PCF8522EF是CTV222S．PRC1遥控系统中使用的存储器，它是I2C总线控制的电可擦除可编程只读存储器（EEPROM），存储容量为2kbit，可存储90套电视频道的选台信息，它采用MOS技术，功耗低，单电源供电，外围元器件少，可靠性高，而且10年非易失性数据保存时间，内存数据可保持10年不消失，应用时（2）、（3）、（4）引脚接地，（7）脚开路，（1）、（8）脚直接接+5V电源，（5）、（6）脚需一只3.3kΩ上拉电阻接5V电源，PGF8522EP为双列直插式封装，共8个引脚。
（41）脚：为直流开／关机控制输出端，或“等待”状态控制，此输出经放大缓冲级后，可通过光耦或开关电路去控制彩电机心的开关电源，实现直流开关机功能，此控制信号也可用于控制一个继电器电路，实现相应的控制功能，它还可以和微处理器的（7）、（8）两脚结合起来实现交流关机功能，（41）脚还有一个功能就是开机瞬间用于“停电检测”,如果（41）脚接一个33μF的电容，按下电源开关时，整机会直接开启，而不先进入“等待”状态，电路中的R150、R151、R128、C122、VT104组成直流开关机电路。
（42）脚：CTV222S．PRC1微处理器的电源输入端，所需直流电源为+5V±10%，并要求有良好的滤波退耦，为此外接C128、C124、C123和L102。（张玉香）
