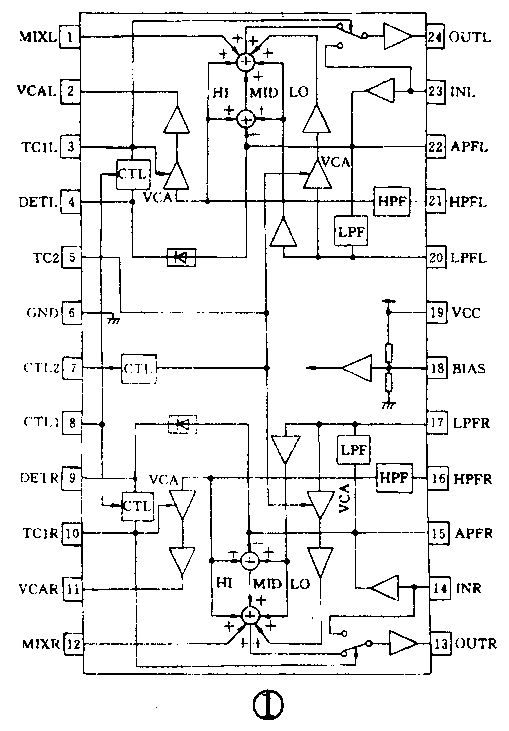

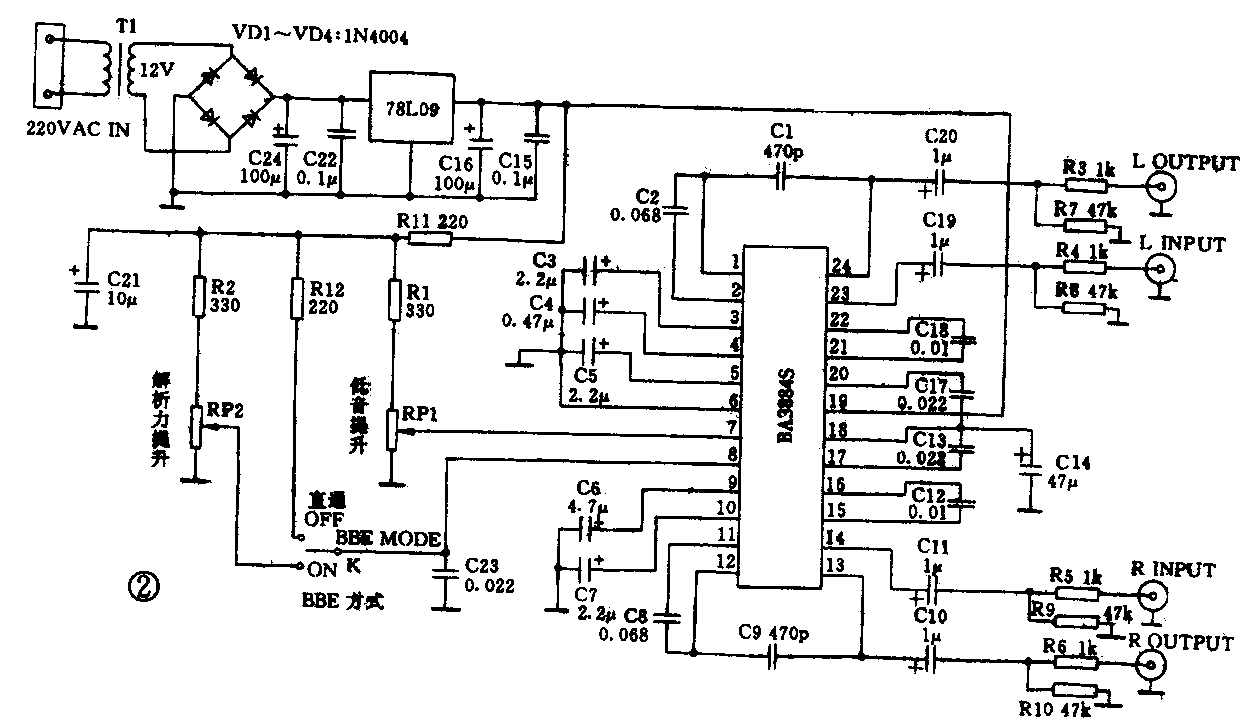

在美、日数家公司相继推出的BBE声音处理器芯片中，多数（如M2150等）只使用ON／OFF状态开关作选择，使用效果受到限制，而日本罗姆（ROHM）公司最新推出的BA3884S是一种高、低频的补偿可根据用户使用条件而线性调节的高性能芯片。BA3884S工作电压为5.4～12.3V，内部原理框图见图1，典型实用电路如图2所示。
音频信号进入芯片后，被低通滤波器LPF、带通滤波器BPF、高通滤波器HPF分频成3个频段分别进行处理，最后再相加合成后输出，左、右声道处理电路相同。分频后的低音频段为20～150Hz，中音频段为150～2400Hz，高音频段为2400～20000Hz。为消除放大器与扬声器在还原声音时出现的高音频符号延迟（相位失真），各音频频段的相位精确制定为：高音频段相位不变，中音频段对高音频段滞后180°，低音频段对高音频段滞后360°。由于声音中的低、中频频率成分得到适当的相位滞后处理，使得中、高音频率成分经过重放系统时的时间延迟特性获得恰到好处的补偿和校正，使经BBE技术处理后重放出的声音相位失真得以消除，反映原声特色的上升沿失真可降至最低。
为了补偿扬声器对高频谐波幅度响应的不足，由高速峰值检波器和压控放大器VCA根据需要自动控制高频谐波的幅度。校正、补偿量由两个直流电压来控制，一个直流电压由芯片外分压电路提供，加在CTL1端；另一个直流电压由峰值检波器将输入信号检波后获得，经过HPF的高频谐波加在VCA输入端，由特殊电路完成补偿和校正。经过幅度校正，反映声音细微特色的谐波得到恢复和加强，才能使普通放音系统播出高分辨力、高清晰度的自然声，声音质量得到明显提高。CTL1端所加直流电压由分压电路中RP2调节，当开关K置ON，即BBE工作状态，CTL1端⑧脚直流电压为4.5V～0V变化时，经BBE电路处理后的音频信号的分辨力、清晰度由0dB提高到9.5dB。
在声音的高音成分动态变化时，为保持高、中、低音良好均衡，需要对低音成分做适当提升，提升量由分压电路RP1调节，CFL2端⑦脚直流电压为4.5V－0V变化时，低音提升量由0dB逐渐提升至最高8.7dB，使整个声音还原系统的高低音均衡得到保证。CTL1和CTL2端的手动调节，可使图2所示的实用电路在品种繁多的放大器与扬声器的搭配中均能获得最佳效果。
在使用中可与音源、3D环绕处理器、放大器连接，组成音质优良的环绕立体声放音系统。
那么，经BBE电路处理后的音频信号与普通信号在听感上有何差异呢？笔者为此做了以下对比。用名机SONY MDP-A1输出两路信号，一路经图2电路至百灵纯甲类前后级BL L5S／80A功放，推动音色中性自然的KEF Q55音箱，另一路直接接至功放的另一组输入，以便做切换对比。CD片选用《蔡琴民歌》和RR公司（参考录音公司）的试音碟《Tutti》。先用直通信号重放，取得基本的声音印象是：声音甜美清澈，有着四平八稳的声场和准确的声像，《Tutti》碟中交响乐队各乐器组比例适中；接着换用经图2电路处理后的信号，由小至大调节解析力提升电位器RP2，声音的变化感觉犹如覆满尘土的雕像被逐步吹净尘沙后重见天日，栩栩如生、清晰地呈现在观者面前一般，这种变化不是简单的频带延伸，而是声音轮廓的强调。但这种将低音提升置于最小、只加大解析力的操作无疑破坏了原有声音的平衡，导致声音过分明亮，这时只需调节低音提升电位器RP1，便能获得清晰、干净的低音，重新达到层次分明、演奏者历历在目的声音平衡状态。再用功放的输入选择来切换直通声和经BBE处理过的声音，快速地比较使人强烈地感受到原来的声场是多么呆板、声像是多么朦胧！接着换下使用同轴单元的KEF Q55，换上一对千余元的国产三分频箱再对比，两种信号的差别更大，看来BBE诚如所传：系统越低档，改善的幅度就越大。
需要本文介绍的可调式BBE声音处理器BA3884S成品板者，请看本期插页广告。（朱广皓）
