从简单、直观的电路做起，边学习、边实践，对初学者来说收效最大。本文介绍用晶闸管（可控硅）等组成的下棋计时电路，既简单易装、又实用有趣。通过自己动手，可以很快掌握晶闸管的原理和使用方法。
一、晶闸管的工作特点
晶闸管是三个PN结P-N-P-N四层半导体和三个电极组成的半导体器件。晶闸管的三个电极分别叫阳极（A）、阴极（K）和控制极（G），如图1所示。为了说明晶闸管的工作特点，我们先将它与灯泡、电池和开关串联起来，作几个简单实验。

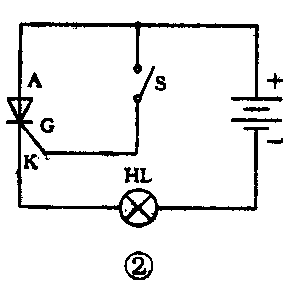

1．将晶闸管的阳极A接电池正极，阴极K经过灯泡再接到电池负极（这叫给可控硅两端加正向电压），而控制极G不加电压，如图2所示。此时灯不亮，说明晶闸管没有导通。
2．给晶闸管加正向电压，控制极G上的开关S闭合（对阴极来说控制极加上了正电压），这时灯泡HL发光，说明晶闸管导通（图3）。这时再将S断开，即去掉控制极上的电压，灯泡仍然亮着，说明晶闸管仍继续导通，控制极失去了控制作用。
3．给晶闸管加上反向电压，给控制极加正向电压，灯泡不亮，如图4所示。
二、计时钟的工作原理和使用方法

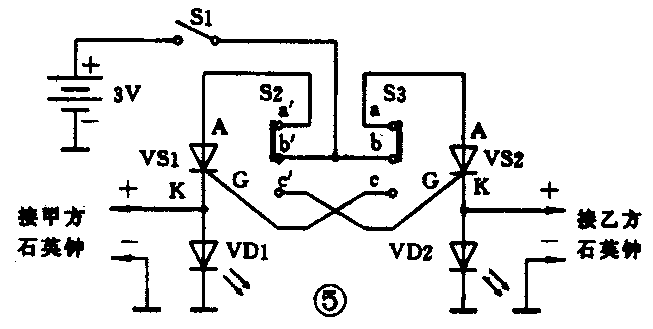

电路如图5所示。S1为电源开关，S2、S3为不带锁的按钮开关，VD1、VD2为发光二极管，其主要作用是为晶闸管提供导通后的维持电流（因为石英钟电流很小）发光二极管发光又正好可作双方计时指示灯。
比赛开始，合上S1，两个时钟均不计时，如甲方先走棋，乙方将自己的按钮开关S3按一下，即开关bc点连接，就是给了VS1一个触发信号，VS1导通，VD1发光管亮，甲方计时钟开始计时。当甲方走过棋子后，立即将自己的开关S2按一下，即b′c′连通，给VS2送入一个触发信号，VS2由截止转为导通，乙方计时钟开始计时；同时a′b′断开，VS1阳极失去正电压，由通导转为截止。这样双方轮流计时循环下去，直到比赛结束，再将总电源开关S1断开。一场有趣的比赛就可以从双方的计时钟上看出哪一方用时最短。
三、元件选择与安装
由于电路功率较小，对元件没有特殊要求，晶闸管可选用MCR100－6，发光二极管为普通型，S1为小型单刀单掷开关，S2、S3为微动单刀双掷开关（不带锁），计时钟可选用指针式石英钟。图6为实体连接图，只要连接无误，不需要调试即可为双方比赛计时。（顾振远）
