一、为什么必须对电路进行调试

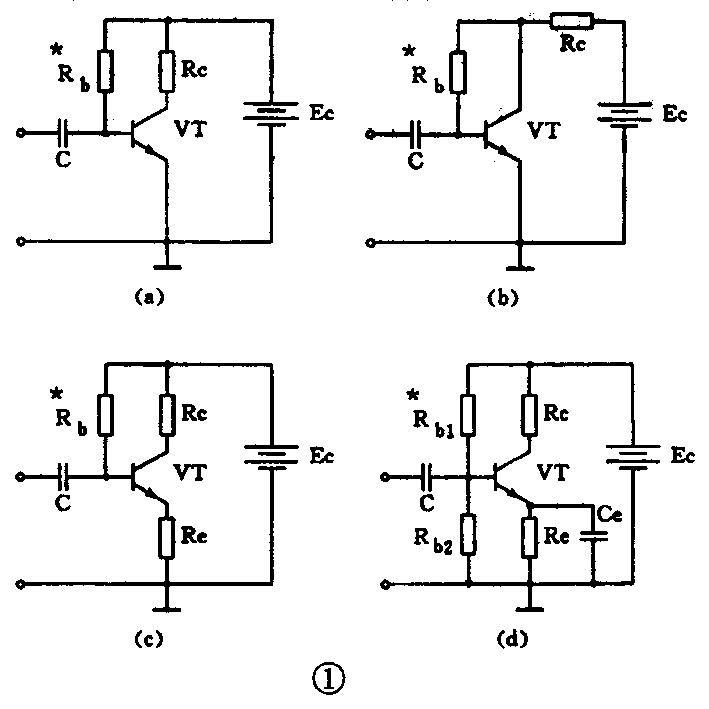

由晶体管放大电路的知识可知：晶体管在输入交流信号的同时，必须叠加一个直流电压，使被放大的信号不致产生失真。为晶体管提供发射结正向偏压的直流偏置电路有图1中的a、b、c、d四种。在各类偏置电路中，只有将晶体管集电极电流I\(_{c}\)调整在一个适当的范围内，才能保证晶体管的正常工作。在电源电压Ec、集电极负载电阻Rc、发射极电阻Rc（指图1c、d电路）一定时，Ic仅由晶体管电流放大系数β和基极电阻（称偏流电阻）R\(_{b}\)决定。收音机各级偏置电路中的静态Ic值，都是针对晶体管一定的β值而设定的。由于同一型号的晶体管的β值存在差异，我们在设置一级放大电路或更换晶体管时，都必须通过调整R\(_{b}\)来获得合适的Ic。这一调整过程就是电路的调试，其实质是封晶体管寻求一个理想的工作点。
二、电路调试的基本方法
调试之前必须弄清楚R\(_{b}\)的变化是如何改变Ic的。在图1的a、b、c电路中，R\(_{b}\)是唯一的。并且都是Rb增大时I\(_{c}\)减小、Rb减小时I\(_{c}\)增大。而在d电路中，调整Rb1和R\(_{b2}\)均可改变Ic，R\(_{b1}\)增大时Ic减小，但R\(_{b2}\)增大时Ic却亦增大，一般都通过调整R\(_{b1}\)来改变Ic。
电路调试的具体步骤如下：
1．选取一只定值电阻和一只电位器（或微调电阻），串联后接入电路用以代替偏流电阻R\(_{b}\)。定值电阻能对晶体管起保护作用，其阻值一般取电路图上标注的偏流电阻（标有*号）Rb阻值的一半。而电位器的阻值通常取R\(_{b}\)的1～2倍。例如电路图上Rb为62kΩ时，可取30kΩ的定值电阻与51kΩ～100kΩ的电位器串联。在调试开始前还应将电位器的阻值调至最大。

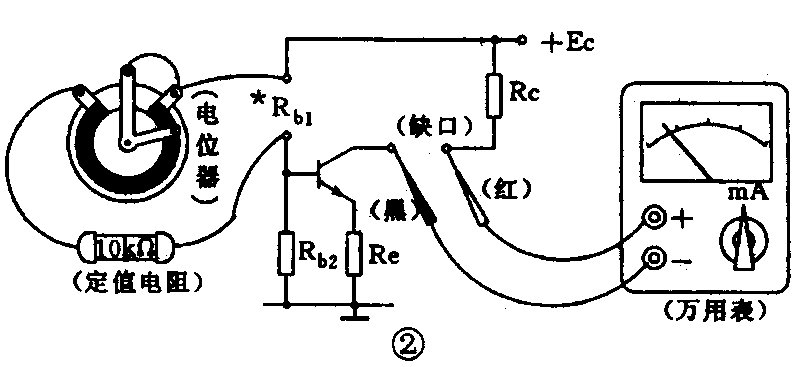

2．找到电路板上连接晶体管集电极与电源正极（指NPN管，下同）的铜箔条，条上一般都设计有一个供检测用的缺口（如若没有，可自行用刀片刻断铜箔条形成1mm宽的缝隙）。将万用表直流毫安挡串联接入缺口，红表笔接电源正极一侧，黑表笔接集电极一侧，见图2。毫安表的量程应为I\(_{c}\)值的2倍。例如：需调Ic为2.5～3mA时，可选用5mA挡。
3．接通调试电路电源，缓慢地调节电位器，将其阻值逐渐减小，可观察到毫安表上反映I\(_{c}\)的示数会相应地增大。当Ic达到规定值时，即停止调节。断开电源，拆下串联的定值电阻与电位器，用万用表欧姆挡测出它们的串联电阻值。再选一个与测量值相当的定值电阻正式装入电路，通电后再次检测I\(_{c}\)值，若无异常，可用焊锡将缺口封好，电路调试即告完成。
三、调试中应注意的问题
1．调试时应使晶体管处于无交流信号输入状态。可将连接晶体管基极的耦合电路断开。
2．若规定的I\(_{c}\)值有一个范围，可取中间值。
3．在用电烙铁焊上调试用的R\(_{b}\)或正式装入的Rb后，须待晶体管冷却1～2分钟后再进行调试，以减小I\(_{c}\)因温度升高而形成的误差。
4．若调整R\(_{b}\)时无Ic或I\(_{c}\)无变化，则应检查晶体管是否损坏、管脚是否插错、其它元件有无问题。
5．如果不便断开集电极通路的铜箔条，可用直流电压表并联在R\(_{e}\)两端，测出Re两端电压，再由欧姆定律换算出I\(_{e}\)，也即近似的Ic（此法对图1中的a、b电路不适用）。(苗之雄)
