进行电子电路装配和调试时，常常需要测知一些元器件的微小电流，如二极管的反向电流、三极管的I\(_{CEO}\)，电解电容器的正常漏电流等，但用简单的方法很难正确地测出，而这些微小的电流却常常是判断元器件质量的重要因素，为此本文介绍一种用示波器测量微小电流的方法。
一般通用示波器的输入阻抗是1MΩ（单指电阻），荧光屏上显示的电压就是这1MΩ输入电阻两端的电压值。这样就可以根据示波器显示的电压值计算出流过这个电阻的电流，如果线路是串联的，它也就是线路中的电流值。下面举几个测量例子。
一、测量二极管反向漏电流

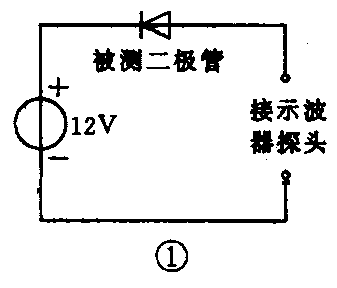

测量电路见图1。测量时将扫描线移至荧光屏的中心位置，触发方式置于“自动”，Y轴耦合方式置于“DC”，扫描速度选1ms／格，Y轴微调置于校准处，输入灵敏度置最低挡。接好电路后逐渐提高Y轴输入灵敏度，直至能清楚地读出显示电压的大小。笔者在测一只二极管时，示波器显示的电压值为270mV，则此管的反向漏电流应为270mV／1MΩ=270nA。

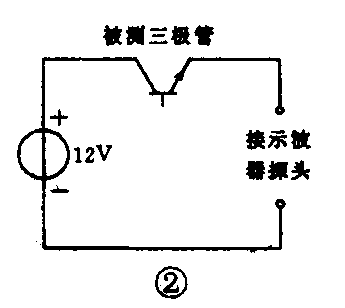

测量三极管I\(_{CEO}\)的电路见图2。测量方法同上。
有趣的是，在测量中如果给被测管加热或用光照射管芯（对未涂黑漆的二极管而言），就可以清楚地看到半导体器件的受激特点。
二、测量电解电容器的正常漏电流

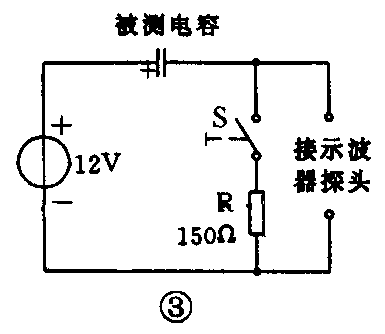

电路见图3。测量时应先闭合S一会，再断开S，这时示波器上会显示一个电压值。笔者在测一只10μF／16V的电容器时，最后显示的电压值为140mV，则此电容在12V时的漏电流应为140mV／1MΩ＝14nA。
在测量过程中需要注意：
示波器探头打到×1、×10都可以，但最好打到×1，当打在×10时显示的数值请不要×10因为×10时串联的9MΩ电阻是在示波器外面接入的。
（2）在测电解电容器的漏电流时，电源应使用蓄电池，因为测量时需要电源很稳定。
（3）在测量中示波器的Y轴微调一定要置在校准的位置，这样读出的数值才正确。
（4）本法最低可测至1nA（对Y轴最高灵敏度为5mV／div的示波器而言）。
（5）在测量过程中如果显示的波形串入50Hz干扰，可在示波器探头两端并上0.22μF的聚丙烯电容或聚苯乙烯电容器，因为这种电容器的漏电流小于1nA不会对测量结果产生影响。 (金忠阳)
