利用Visual Basic5.0实现二进制串行通信

(周可扬)Visual Basic是微软公司推出的可视化Basic语言编程工具，VB5.0版本增加了对ActiveX的全面支持，编译后文件执行速度比4.0版本提高40％。VB5.0不但可以处理文本、图像、动画、声音等多媒体数据，在数据传输方面也显示了它的强大功能。在产品设计时有时需要利用PC机对单片机进行控制，为简化单片机控制程序，节省单片机内存，通信需要采用二进制代码。而对PC机而言，采用面向对象编程工具编程，不但人机界面漂亮，编程效率也要高得多。大多数Windows 95环境下工作的面向对象编程工具都不支持二进制操作。利用Visual Basic的MSComm控件和CByte函数可以实现PC机和单片机之间的二进制串行通信。

Visual Basic的MSComm是一个ActiveX控件，在Visual Basic的通用控件工具箱中没有此控件，在使用前需要自己安装。安装步骤如下：

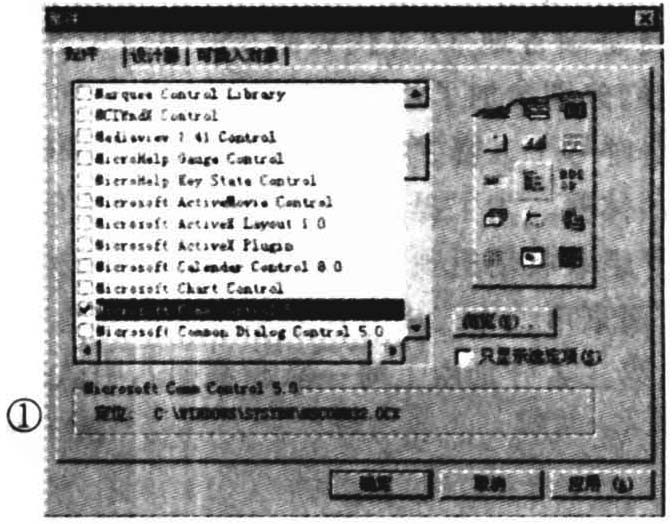

1．在“工程”菜单中，单击“部件”（也可以在工具框中单击鼠标右键）以显示如图1所示的“部件”对话框。该对话框中列出所有可加入的ActiveX控件。

2．选定控件名称Microsoft Comm Control5.0左边的复选框

3．单击“确定”以关闭“部件”对话框。所选定的MSComm控件将出现在工具框中。

1．用鼠标单击MSComm控件图标，并在窗体（Form）的任意位置上拖放此控件（在程序运行时，MSComm控件不显示）。

2．建立MSComm控件与串行端口连接

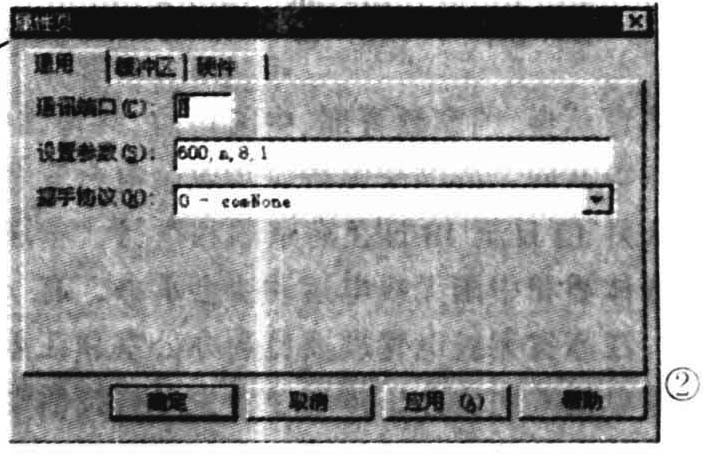

使用MSComm控件的第一步是建立与串行端口的连接。即为它确定通信参数和握手协议。右击此控件，拉出一个快捷菜单，单击菜单上的属性栏，即出现一个如图2所示的属性设置对话框。

通信端口号根据你所使用的通信口确定，若鼠标器已使用了COM1，则你只能使用COM2。通信参数顺序为波特率、奇偶校验、数据位和停止位。波特率一般可设置到9600，但在一开始可以先设得低一点，例如300，等程序调通后再调高。奇偶校验可设无（N），数据位必须设位8，停止位可设成1位或2位，在波特率较高时，设置2位停止位可提高通信成功率。

握手协议一般使用缺省值0（comNone），即不使用握手协议。

1．打开串行端口

将MSComm控件的PortOpen属性设为True，就可打开串行端口。此语句一般写在窗体（Form）的LOAD事件中：

MSComm1．PortOper＝True

2．将接收和发送缓冲区属性设置为二进制格式

若要以二进制格式接收传入的数据，必须在窗体（Form）的LOAD事件中将MSComm控件的InputMode属性设置为comlnputModeBinary常数：

MSComm1．InputMode=comlnputModeBinary

而要以二进制格式发送数据，则只要将要发送的数据定义为Byte数组类型，然后用Output属性来向发送缓冲区发出Byte数组变体型数据：

Dim outbuf（3）As Byte

MSComm1.Output=outbuf

在发生通讯事件（如收到数据）或错误时，将触发Oncomm事件，CommEvent属性的值将被改变。在收到数据时，CommEvent属性值为2（comEvReceive）。因此可以在MSComm控件的OnComm事件中用Input属性将接收缓冲区的数据送到用户缓冲区，当然用户缓冲区也应该定义为Byte数组类型。但是不能直接将缓冲区的数赋值给Eyte数组，这样会发生语法错误。必须先将它赋给一个Variant变量，再将Variant变量赋给Byte数组。

接收缓冲区中字节的数目可从InBjfferCount属性中得到，将该属性的值设置为0，即可清空接收缓冲区。

如果需要获得接收缓冲区的所有内容，就必须将InputLen属性设置为0。这可以在设计时或运行时设置。

具体接收程序如下：

格式在Visual Basic中不能直接处理二进制数据，所以必须把其它格式的常量或变量转换为二进制格式。可以用CHAR函数来转换，但在Visual Basic5.0中，此函数只能处理小于128的数（标准ASCII码），要处理整个字节（8位），必须使用Cbyte函数，使用方法和CHAR函数相同。

例如下面这段程序发送一组四字节数据，前两个字节为识别码ED4C（16进制数），第三个字节为动作码“A”，最后一个为一个0～255的位置码：
