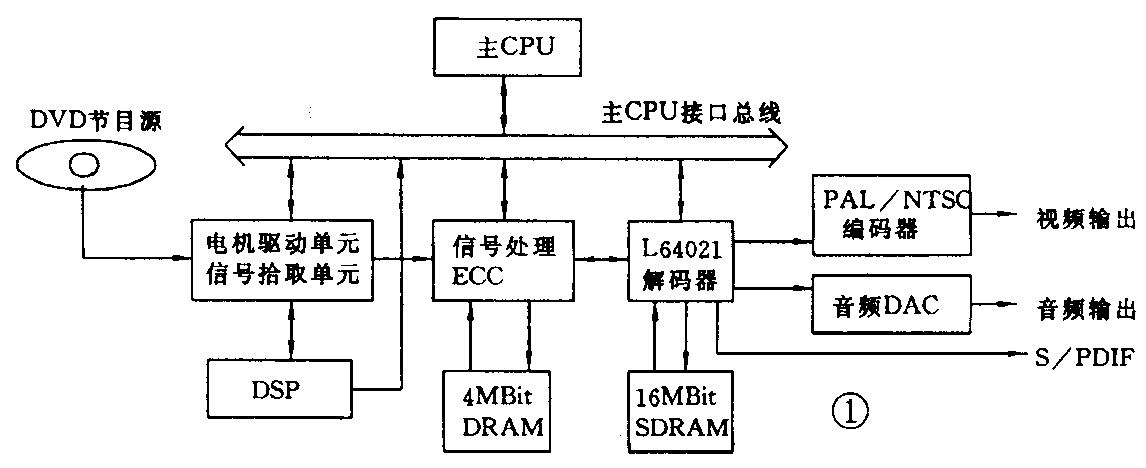

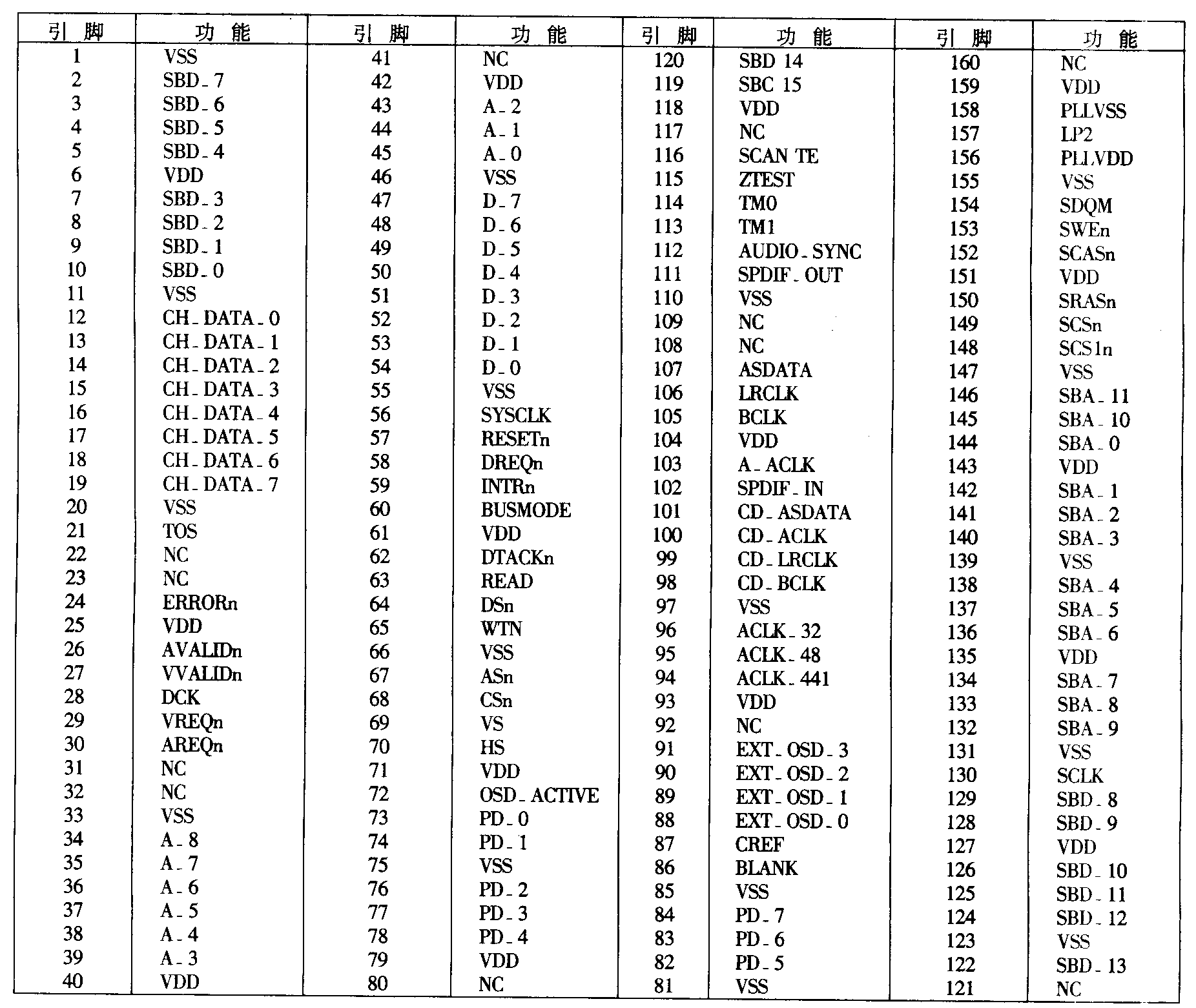

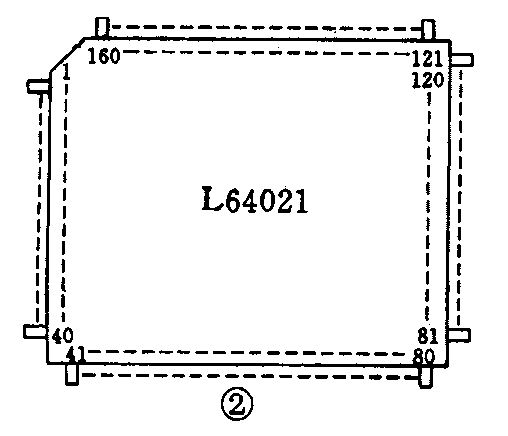

L64021是美国LSI Logic公司的MPEG－2单片AV解码器，它采用了LSI的MPEG－2和AC－3解码内核，内置CSS版权保护电路，兼容VCD和CD-ROM格式，适用于DVD播放机和多媒体PC，图1为采用L64021构成的DVD播放机示意图。L64021采用低功耗CMOS 0.25μm工艺制造，160脚PQFP封装，3.3V供电，接口电平兼容TTL，其外形见图2，引脚功能见附表。
图3是L64021内部原理框图。L64021内置RISC处理器和MPEG-2视频解码器，可解MPEG－2主层主级（ISO 13818－2），兼容MPEG－1系统层解码（ISO IS11172），可处理的图像像素最高为720×480＠30帧/秒（NTSC）和720×576＠25帧/秒（PAL），即CCIR601标准。L64021内部集成了4／16／256色OSD控制器，也可外接OSD发生器；可进行显示幅形转换（4:3／16:9）及帧频转换（24／25／29.97），子图解码，并且提供灵活的播放控制功能。在音频方面，L64021可解杜比AC－3，混成两声道输出，通过多声道扩展还可输出5.1声道信号，支持杜比Pro Logic下混，支持MPEG-2音频解码，支持采样频率16／22.05／24／32／44.1／48kHz，并且支持采样频率为48／96kHz的LPCM解码。对于CD-DA信号，片内还提供了PCM直通通道。L64021外接16Mbit SDRAM，外接晶振频率27MHz。

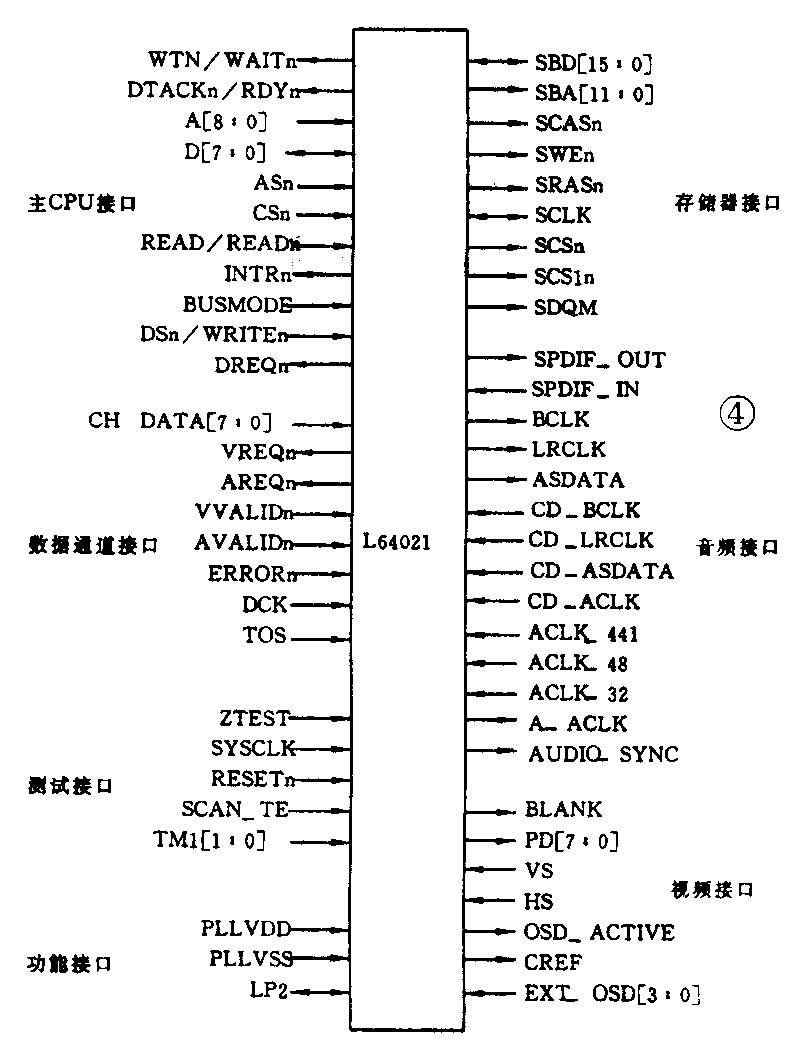

L64021的接口包括CPU、数据通道、存储器及音、视频等几种，见图4。主CPU接口允许用户编程控制L64021的运行，并可监测DSP输入的压缩数据及其出错与否。该口还允许CPU通过它对存储器中的OSD进行读写。数据通道接口为并口，最高输入速率20Mbps，接收来自DSP的压缩数据（缺省默认为DVD信息），进行错误检测、报告，再作CSS解密处理。若数据非MPEG－2或AC－3，则转入相应的处理。当硬件发生错误时，故障处理电路还将对音频输出作静音处理。存储器接口外接1M×16bit SDRAM（即2Mbyte）作为音频和视频解码缓冲存储器，由L64021控制，也可通过主CPU接口由CPU监测控制。视频输出接口支持CCIR601标准输出，支持特技放像模式，当L64021工作于从模式时可接收外部时钟信号。音频接口可方便地与大多数音频DAC相连，支持S／PDIF（索尼／飞利浦数字接口模式）输入和输出，提供PCM串行输出，并可输出AC－3和MPEG－2音频下混信号。此外，L64021还有一些功能脚，如PLL时钟、电源及若干测试端。 (吴一)
